MGN15加长H型直线导轨滑块结构

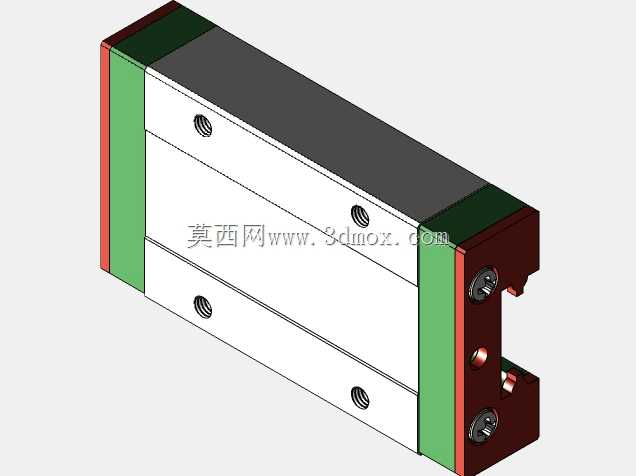

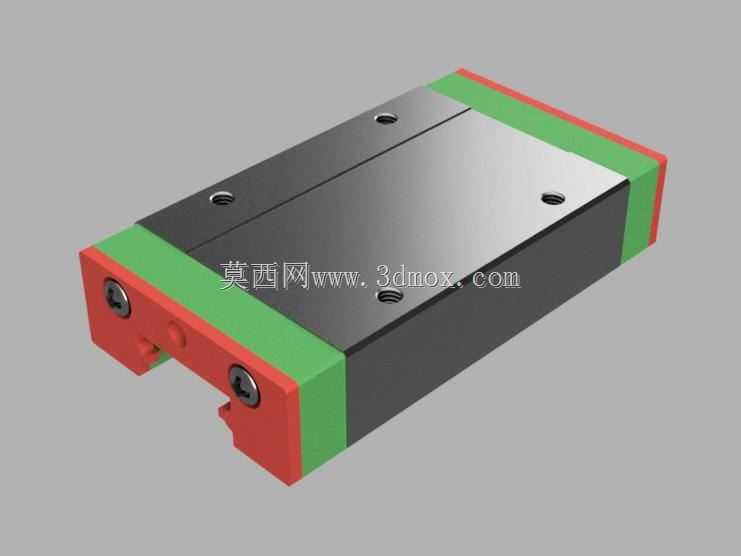

这款MGN15规格的加长H型导轨滑块，是微型线性导轨副里的核心滑动承载部件，日常在3C电子组装工位、小型检测平台、桌面级数控雕铣设备、医疗采样移送机构里随处可见，主要承担小行程范围内的高精度直线导向与负载承载作用，适配对安装空间有严格限制、负载不大但导向精度要求高的传动场景。从结构设计来看，加长H型的滑块本体相比标准长度的同规格滑块，拉长了内部滚珠循环回路的有效承载长度，能在不增加导轨幅宽、不抬升整体安装高度的前提下，提升额定动、静负载数值，同时优化了偏载工况下的受力分布，避免短滑块在承受侧向倾覆力矩时容易出现的卡滞、磨损过快问题。滑块端面的红色端盖集成了滚珠回流通道与密封刮屑结构，端盖与滑块本体之间的绿色密封垫能阻挡加工碎屑、切削液、粉尘进入滑块内部的滚道区域，维持内部润滑脂的留存状态，减少日常维护频次。滑块顶面预留了四个内螺纹安装孔，可直接通过螺栓连接负载工装板，端面的两个侧向安装孔用于加装限位撞块或者防尘附件，安装时不需要额外加工复杂的定位台阶，只要将配套导轨固定在安装基准面上，滑块套入导轨后锁紧安装螺栓即可完成装配，安装边界上，滑块宽度适配15mm幅宽的微型导轨，整体高度控制在低重心区间，安装孔的孔距遵循通用微型导轨的行业互换尺寸，可直接替换同规格的其他品牌同类型滑块，不需要重新调整安装基面的孔位。建模过程中严格还原了滚道的圆弧接触角设计，滚珠循环的回流槽过渡圆角做了平滑处理，避免实际运行中滚珠在回流位置产生卡顿异响，端盖的卡扣结构、密封唇的唇边厚度都按照实际量产零件的尺寸还原，能直接用于设备的装配干涉校验、负载受力仿真分析，也可作为非标设备选型阶段的三维装配参考，帮助设计人员提前确认安装空间是否充足，预判与周边走线、工装结构的干涉风险。在实际设备调试场景中，这类加长滑块常被用在需要悬臂安装负载的位置，比如点胶机的Z轴升降滑台、视觉检测的相机移送轴，加长的滑块本体能抵消悬臂带来的倾覆力矩，保证运行过程中的直线度精度，不会因为悬臂负载导致滑块运行阻力骤增，延长导轨副的整体使用寿命。
