高精度微型舵机伺服执行结构

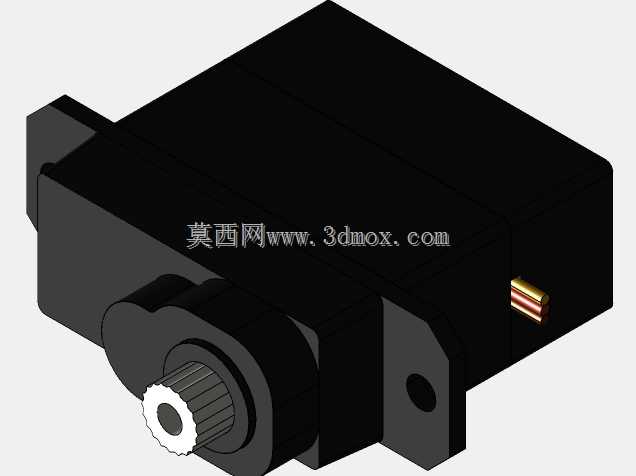

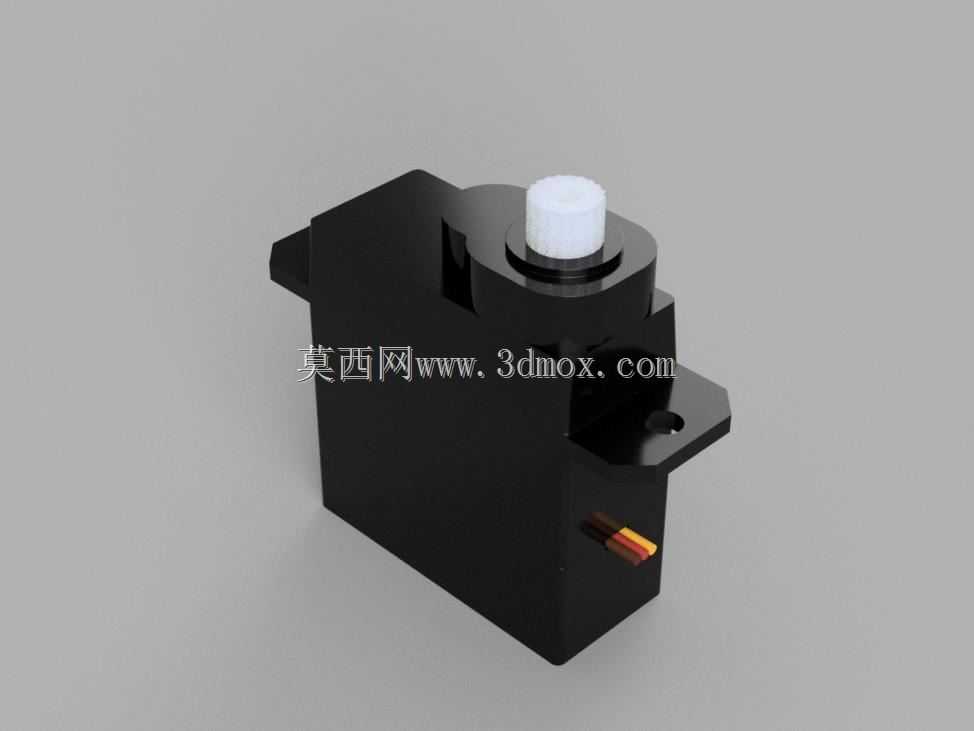

这款微型伺服执行结构，是小型运动控制场景里常用的执行端部件，日常在航模舵面控制、小型机器人关节驱动、桌面自动化装置的点位动作执行场景中出镜率极高。从结构设计来看，整体采用方正的壳体布局，两侧伸出带安装孔的固定耳片，安装时可直接通过微型螺丝穿过耳片孔固定在安装基座上，不需要额外设计复杂的夹持结构，适配多数轻量化安装场景的快速装配需求。输出轴位于壳体顶部中心位置，采用白色塑料输出齿盘，齿形为标准的小模数舵机齿，可直接匹配市面上常见的舵机摇臂、连杆接头，不需要额外定制转接件，能大幅缩短小型设备的装配调试周期。壳体侧面引出三线控制线缆，分别对应电源正、电源地与信号输入，接线定义符合行业通用的微型舵机标准，可直接适配常规的舵机控制板、单片机IO口输出的PWM控制信号，不需要额外做信号转换电路。设计阶段对外部尺寸的公差控制要求较高，整体外部轮廓尺寸精度控制在0.1mm以内，这一精度指标主要是为了适配紧凑安装空间的装配需求——很多小型航模、桌面机器人的内部安装空间余量极小，若壳体尺寸偏差超过0.1mm，很容易出现装配时与周边结构干涉、安装耳片孔位错位的问题，严格的尺寸公差控制能保证批量装配时的互换性，不需要针对单个零件做修配调整。从功能特性来看，这类微型伺服结构内部集成了直流驱动电机、减速齿轮组、位置反馈电位器与控制电路，可根据输入的PWM信号输出指定角度的旋转动作，输出扭矩足以驱动小型航模的副翼、升降舵，或是小型机械臂的末端关节、自动化装置的小型挡板开合动作。壳体采用黑色硬质塑料注塑成型，表面做了哑光处理，既可以减轻整体重量，又能为内部的传动与电路部件提供足够的防护，避免日常使用中的灰尘、轻微溅落的液体侵入内部影响传动与电路工作。在做结构选型时，需要重点关注安装耳片的孔位间距、输出轴的中心高度、线缆的引出方向，这几个参数直接决定了该部件能否顺利装入预设的安装位，同时要注意输出轴的负载不能超过额定扭矩，否则容易打坏内部的减速齿轮，影响使用寿命。建模过程中还原了壳体的倒角、安装孔的沉台结构、输出齿盘的齿形细节、线缆的出线位置，可直接用于整机装配的干涉检查、安装位的结构设计，也可用于演示小型运动控制机构的工作原理。
