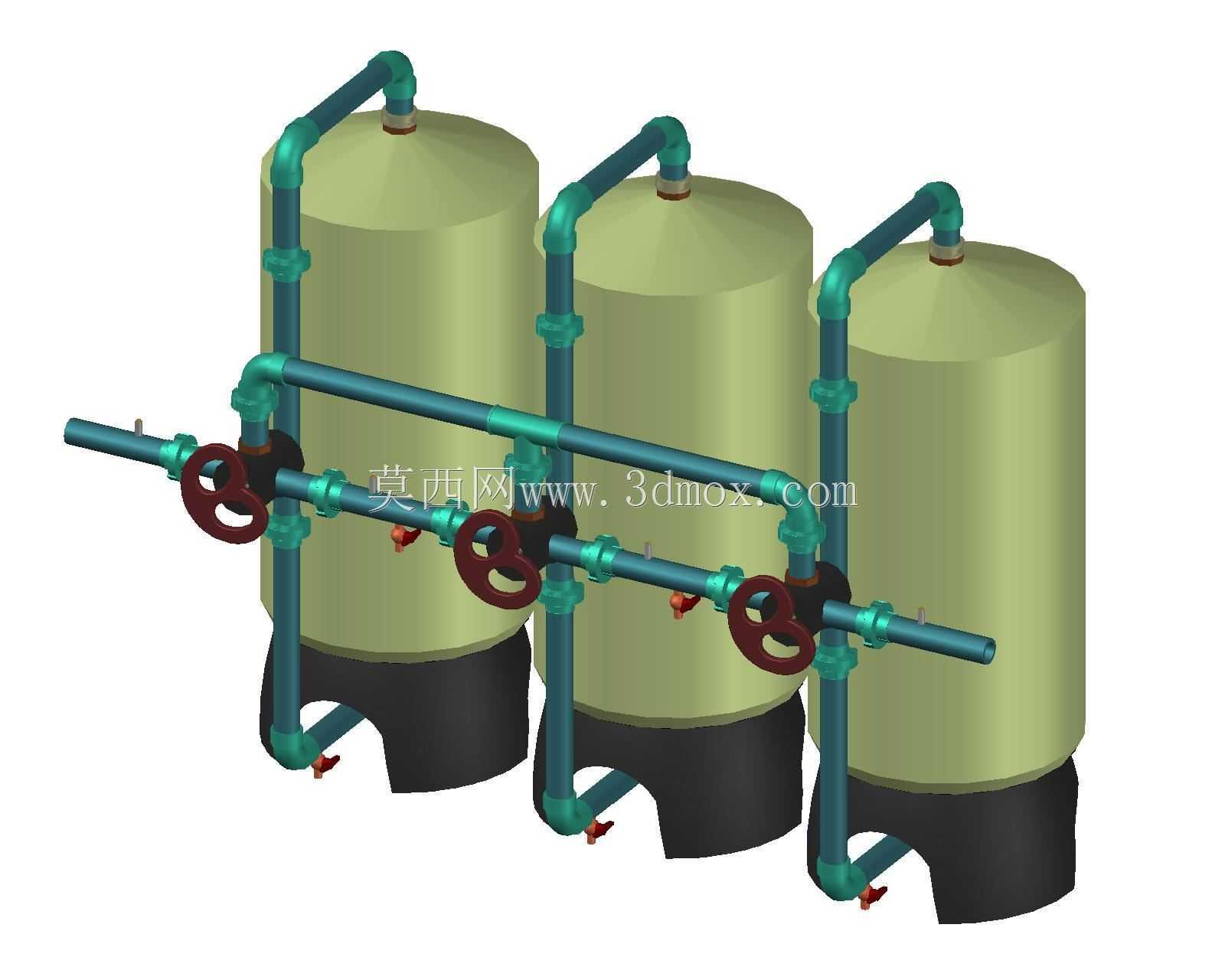

三罐并联工业水处理过滤装置结构设计

这套三罐并联式水处理过滤装置，主要面向中小型工业循环水净化、民用饮用水预处理、小型生产工艺用水除杂等应用场景，可有效截留水体中的悬浮颗粒、泥沙、胶体等杂质，降低水体浊度，满足后续用水环节的水质基础要求。在实际生产场景中，这类并联结构的过滤设备既可以单罐独立运行，也可多罐同时工作，还能在不停机的状态下对单个罐体进行反冲洗或滤料更换，大幅降低设备停机维护对连续生产的影响，适配食品加工、化工循环冷却水、小区集中供水、泳池水循环等多种对供水连续性有要求的使用场景。从功能特性来看，装置采用三个立式承压罐体作为核心过滤单元，每个罐体顶部设置进水接口、底部设置出水与排污接口，外部通过同程管路将三个罐体的进水端、出水端分别连通，每个罐体的进出水支路上都配置了手动蝶阀，可单独控制对应罐体的通断状态，管路低点还设置了小型排污阀，方便排出管路积存的污物与积水，避免冬季管路冻裂或长期存水滋生微生物。设计过程中，首先考虑了现场安装的操作便利性，将阀门操作手轮统一布置在罐体正面的操作高度范围内，操作人员无需登高或探身即可完成阀门启闭操作，罐体底部采用圆弧支脚结构，既可以分散罐体满载时的承重压力，也能让罐体底部排污口预留足够的接污空间，避免排污时积液漫流。管路布局采用上下两层横管搭配竖向支管的结构，上层横管负责将待过滤的原水均匀分配到三个罐体，下层横管负责汇集三个罐体过滤后的净水统一输出，同程设计保证每个罐体的进水压力、进水流量基本一致，避免出现单罐负荷过高、其余罐体闲置的偏流问题。安装边界方面，整套装置采用撬装式集成布局，三个罐体等距并排布置，管路与阀门均不超出罐体外侧的安装投影范围，现场安装时只需预留对应长宽的平整硬化地面，对接总进水口与总出水口即可投入使用，无需现场复杂的管路拼装，罐体之间预留了足够的检修间隙，方便后期打开罐体人孔更换滤料、检修内部组件，整体结构紧凑，没有冗余的外凸部件，能有效节省车间或设备间的安装空间，适配多数中小型水处理项目的场地限制。
