立式支腿结构空气滤清装置三维设计

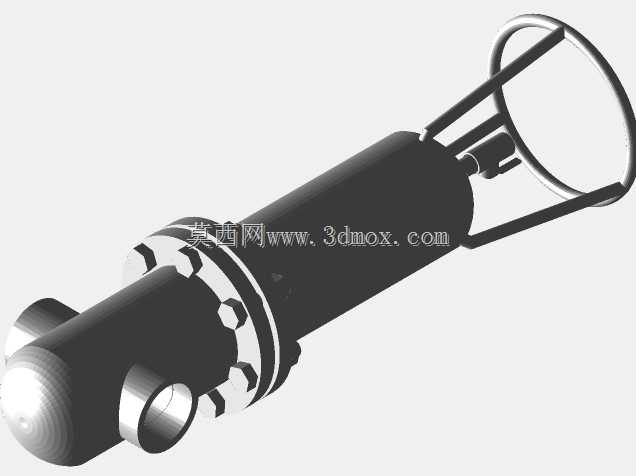

　　在工业流体处理、气动系统供气、小型工艺气体预处理等场景中，这类立式空气滤清装置是保障下游设备用气洁净度的核心前端部件，不同于常规小型滤芯式过滤器，该结构采用立式罐体承压设计，适配中等流量的气体过滤需求，可直接安装在车间气源支路、小型空压机出口、工艺气体进气端等位置，拦截气体中携带的液态水滴、固体粉尘、锈屑等杂质，避免杂质进入后续阀门、气缸、精密仪表等部件造成磨损、卡滞或密封面损伤。从结构设计逻辑来看，整体采用立式圆柱罐体布局，顶部采用椭圆形封头做承压封闭，相比平盖结构能更好分散内部气体压力，降低罐体壁厚需求同时提升承压稳定性；罐体上部对称设置两个侧向管路接口，可根据现场管路走向选择侧进侧出的安装方式，接口采用标准外伸短管设计，

　　预留了法兰或快装接头的安装余量，无需额外对罐体本体做二次加工即可对接现场管路。罐体中部设置快开式法兰压圈结构，这部分设计主要考虑后期滤芯更换的便捷性，无需整体拆卸罐体管路，仅松开法兰压圈的紧固件即可取出内部过滤组件，压圈下方设置定位台阶，安装时可快速对齐滤芯密封面，避免安装错位导致的旁通漏滤问题。底部采用三腿式支撑结构，支腿沿罐体底部圆周均匀分布，下端连接环形落地底座，相比单柱支撑或四腿结构，三腿支撑对安装地面的平整度要求更低，即使地面存在小幅不平整也能稳定放置，不会出现支腿悬空导致的运行振动问题；支腿与罐体、底座之间采用圆弧过渡连接，减少应力集中点，适配长期承压工况下的结构强度需求。罐体底部锥段位置设置小型排污阀，

　　设备运行过程中拦截下来的液态杂质、大颗粒固体尘粒会在重力作用下沉积到罐体底部锥段，无需拆解设备即可定期开启排污阀排出积留杂质，延长内部滤芯的更换周期。从安装边界尺寸来看，整体高度控制在适配常规车间管路安装高度范围，罐体直径满足中等流量下的气体通流面积要求，侧向接口的中心高度与常规车间气源支管的安装高度匹配，底部环形底座的外径大于罐体直径，放置时无需额外做大型混凝土基础，仅需平整的硬化地面即可稳定安装，若需固定也可通过底座预留的螺栓孔与地面做简单锚固。设计过程中重点考虑了承压状态下的结构形变控制，罐体壁厚根据常规低压气体工况做了冗余设计，封头与罐体的连接位置、支腿焊接位置都做了应力释放的结构处理，避免长期运行过程中出现焊缝开裂问题；

　　侧向接口的位置设置在罐体上部滤芯的上方区域，进气进入罐体后会先经过扩容减速，大颗粒杂质在重力作用下直接沉降，不会直接冲击滤芯表面造成滤芯局部过早堵塞，提升滤芯整体使用寿命。这类结构的滤清装置相比小型管式过滤器，容尘量更大，维护周期更长，适合用在杂质含量相对较高的气源预处理场景，比如小型喷砂设备的进气端、车间集中供气的支路节点、小型气动输送系统的进气过滤位置，能够在不占用过多安装空间的前提下，提供稳定的气体过滤效果，同时兼顾安装便捷性与维护便利性，结构上没有复杂的异形曲面，加工制造难度低，常规钣金卷制、焊接工艺即可完成生产，整体结构的通用性较强，可根据实际处理流量需求等比例缩放罐体尺寸，适配不同的工况参数要求。
