十寸透明滤瓶净水过滤外壳结构设计

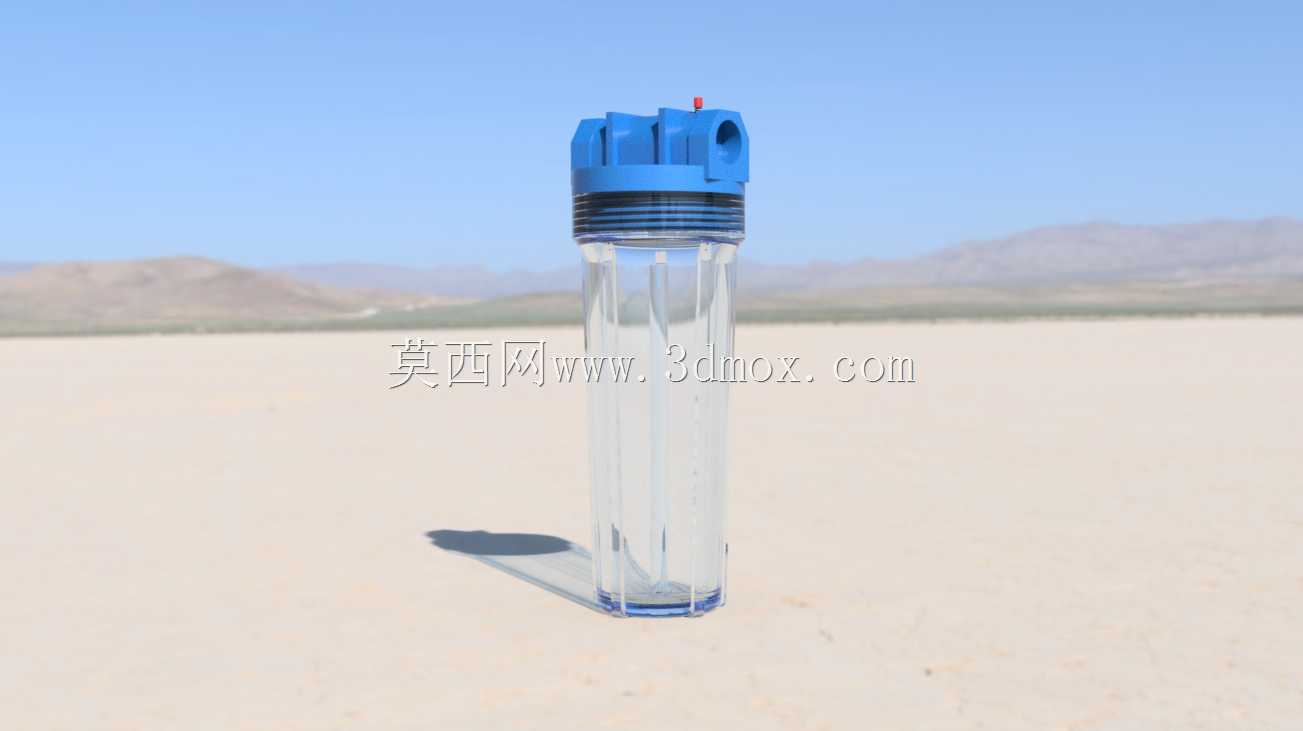

　　做水处理配套结构设计快十二年，经手的民用、商用净水设备滤壳少说也有几十款，这次拆解复现的十寸规格滤瓶外壳，是民用净水、小型商用净水系统里用量最大的通用过滤组件，但凡做过净水设备结构开发的工程师，对这个规格的零件都不会陌生。先从实际应用场景说，这类滤瓶主要适配家用厨下净水器、入户前置过滤后端的精密过滤单元、小型商用直饮机、实验室纯水系统前置预处理段，还有小型循环冷却水系统的杂质截留环节，适配的滤材包含PP熔喷滤芯、颗粒活性炭滤芯、压缩活性炭棒、小型树脂软化滤芯，是整个过滤系统里承载滤材、完成承压密封的核心结构件。

　　很多刚入行的结构工程师做滤瓶设计容易踩两个坑，要么只盯着外观做曲面忽略承压强度，要么只算壁厚不考虑安装维护的操作空间。这款十寸滤瓶的设计思路，首先是从承压边界倒推结构参数：民用净水系统的常规工作压力在0.1-0.4MPa，水锤冲击峰值偶尔能到0.6MPa，所以瓶身采用直筒式等壁厚设计，透明瓶身选用食品级透明PET材质，壁厚控制在2.8-3.2mm区间，既保证日常承压下的形变量不超过0.3mm，避免长期受压出现瓶身蠕变开裂，又能让用户直观看到内部滤芯的污染程度，方便判断更换周期，不用反复拆瓶检查。

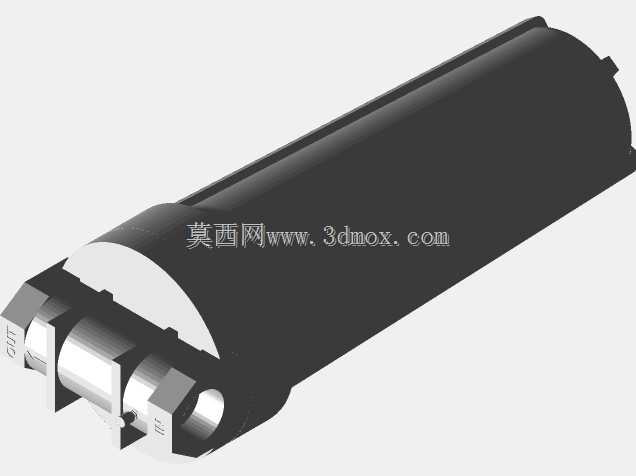

　　上端的蓝色端盖是整个组件的核心受力部件，采用食品级PP材质加玻纤增强，端盖和瓶身的连接采用多线梯形螺纹配合，螺纹旋合长度设计为12mm，相比普通细牙螺纹，梯形螺纹的抗咬合性更好，用户徒手更换滤芯的时候不会因为螺纹卡滞拧不动，也不会因为旋合长度不够出现承压脱扣的风险。端盖顶部集成了进水、出水两个接口，接口采用通用的1寸内螺纹设计，同时预留了4分、6分转接头的安装让位，不管是接家用PE管还是商用的硬管连接，都不需要额外改动端盖结构，接口内部的流道做了圆弧过渡处理，避免直角流道造成的水头损失，经过实测，额定流量下这个流道的压损比直角流道低17%左右，能有效降低前端增压泵的工作负载。

　　端盖顶部还设计了红色的手动排气阀结构，很多新手设计滤瓶的时候容易忽略排气结构，首次通水或者更换滤芯之后，瓶内会积存大量空气，如果没有排气结构，开机的时候空气会顺着管路进入后端滤芯甚至水泵，造成水泵空转、流量波动、出水喷溅的问题，这个按压式排气阀的密封采用硅胶平垫，按压行程2mm，只需要在通水后轻按几秒就能排尽瓶内空气，操作门槛很低，不需要专业工具。端盖和瓶身之间的密封采用径向O型圈密封，O型圈槽开在端盖的定位止口上，相比端面密封，径向密封的压缩量更均匀，不会因为端盖拧紧的角度偏差出现密封偏载漏水的问题，O型圈选用食品级丁腈橡胶，硬度70邵氏A，兼顾密封性能和长期使用的抗老化性，正常使用环境下3年不会出现硬化渗漏的问题。

　　再说到安装边界的尺寸控制，这款滤瓶的总高度控制在310mm，瓶身外径110mm，端盖最大外径125mm，安装的时候两个平行滤瓶的中心距只需要留140mm就能满足徒手拧瓶的操作空间，不会出现间距太小手伸不进去的问题。瓶身底部设计了环形定位凸台，适配市面上通用的十寸滤瓶壁挂支架，支架卡入凸台之后，整个滤瓶的径向窜动量不超过1mm，不会因为通水时的水流振动出现支架松动滑落的问题。端盖的两个进出水口中心距设计为55mm，和市面上绝大多数通用滤瓶的接口尺寸完全互换，用户替换旧滤瓶的时候不需要重新改管路，直接拧上就能用，降低了替换成本。

　　从实际使用的细节来看，瓶身内壁做了0.5°的脱模斜度，同时内壁做了镜面抛光处理，更换滤芯的时候不会因为滤芯长期浸泡膨胀卡在瓶内，轻轻一倒就能把旧滤芯取出来，不会出现卡滞需要用工具撬的情况。端盖的外圆周做了12条竖向防滑筋，筋条高度1.5mm，即使手上沾了水或者少量洗涤剂，也能有足够的摩擦力拧紧端盖，不需要借助扳手就能达到密封需要的拧紧力矩，避免用户用扳手过度拧紧造成螺纹滑牙或者端盖开裂。另外瓶身的透明材质做了抗UV改性处理，即使安装在有少量散射光的橱柜下方，也不会因为长期光照滋生内壁藻类，减少了日常清洁维护的频率。

　　很多人觉得滤瓶是个简单的塑料件，其实里面的结构细节全是实际使用场景里踩过坑之后攒出来的经验，比如螺纹的起始端做了导向倒角，用户对准螺纹只需要拧小半圈就能顺利旋合，不会出现错牙拧歪把螺纹啃坏的问题；排气阀的阀芯做了防脱结构，不会因为按压力度过大把阀芯按到瓶身里面去；瓶身底部的圆角做了R5的过渡，避免直角位置的应力集中，长期承压下不会从底部开裂。这些细节不会在外观上有太显眼的体现，但直接决定了产品在实际使用中的可靠性和用户体验，做这类通用流体配件的结构设计，从来不是把外形画出来就行，每一个尺寸、每一处倒角、每一个密封结构的选择，都要结合实际安装、使用、维护的全流程场景去反复验证，才能做出通用性强、可靠性高的成熟结构。
