双位启停一体式控制按钮开关结构

　　在工业电控柜、生产线操作工位、小型设备本地操作面板的设计选型中，这类双位一体式启停控制开关是出镜率极高的基础电控元件，不同于传统分离式的启动、停止按钮并排布置方案，这款开关将启动、停止两个操作位集成在同一个安装基座上，能大幅压缩面板开孔空间，也能降低操作人员误触相邻按钮的概率，尤其适合操作面板空间局促的小型专机、便携式控制盒、输送线本地操作站使用。从实际功能逻辑来看，开关上方带绿色标识的按键对应启动回路触发，下方带红色标识的按键对应停止回路触发，两个按键的操作行程做了差异化设计，停止键的按压行程更短、触发反馈更清脆，符合紧急操作场景下的盲操作需求，操作人员无需目视确认，仅凭触感就能快速识别停止按键位置，避免紧急工况下按错按键引发安全事故。

　　结构设计层面，这款开关采用标准的22mm面板安装口径，和市面主流平头按钮、急停按钮的安装开孔尺寸完全兼容，安装时无需额外定制开孔，直接通过顶部的螺纹锁紧环就能固定在面板上，安装基座下方的接线端子采用快插式压线结构，接线时无需额外压接端子，硬线剥线后直接插入即可完成接线，能大幅减少现场装配的接线工时。开关头部的操作按键采用椭圆型一体化布局，两个按键之间做了凸起的分隔筋，即使操作人员戴薄型劳保手套操作，也能清晰区分两个按键的边界，不会出现同时按压两个按键的误操作情况，按键表面的标识采用模内注塑工艺，不会因为长期摩擦出现标识脱落的问题，适配车间多粉尘、有少量油污的使用环境。

　　从内部结构来看，开关的触点模块采用堆叠式设计，可以根据实际回路需求拓展触点数量，默认配置为一组常开启动触点、一组常闭停止触点，触点部分采用银合金触点材质，能承受常规控制回路的5A额定电流，适配绝大多数接触器、继电器的线圈回路通断需求，触点模块和操作头部之间采用卡扣式连接，后期维护更换触点时无需拆下整个开关，直接从柜体内部拔下触点模块即可更换，大幅降低后期运维的工作量。安装边界方面，开关装入面板后，柜体内部需要预留的纵深尺寸约为60mm，接线完成后尾部的线缆弯曲半径不小于25mm即可，不会占用过多柜内布线空间，开关的防护等级达到IP65，面板安装完成后，能阻挡车间内的飞溅水滴、粉尘进入柜体内部，适配多数工业现场的使用环境。

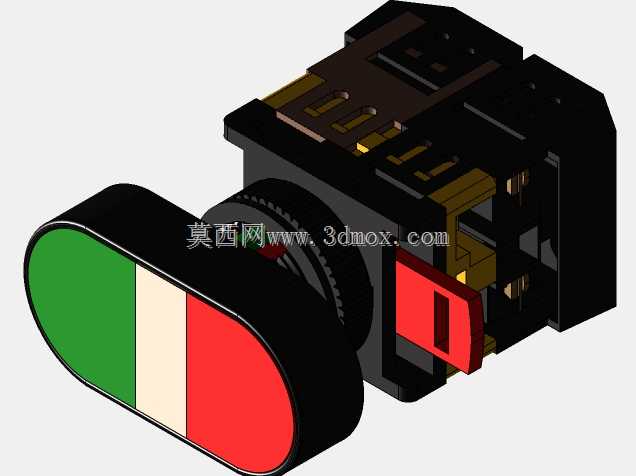

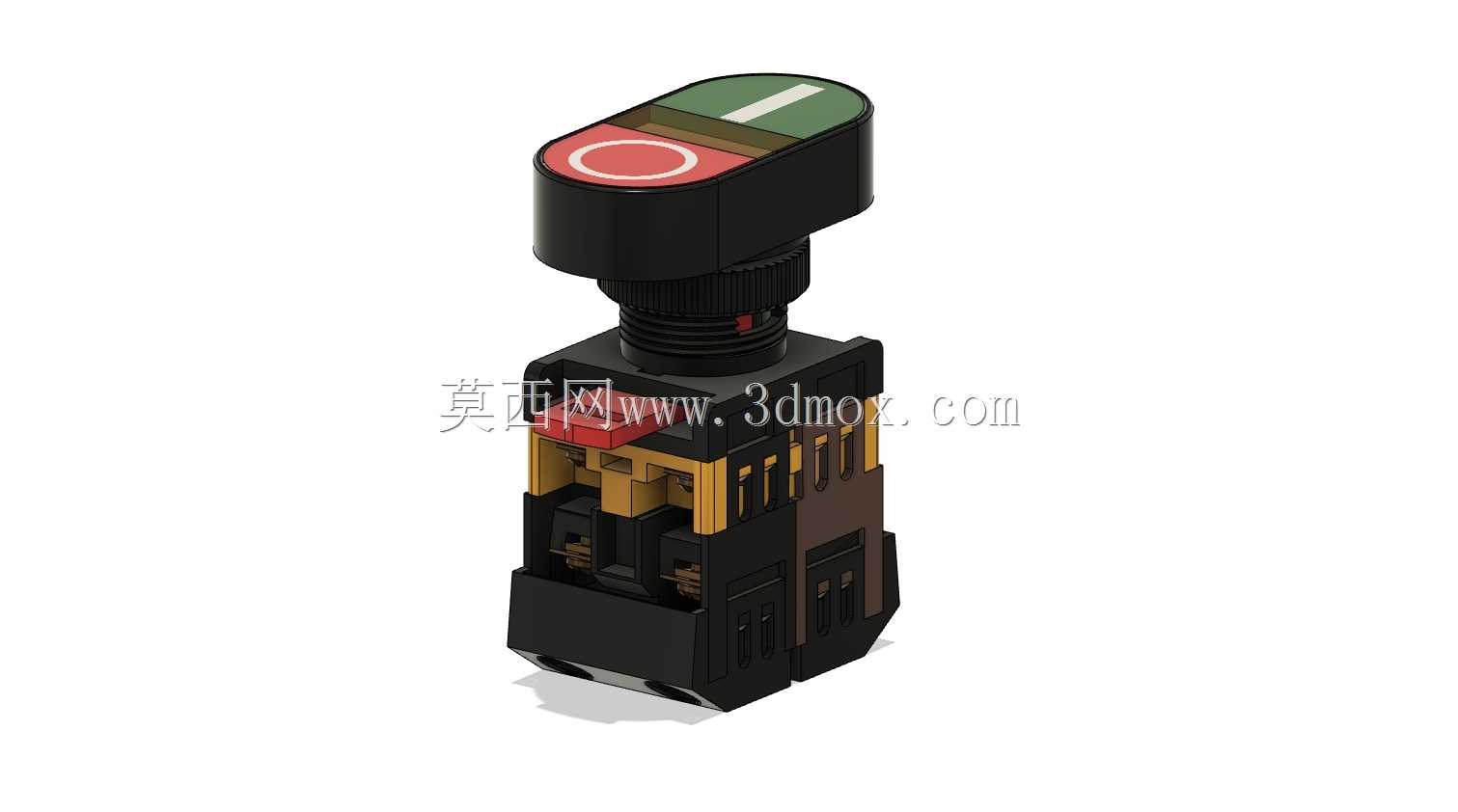

　　在三维建模过程中，这款模型完整还原了开关的安装卡扣、锁紧螺纹、触点模块的拼接结构，以及操作按键的分模线细节，导入电控柜装配模型时，可以直接匹配标准22mm开孔的安装位，无需额外调整安装尺寸，也能用于生成操作面板的开孔图、装配干涉检查，验证开关和柜内其他元件的布线间隙是否满足要求，避免实际装配时出现开关尾部和线槽、其他元件干涉的问题。
