双轴云台彩色物体目标跟踪装置

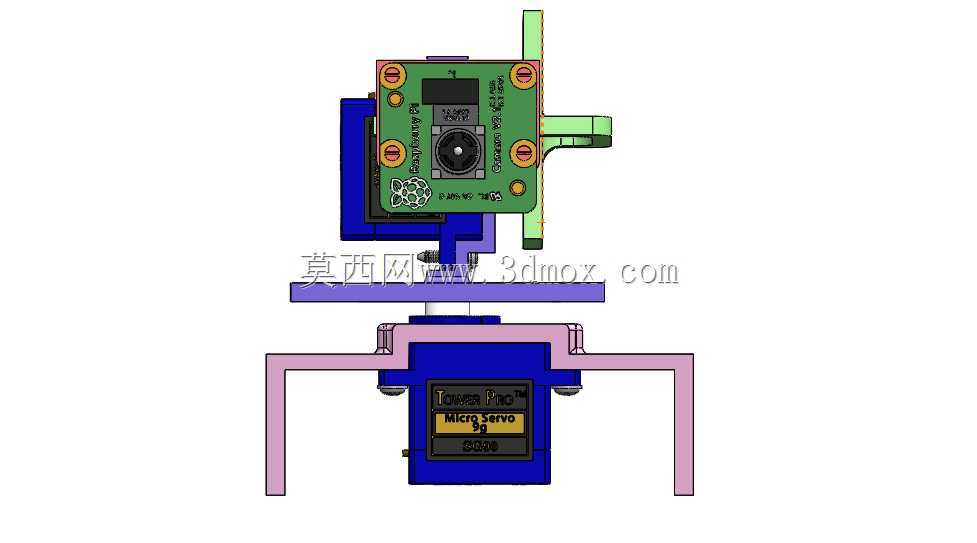

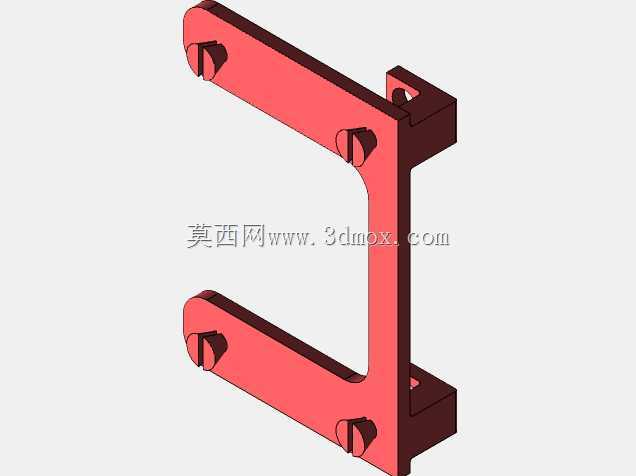

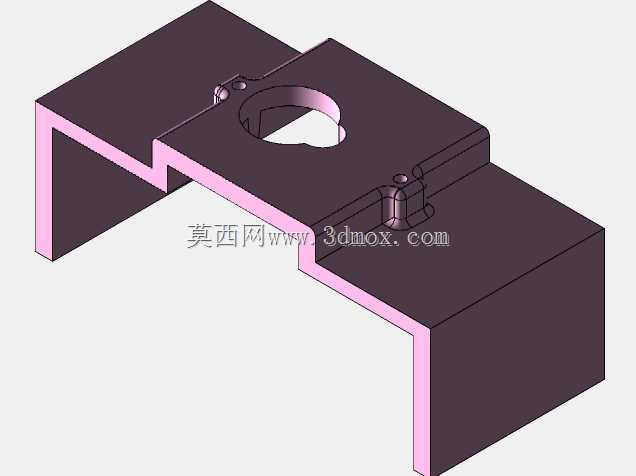

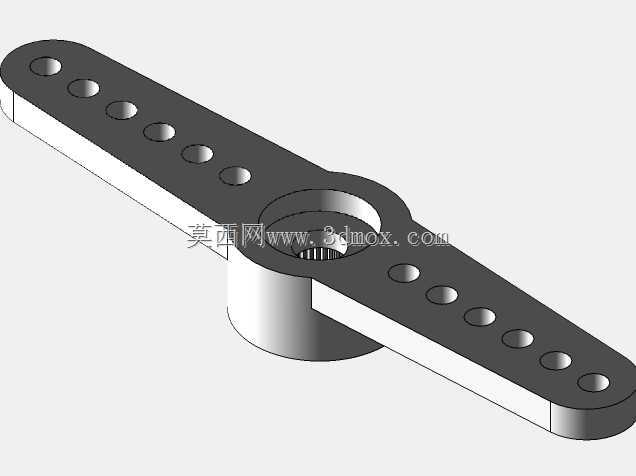

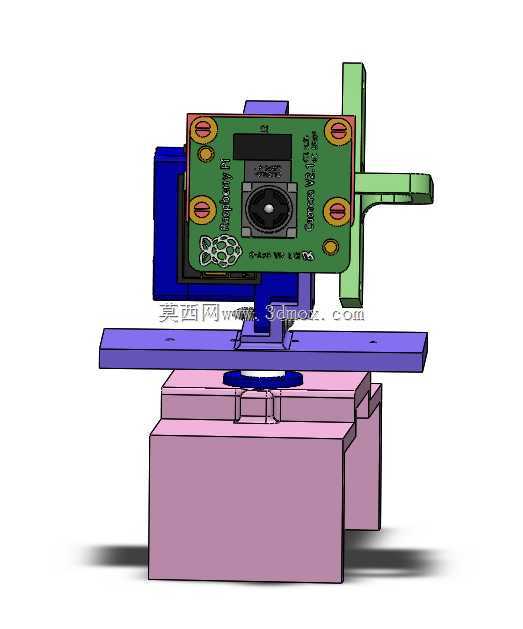

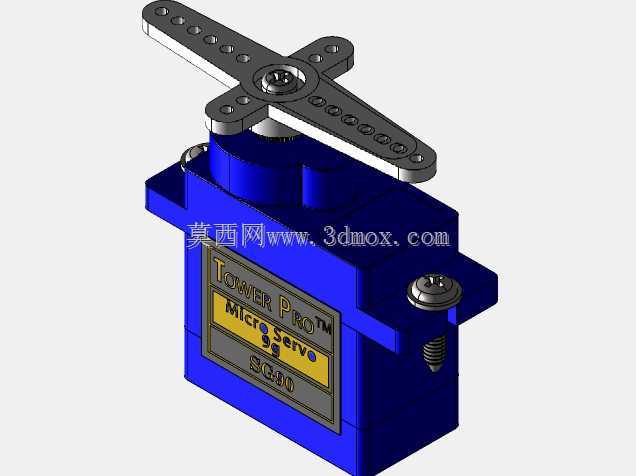

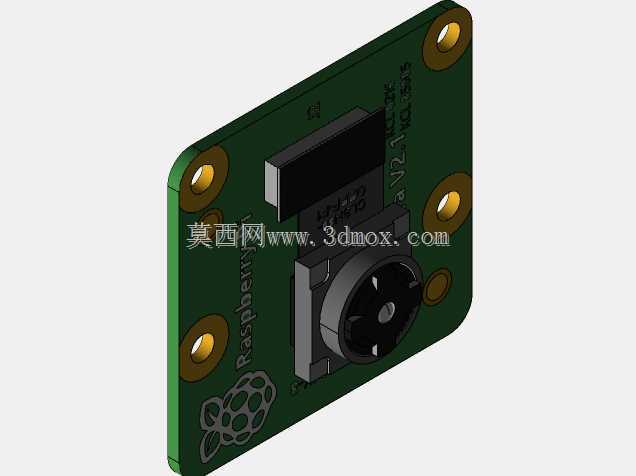

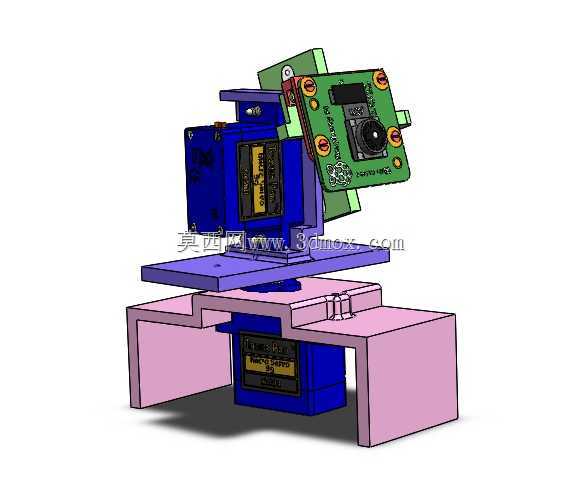

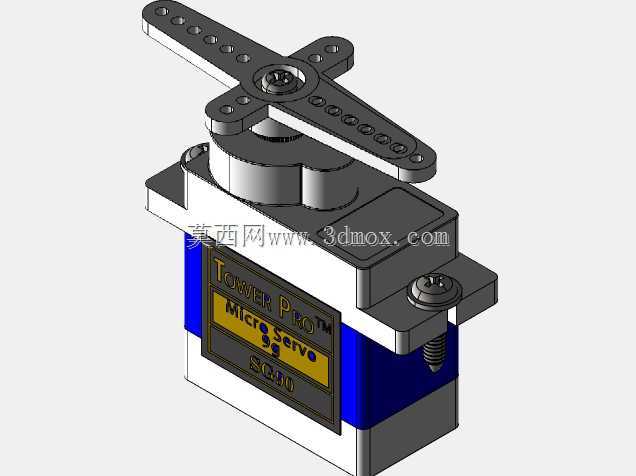

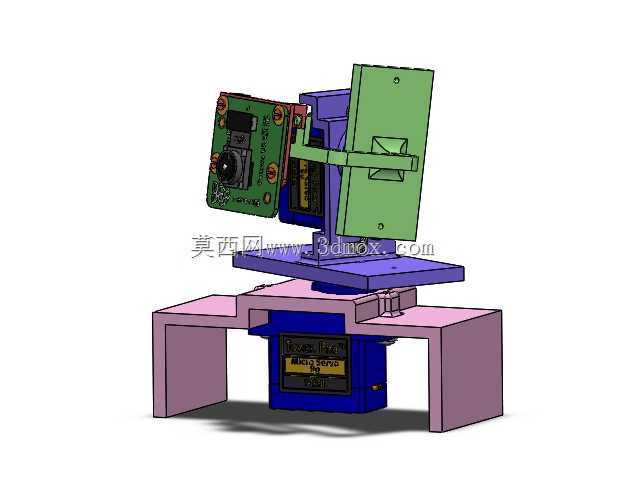

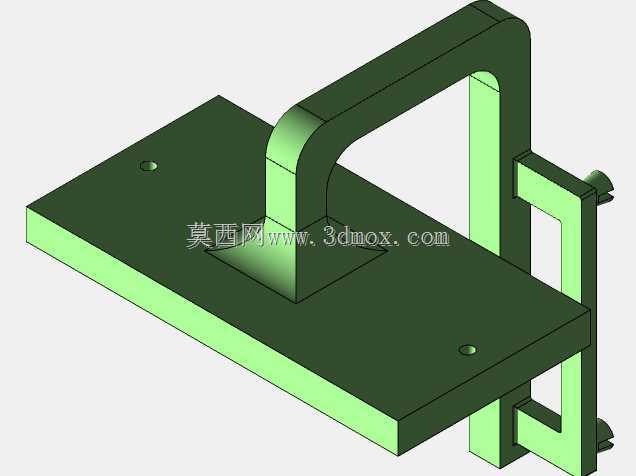

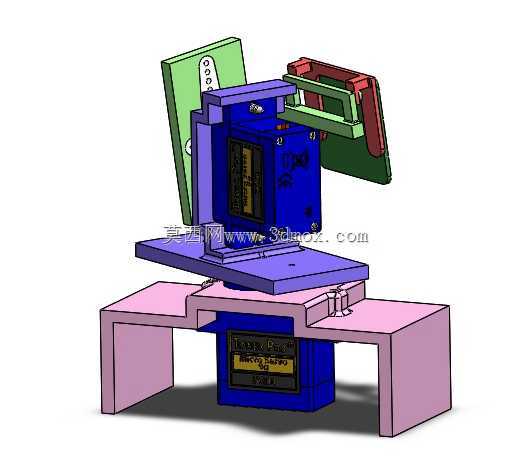

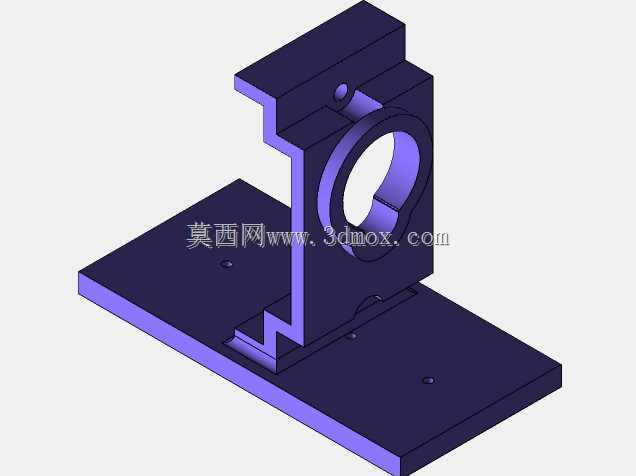

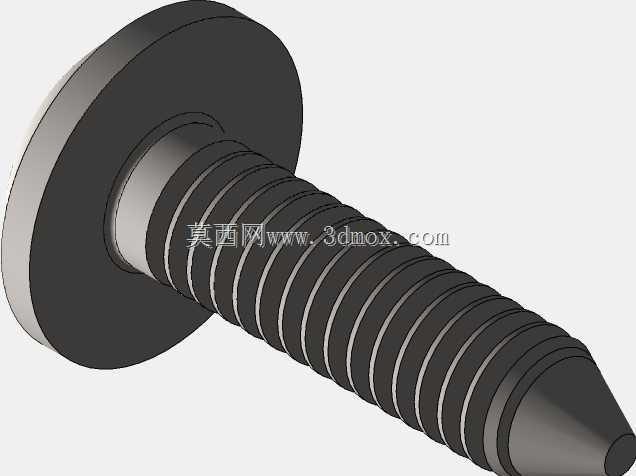

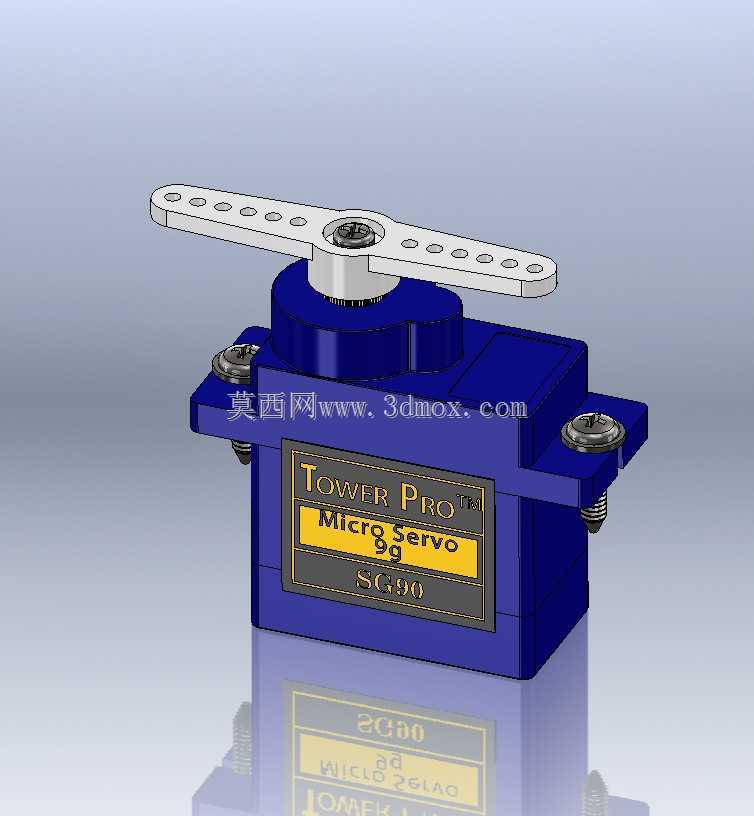

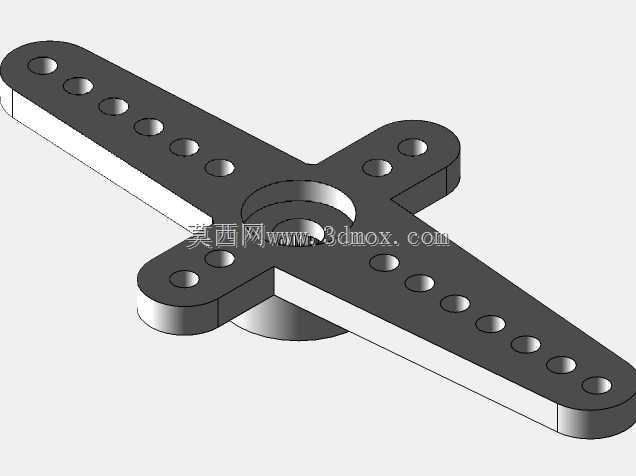

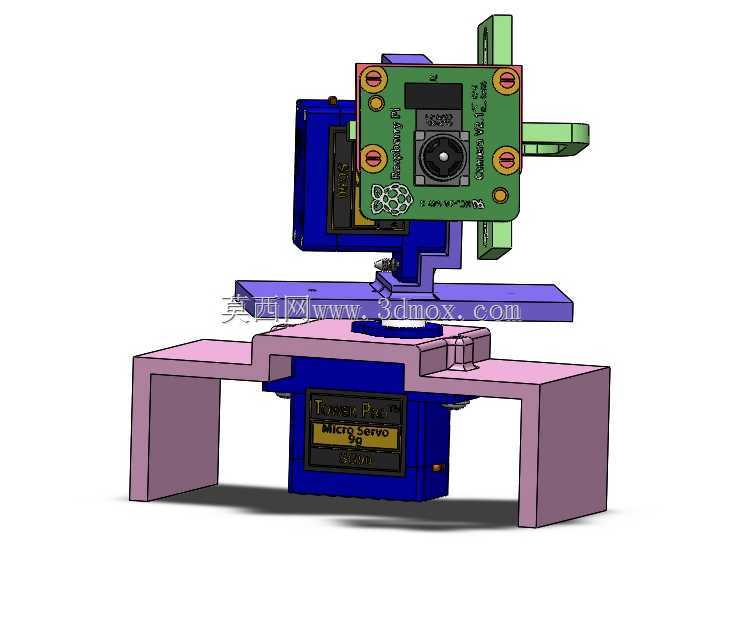

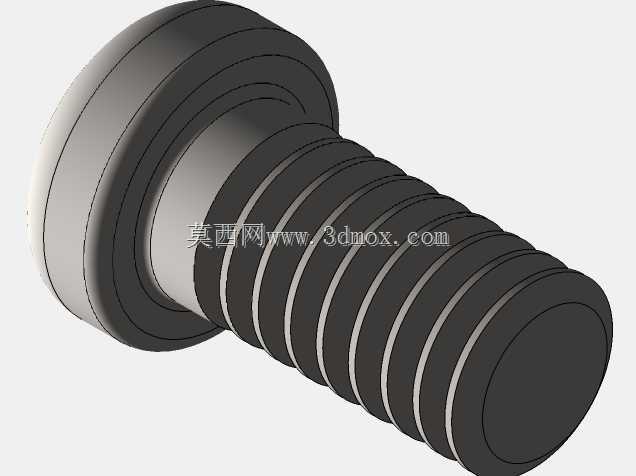

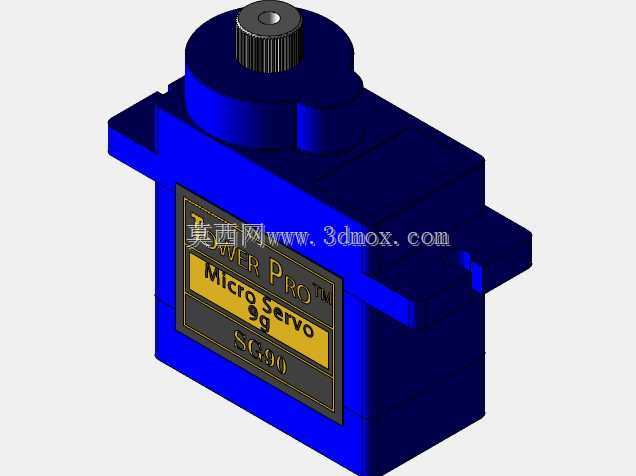

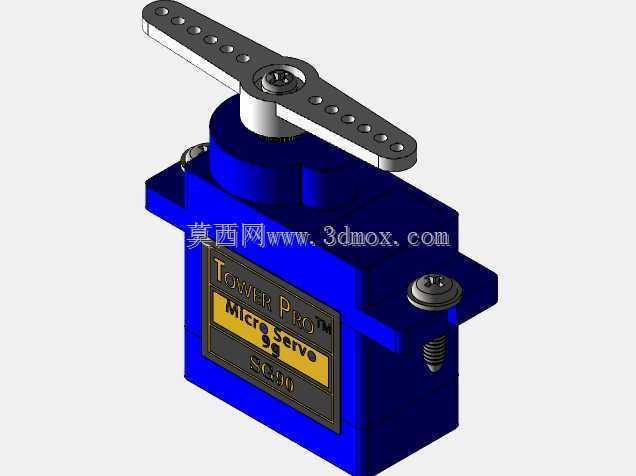

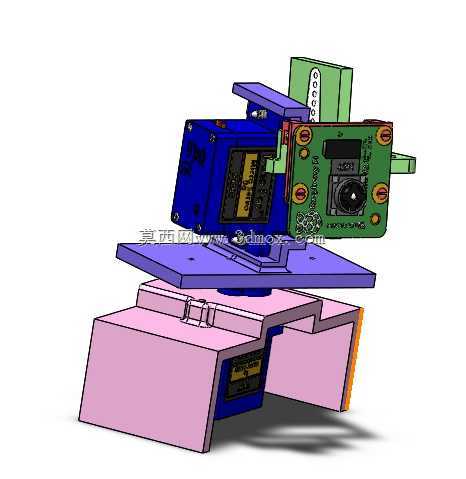

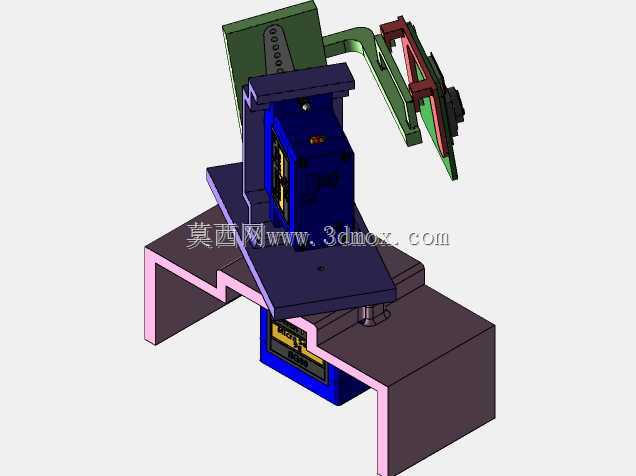

该装置是一套面向教学实验、嵌入式视觉开发场景的双自由度云台跟踪设备，核心用途是通过视觉采集单元识别视野内的预设色彩物体，实时调整云台俯仰、水平回转角度，让目标始终保持在画面中心区域，可作为高校机器人学、嵌入式开发、机器视觉课程的实操验证载体，也可拓展用于小型智能监控、动态目标跟拍、简易视觉导引系统的原型搭建。整套设备采用分层模块化设计思路，底部为支撑固定结构，采用门型架式底座，预留了与桌面、实验台架连接的安装孔位，整体安装边界紧凑，底座跨距适配常规实验台的摆放空间，不会占用过多操作台面；底座上方集成水平回转驱动单元，负责整个上部云台的水平方向角度调整，可实现接近180度的水平回转覆盖范围；回转平台上方设置俯仰摆动支架，搭载视觉采集模块与俯仰驱动组件，可实现上下方向的角度摆动，配合水平回转形成半球形的视野覆盖范围，满足常规桌面场景下的目标跟踪需求。设计上充分考虑了快速制作验证的需求，所有结构件均适配熔融沉积成型的3D打印加工工艺，零件壁厚、连接孔位、配合公差均针对PLA、ABS等常见打印材料的成型特性做了优化，无需复杂的机加工工序即可完成整套结构的制作，各部件之间采用标准紧固件连接，装配流程简单，便于开发者快速完成硬件搭建后投入代码调试工作。驱动层面采用伺服电机作为两个转动轴的动力输出，传动路径短，反向间隙小，能够快速响应视觉系统传回的位置偏差信号，实现对移动物体的实时跟随；视觉采集端采用适配嵌入式开发板的摄像头模块，直接固定在俯仰支架前端，与云台转动中心的位置经过校准，减少了视差带来的跟踪偏差，控制核心搭载在底座内部的容纳空间中，接线沿支架内部的走线槽排布，避免线缆外露干扰云台转动。整套装置的结构设计预留了充足的拓展空间，开发者可根据需求更换不同焦距的视觉模块、增加测距传感器、补光组件，也可替换更高精度的驱动单元提升跟踪响应速度，适配不同的开发场景需求。
