滴灌系统用插入式稳流滴头结构设计

该滴头主要应用于农业节水灌溉领域的滴灌系统中，是滴灌带、滴灌管末端的核心出水部件，可直接插入输水支管或毛管的预设开孔中，将管道内的压力水流以稳定的低流量状态均匀输送到作物根区土壤，适配露天经济作物种植、设施大棚栽培、园林苗木灌溉、荒漠生态修复造林等多种滴灌作业场景，能够在不同地形坡度、不同供水压力波动的工况下保持出水流量的一致性，避免局部灌溉水量过大造成的水肥流失，或是水量不足导致的作物受旱，有效提升灌溉水利用效率，降低农业生产的水肥投入成本。

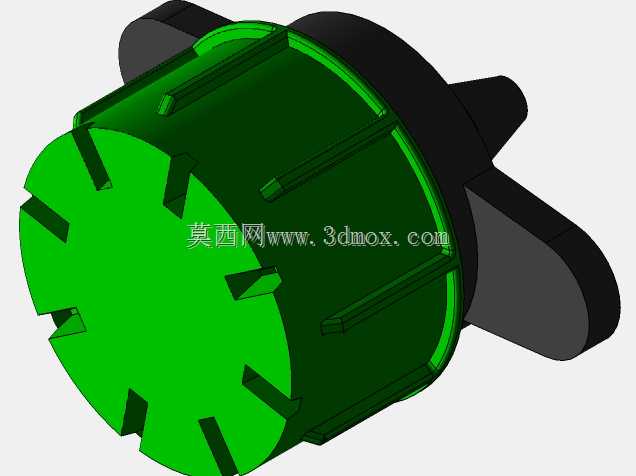

该产品采用上下分体式的结构设计，上部为绿色的紊流流道腔体，内部设计有交错排布的挡水肋条与迷宫式流道，水流进入腔体后会在流道内不断碰撞消能，将管道内的高压动水转化为低压稳流状态，即使前端供水压力出现一定范围的波动，也能通过流道的消能作用维持出水流量稳定，避免压力过高时滴头出水量过大造成深层渗漏，或是压力过低时出水不足影响灌溉均匀度。下部黑色结构为插入式安装段与出水导向段，插入段设计有倒锥形卡紧结构，安装时可直接压入输水管道的开孔中，依靠塑料件自身的弹性形变卡紧在管壁上，无需额外粘接或紧固件固定，安装操作便捷，同时倒锥结构可有效防止使用过程中滴头受水压冲击脱落，也能避免管道内的水从安装缝隙处渗漏。两侧延伸的翼状结构为安装施力位，安装时可按压该位置将滴头平稳压入管道开孔，避免直接按压上部腔体造成流道结构损坏，同时翼状结构也可在滴头插入到位后贴合管道外壁，起到限位作用，控制插入深度一致，保证批量安装的统一性。

整体外形采用紧凑的圆柱加侧翼布局，上部腔体直径适配常规滴灌系统的安装开孔尺寸，下部插入段的直径与长度匹配常用PE输水毛管、支管的管壁厚度，安装后不会过度伸入管道内部造成流道堵塞，也不会因插入深度不足导致连接松动。产品整体采用塑料材质一体注塑成型，结构无多余活动部件，抗堵塞性能优异，内部流道的截面尺寸经过优化，可减少水中细小杂质在流道内淤积的概率，降低滴灌系统运行过程中的堵塞维护频次，适配常规经过初级过滤的灌溉水源使用。
