哈雷戴维森摩托专用机油滤清器结构设计

　　这款机油滤清器主要适配哈雷戴维森系列巡航摩托车，属于发动机润滑回路的核心防护部件，安装位置通常位于发动机曲轴箱侧方的油路节点上，日常维护时可直接从车体侧方操作拆装，无需大范围拆解周边覆盖件。从实际工况来看，大排量V缸发动机运行时机油工作温度高、循环流量大，且曲轴箱内会持续混入金属磨屑、燃烧积碳、机油高温氧化产生的胶质杂质，这类杂质如果随机油进入摩擦副，会加速缸壁、轴瓦、凸轮轴等高精度配合面的磨损，严重时还会堵塞润滑油道造成轴瓦烧蚀、拉缸等致命故障，因此滤清器的过滤精度、通流能力、结构密封性直接决定发动机的大修间隔与运行可靠性。

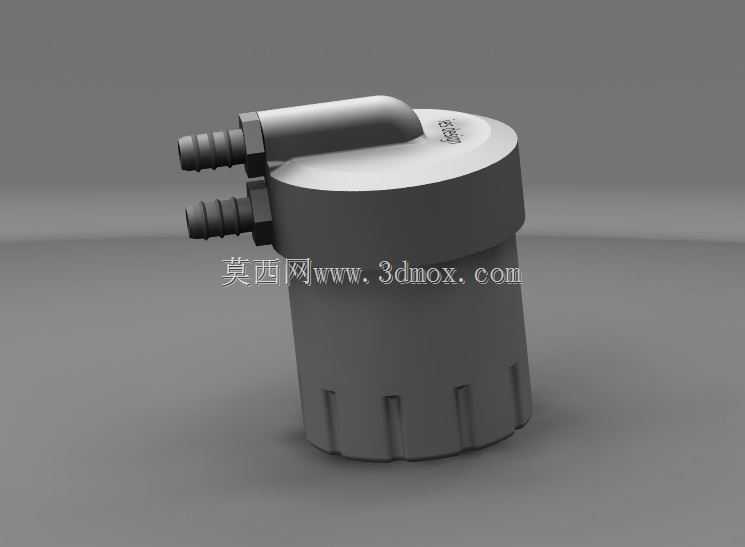

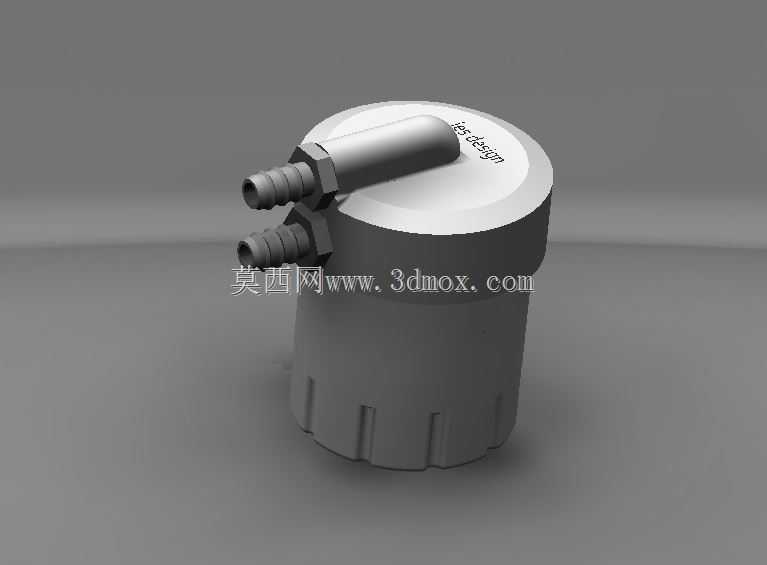

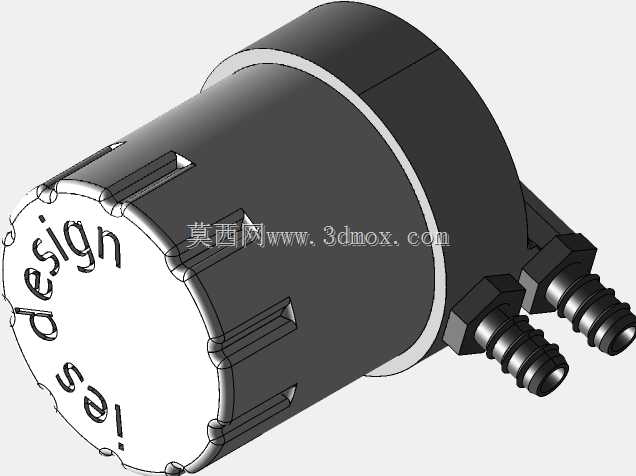

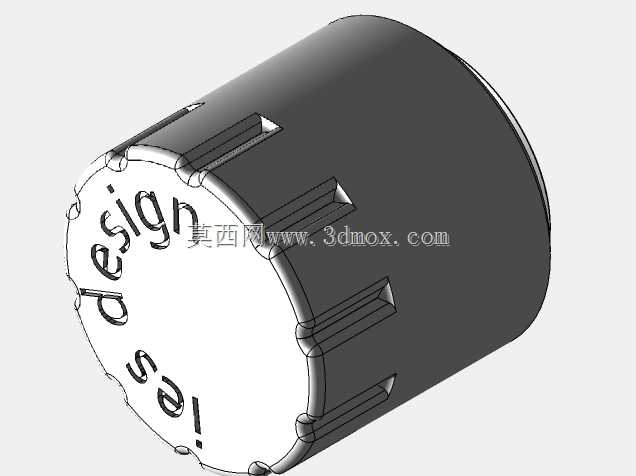

　　设计过程中首先明确了安装边界的约束条件：整体采用圆柱旋装式主体结构，顶部集成两个快插式油路接头，分别对接机油泵来油口与主油道回油口，接头采用阶梯式宝塔结构，可适配对应内径的耐油橡胶油管，安装时卡箍锁紧后可承受1.2MPa以上的工作油压，不会出现渗漏脱落问题。主体外壳采用拉伸成型的薄壁钢质结构，侧壁底部设计了多道均匀分布的轴向防滑棱，方便拆装时使用机滤扳手施加扭矩，避免打滑损伤外壳；顶部端盖与主体采用卷边密封结构，内部集成旁通阀与止回阀结构，当冷启动时机油粘度大、或者滤芯堵塞导致压差超过设定阈值时，旁通阀会自动开启，保证未经过滤的机油也能临时进入主油道，避免短时间内润滑断供造成的干磨损伤，止回阀则可以在发动机熄火后封闭滤清器出油口，保留内部存油，缩短下次启动时的机油到达摩擦副的时间，减少冷启动阶段的磨损。

　　滤芯部分采用梯度密度的过滤材质，外层为大孔隙无纺布拦截大尺寸颗粒，内层为高精度滤纸拦截10微米以上的细小杂质，在保证过滤效率的同时尽可能降低通流阻力，避免机油泵负载过高。整个结构的尺寸完全适配原车的安装空间，顶部接头的间距、伸出长度与原车油管走位完全匹配，更换时无需改动原车油路布局，可直接替换原厂部件。建模过程中对所有密封面、安装配合面都做了公差预留，卷边位置的圆角、防滑棱的深度都参考了量产机滤的工艺参数，既满足3D打印样件验证的结构强度要求，也可作为开模生产的结构参考。
