哈雷戴维森摩托车后摇臂结构设计

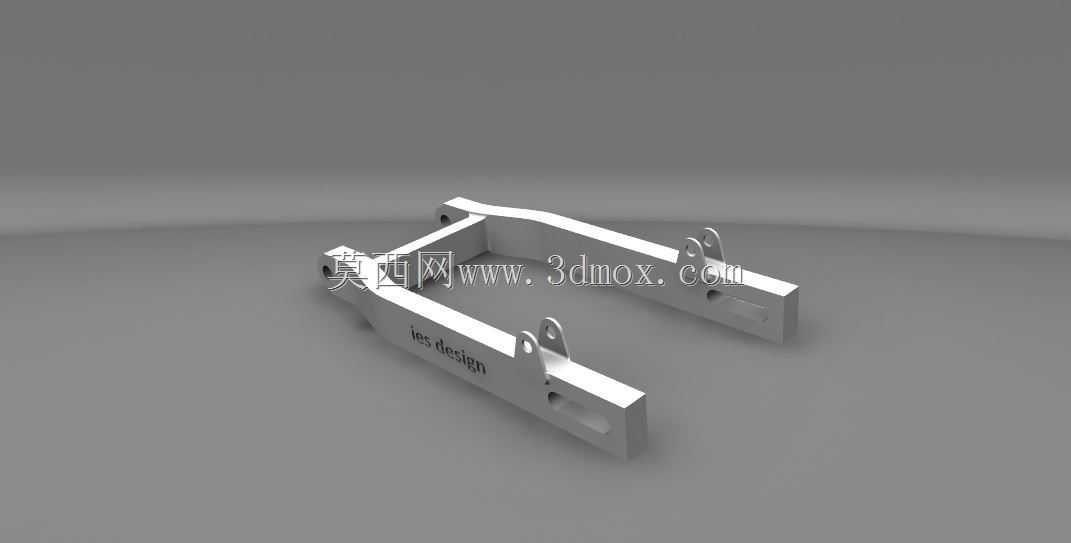

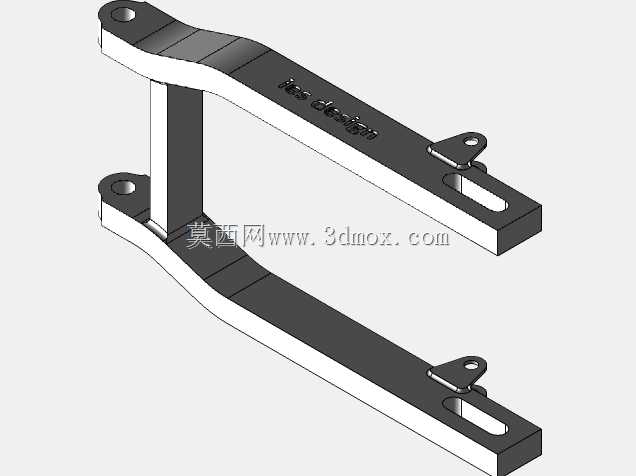

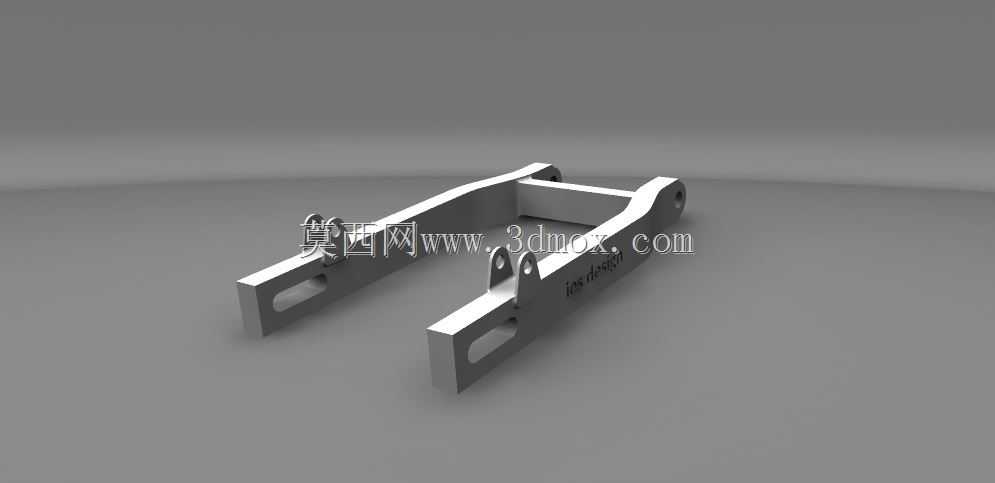

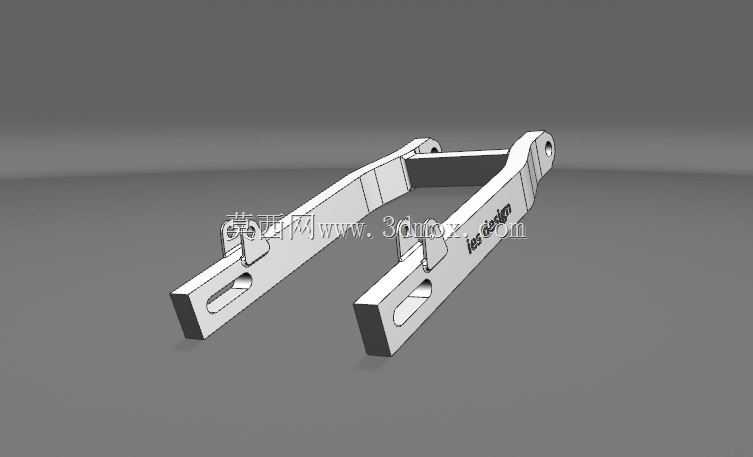

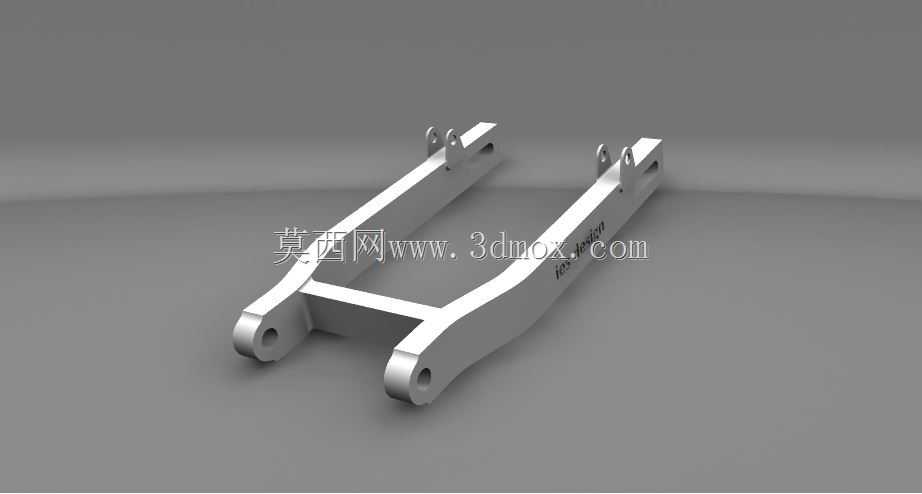

这款后摇臂作为大排量巡航摩托车后轮与车架之间的核心连接承载构件，日常行驶中需要承担后轮传递的全部冲击载荷、驱动扭矩以及弯道侧倾时的横向受力，在整车底盘结构中直接决定后轮定位精度与行驶稳定性，是摩托车悬挂系统中不可或缺的受力结构件。从结构设计逻辑来看，整体采用双纵臂一体式框型布局，两侧主臂采用变截面箱型结构设计，靠近车架铰接端的截面尺寸更大，用来匹配枢轴安装位的高应力分布，向后延伸至后轮轴安装端的截面逐步收窄，在保证整体抗弯抗扭刚度的前提下尽可能降低非簧载质量，减少悬挂系统的运动惯性，提升减震器的响应速度。主臂上开设的长条形镂空槽并非单纯的装饰设计，一方面可以进一步削减结构冗余重量，另一方面能够为后轮轴的安装调整预留足够的调节行程，方便日常维护时调整链条张紧度，同时也能在行驶过程中引导气流通过，降低制动系统的热负荷。前端的双铰接孔位用于与车架枢轴配合安装，铰接位的同轴度公差需要严格控制在0.02mm以内，避免行驶过程中出现摇臂卡滞、后轮偏摆的问题；两侧臂身预留的多个凸台安装位，分别用于固定刹车卡钳支架、链条导向块、挡泥板支架以及后减震器下安装点，所有安装孔位的位置度公差均围绕整车装配基准做了统一校核，保证各附件安装后不会出现运动干涉。在安装边界的尺寸控制上，摇臂的整体宽度匹配哈雷巡航车型的后轮轮胎宽度，两侧与轮胎、链条之间预留了足够的安全间隙，即使在减震器全压缩、后轮上下跳动至极限行程时，也不会出现部件碰擦的问题；摇臂的纵向长度经过轴距参数匹配，保证车辆的前后载荷分配处于合理区间，兼顾直线行驶的稳定性与弯道转向的灵活性。材质选用上该结构适配高强度铝合金锻造工艺，相比传统钢管焊接摇臂，具备更高的比强度与更好的抗疲劳性能，表面经过硬质阳极氧化处理后能够抵御日常行驶中的泥水侵蚀与砂石冲击，延长部件使用寿命。在建模过程中，所有受力部位的过渡圆角均做了应力释放处理，避免应力集中导致的结构断裂风险，各安装面的平面度、孔位的同轴度等形位公差都按照量产零部件的加工要求做了标注，既可以作为改装配件的开模生产参考，也能为同类型巡航车的后摇臂结构设计提供结构参照，帮助设计人员快速校核摇臂运动行程、装配间隙以及受力分布合理性，缩短底盘结构的开发验证周期。
