五十毫米行程液压活塞组件结构设计

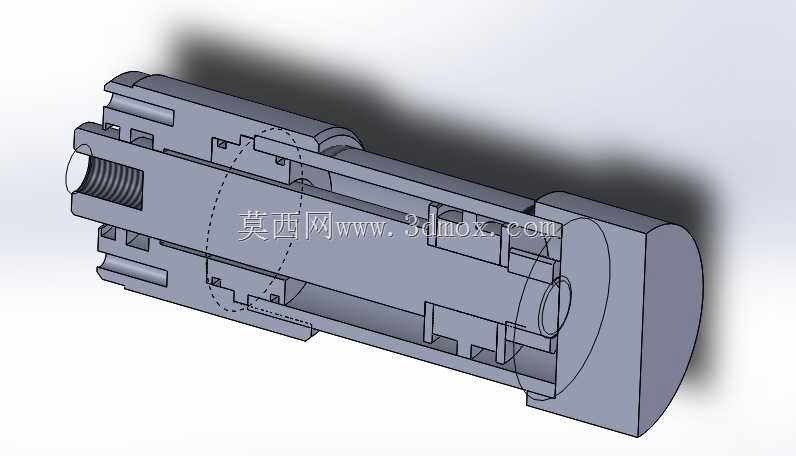

该液压活塞组件主要适配中小推力的液压执行场景，常见于小型工装夹具的压紧驱动、自动化产线的短行程推料机构、小型液压机具的动力输出单元，在轻工机械、小型专用设备的液压回路中承担直线动力转换的核心作用，可将液压油的压力能直接转化为往复直线运动的机械能，适配工作压力区间覆盖常规中低压液压系统，满足短行程高频往复的动作需求。从结构设计逻辑来看，组件采用集成式缸体与活塞一体化的剖视展示结构，活塞本体设置有密封件安装槽位，可适配对应规格的密封圈、导向环，避免液压油内泄，保证动力输出效率；缸体端部设置有标准内螺纹接口，可直接与液压管路的接头连通，无需额外加装过渡连接件，减少管路泄漏点。活塞的行程严格控制在五十毫米，安装边界上，缸体外径适配常规小型液压缸的安装座尺寸，端部的连接结构可直接与负载端的销轴、螺纹接头对接，无需额外定制转接件，能直接替换同规格的老旧活塞组件，降低设备维护的改造成本。设计过程中充分考虑了往复运动的导向需求，活塞与缸筒的配合面预留了合理的公差间隙，既保证运动过程无卡滞，又能给密封件留出足够的压缩量，避免长期运行后密封件过度磨损导致的压力损失。缸体侧壁的油道布局经过优化，进回油口的位置设置可保证活塞运动到行程端点时不会出现困油现象，减少液压冲击对组件寿命的影响，同时活塞端部的缓冲结构可在行程末端降低冲击噪音，适配需要平稳启停的工作场景。从实际使用角度出发，该组件的所有配合尺寸均遵循液压元件的通用设计规范，零件的加工工艺性良好，活塞本体可采用常规棒料车削加工完成，密封槽的尺寸符合密封件的标准安装要求，无需定制特殊规格的密封配件，后期维护更换易损件的成本较低。在设备选型适配时，可直接根据负载推力、行程需求匹配对应压力等级的液压系统，无需对安装空间做额外调整，组件的整体长度在全缩状态下适配紧凑的安装空间，可布置在设备内部狭窄的动力输出位置，满足小型设备的结构紧凑化设计需求。
