4080规格V槽CNC工业铝型材结构设计

这款V槽结构的工业铝型材，是面向轻型自动化设备机架、3D打印运动框架、小型输送线导轨支撑场景开发的专用型材构件，在非标自动化搭建、桌面级数控设备改造、小型工装治具台架搭建场景中有着极高的应用普及率。区别于普通平槽工业铝型材，这款型材自带的V型导向槽可以直接配合V型滚轮实现直线运动导向，无需额外加装外置直线导轨，能够大幅降低小型运动设备的搭建成本与装配复杂度，尤其适合行程较短、负载较轻的直线运动机构使用，比如桌面级点胶机的运动轴支撑、小型检测设备的滑移台架、教学实验平台的框架搭建等场景，都能通过这款型材快速完成结构组装。

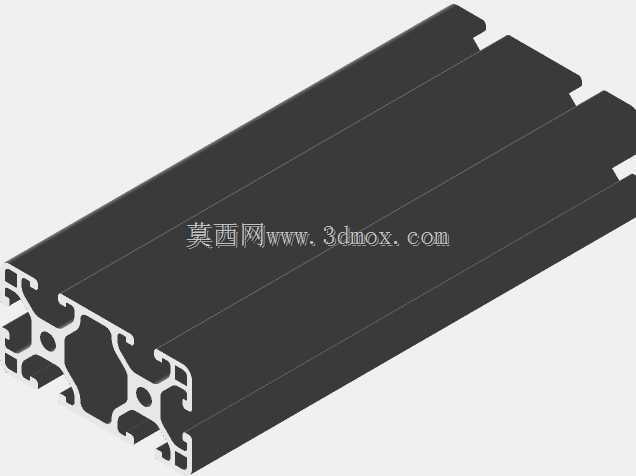

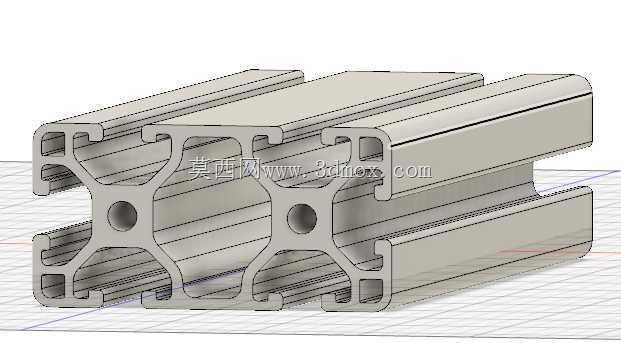

在功能特性上，这款型材采用对称式截面设计，截面宽度为40mm、高度为80mm，单段参考长度为186.667mm，截面四周均预留标准槽位，既可以通过配套的T型螺母、角件完成多根型材的垂直、平行拼接，也能直接在V槽内安装滚轮、滑块等运动部件，型材中部的镂空减重结构在保证结构刚性的前提下，尽可能降低了型材自身重量，同时截面预留的两个中心安装孔，可以用于穿设走线、安装内置定位销或者连接加强筋，进一步提升框架整体的结构稳定性。

设计过程中，工程师充分考虑了CNC加工的工艺特性，型材所有壁厚都保持均匀一致，避免挤压生产时出现壁厚不均导致的变形问题，V槽的槽口角度、槽深都经过反复校核，既保证滚轮装入后不会出现卡滞、窜动问题，也能兼容市面上主流的V槽滚轮、配套紧固件尺寸，无需单独开模定制配套配件。型材的安装边界设计充分考虑了模块化搭建需求，端面的安装孔位可以直接配合端盖、脚轮、支撑脚等标准配件使用，多根型材拼接时不会出现槽位错位、连接干涉的问题，使用者可以根据实际需求任意裁切长度，搭配标准连接件快速搭建出不同尺寸的框架结构，无论是做小型设备的主体机架，还是作为大型设备的局部加强梁、运动导轨支撑，都能获得稳定可靠的使用效果。同时这种V槽铝型材的装配过程无需焊接，所有连接都通过标准紧固件完成，后期调整、拆解改造都十分便捷，能够大幅缩短非标设备的搭建周期，降低后期维护改造成本。
