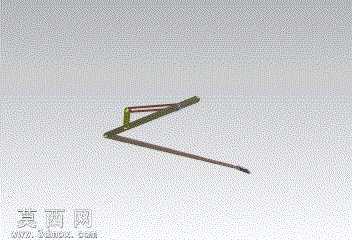

惠特沃思快速返回机构三维结构设计

本作品为惠特沃思快速返回机构的三维建模成果，建模过程依托三维设计软件完成，全程遵循机械原理中该类机构的运动逻辑与尺寸规范，保证模型的工程实用性与运动仿真可行性。建模初期先梳理机构的核心组成：曲柄构件、摆臂构件、滑动导路、执行滑台以及各铰接副结构，先通过草图绘制确定各构件的基准轮廓，严格匹配惠特沃思机构的几何约束关系，确保曲柄回转中心与摆臂铰接点的相对位置符合快速返回特性的行程速比系数要求。构件建模阶段，对曲柄部分采用拉伸凸台特征完成主体结构，铰接位置预留标准销轴安装孔，孔位同轴度公差按照机械设计通用标准设定；摆臂构件为带导槽的长杆结构，建模时通过扫描特征完成导槽的一体化成型，导槽内壁做等距偏移处理保证与滑块的配合间隙符合运动副要求，摆臂两端的铰接座采用圆角过渡处理，避免应力集中的同时还原真实构件的工艺特征。滑动滑块部分单独建模，其外形与摆臂导槽完全适配，滑块与执行滑台的连接部位做凸台定位结构，保证运动传递的稳定性。材质赋予环节，针对不同构件的实际应用场景分配材质：曲柄与铰接销轴采用45号钢材质，渲染时调整金属粗糙度参数体现调质处理后的哑光金属质感；摆臂与滑台构件采用铸铁材质，表面添加细微的铸造纹理贴图，还原工业铸件的真实外观；导路部分添加镀铬层材质效果，体现滑动接触面的耐磨处理工艺。装配阶段严格按照机构运动的装配约束关系添加配合：曲柄与机架添加回转配合，保证曲柄可绕固定轴整周回转；滑块与摆臂导槽添加滑动配合，同时滑块与曲柄端部添加回转配合，实现曲柄转动带动滑块沿摆臂导槽滑动的运动逻辑；摆臂与机架铰接点添加回转配合，执行滑台与固定导路添加直线滑动配合，最终将摆臂端部与滑台通过铰接连杆连接，完整复现机构的运动传递链路。设计过程中重点验证了机构的行程速比特性，通过调整曲柄长度与摆臂铰接点的相对位置，保证工作行程时滑台低速平稳运动、回程时滑台快速复位的运动特性，完全匹配插齿机、成型机等设备中该类机构的实际工况需求，模型各构件无干涉问题，可直接用于运动仿真演示、机械原理教学以及相关设备的机构方案参考。
