十字轴式万向节传动结构设计展示

万向节作为传动系统中实现变角度动力传递的核心部件，主要应用在需要改变传动轴线方向的场景中，是汽车驱动系统、工业传动设备、农业机械、工程机械传动装置的关键组成部分，能够补偿两轴之间因制造安装误差、框架形变、工作位移带来的轴线偏移，保障动力在存在夹角的轴系间稳定传输，避免刚性连接带来的轴系憋劲、部件断裂、传动卡滞等问题。

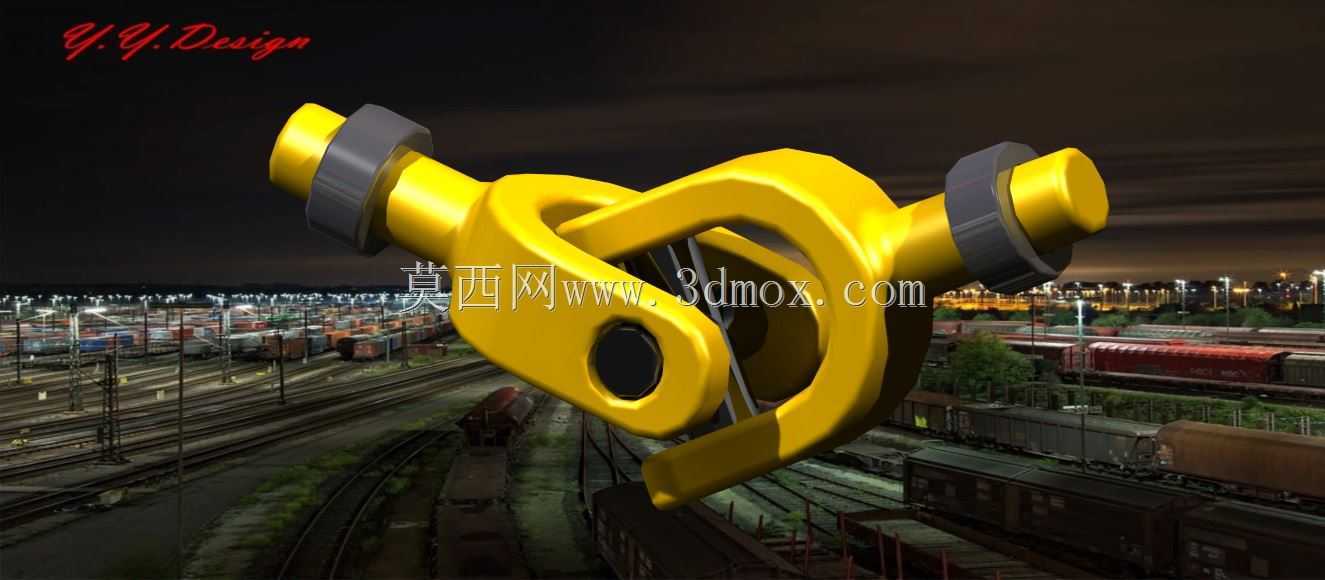

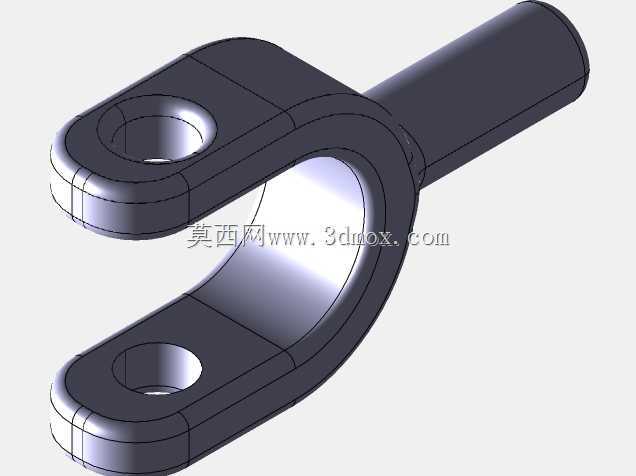

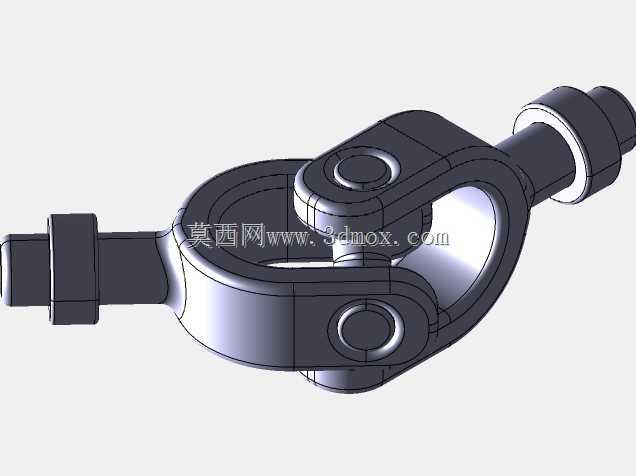

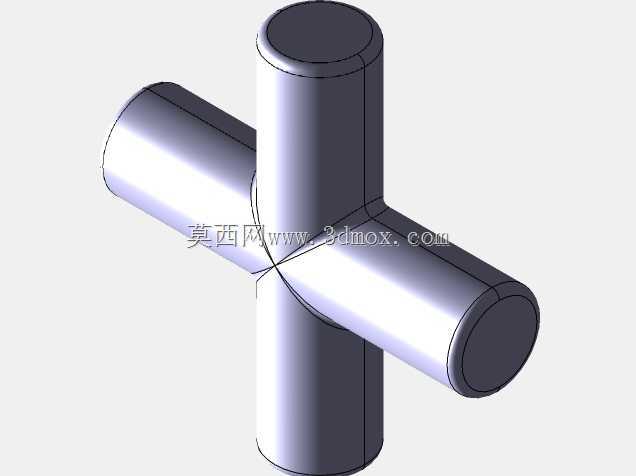

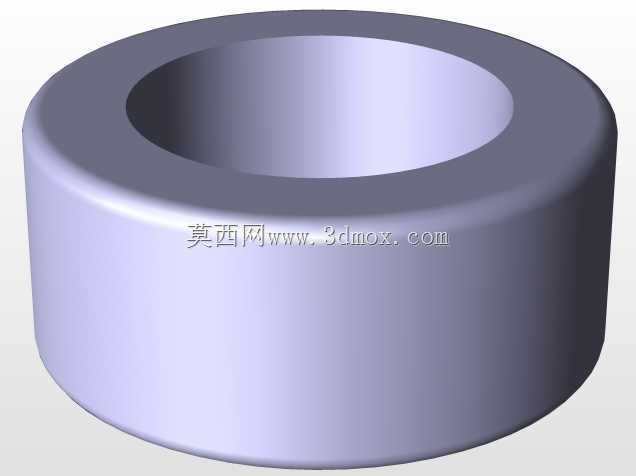

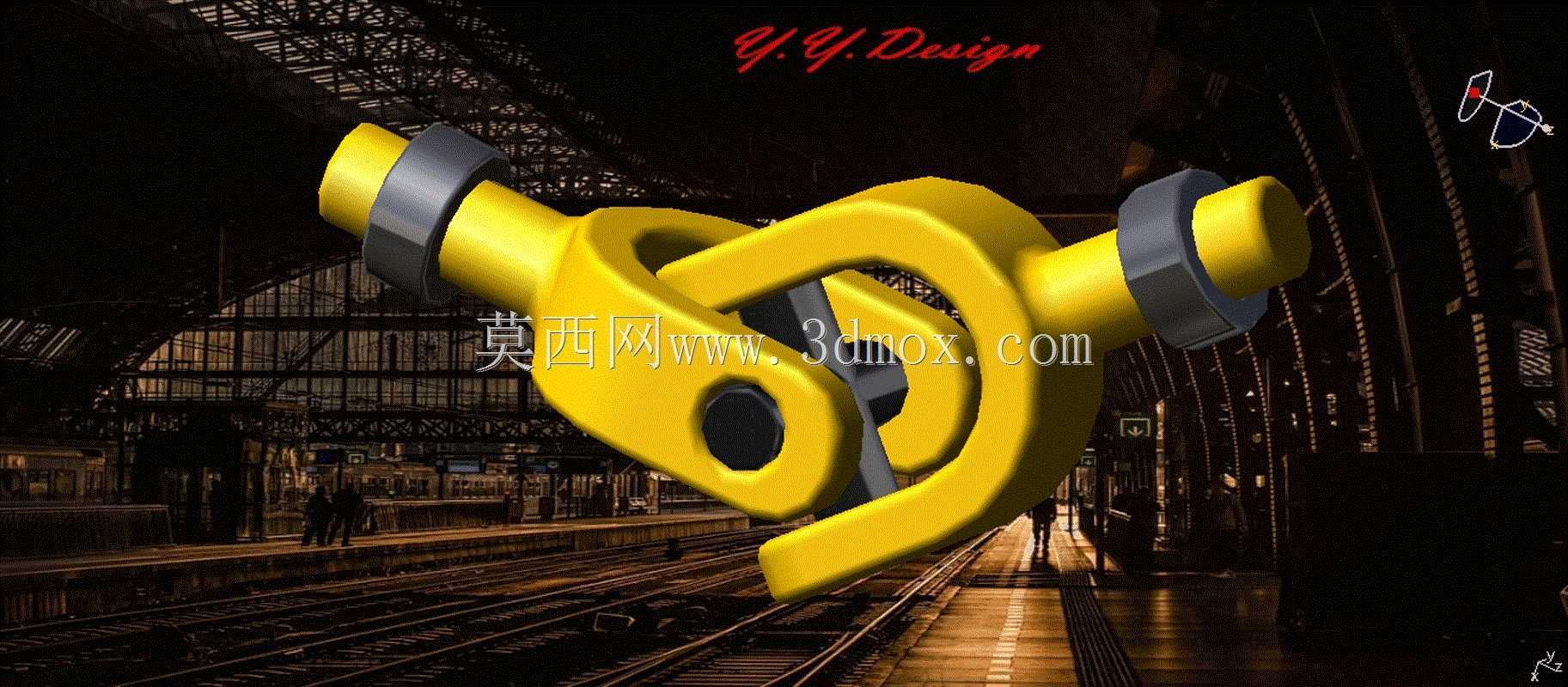

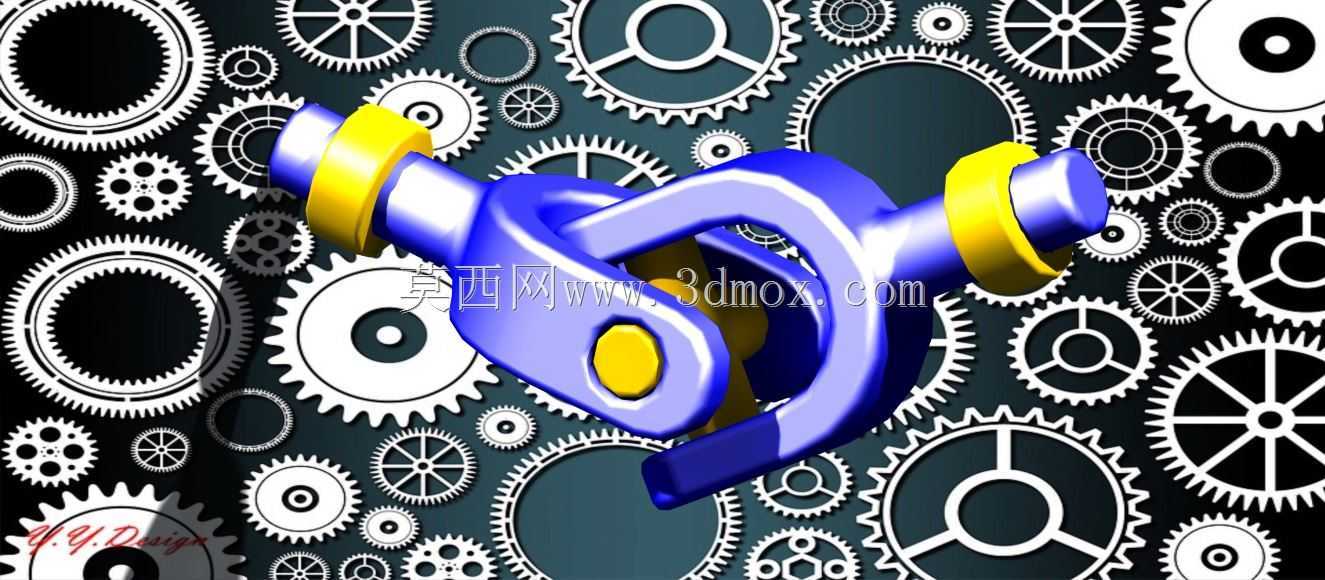

这款万向节采用经典十字轴式结构设计，核心由两个万向节叉与十字连接轴组合而成，两个叉体分别对应输入、输出轴的连接端，十字轴作为中间铰接载体，让两个轴端可以在一定角度范围内自由摆动，单节万向节可实现最大约35度的轴间夹角传动，适配多数常规变角度传动场景。设计过程中充分考虑传动过程的受力均衡性，叉体采用对称式结构布局，轴头部位预留标准轴颈安装位，可配套轴瓦、滚针轴承等部件降低转动摩擦阻力，减少传动过程中的功率损耗，同时提升部件的耐磨性能与使用寿命。

从结构尺寸与安装边界来看，该万向节整体采用紧凑化设计，叉体的连接端采用标准轴伸结构，可直接与对应直径的传动法兰、轴套进行配合安装，十字轴的轴颈直径与叉体耳孔采用过渡配合公差，安装时无需额外定制非标连接件，可直接适配同规格的通用传动配件。整体结构没有冗余的外凸部件，转动过程中各部件的运动包络边界清晰，在设计配套安装空间时，只需预留出叉体摆动所需的扇形空间即可，不会与周边的机架、护罩等部件发生运动干涉。

在实际使用场景中，这类万向节既可以单节使用，适配小角度偏移的固定轴系传动，也可以成对组合使用，通过中间传动轴连接两个万向节，实现等速传动，满足长距离、大偏移量的动力传输需求，广泛应用在汽车的转向传动、传动轴连接，工业设备的跨工位动力传递，农业机械的行走系统传动等场景中。结构设计上充分考虑了拆装维护的便捷性，十字轴与叉体的连接部位设置有可拆卸的限位结构，日常维护时可快速拆解进行润滑、磨损件更换，无需整体更换整个部件，有效降低设备的后期维护成本。叉体的受力部位做了加厚处理，能够承受传动过程中的交变冲击载荷，在设备启动、负载突变的工况下也能保持结构强度，避免出现叉体断裂、十字轴变形等失效问题，保障传动系统的运行稳定性。
