手持电子设备三件套注塑外壳结构设计

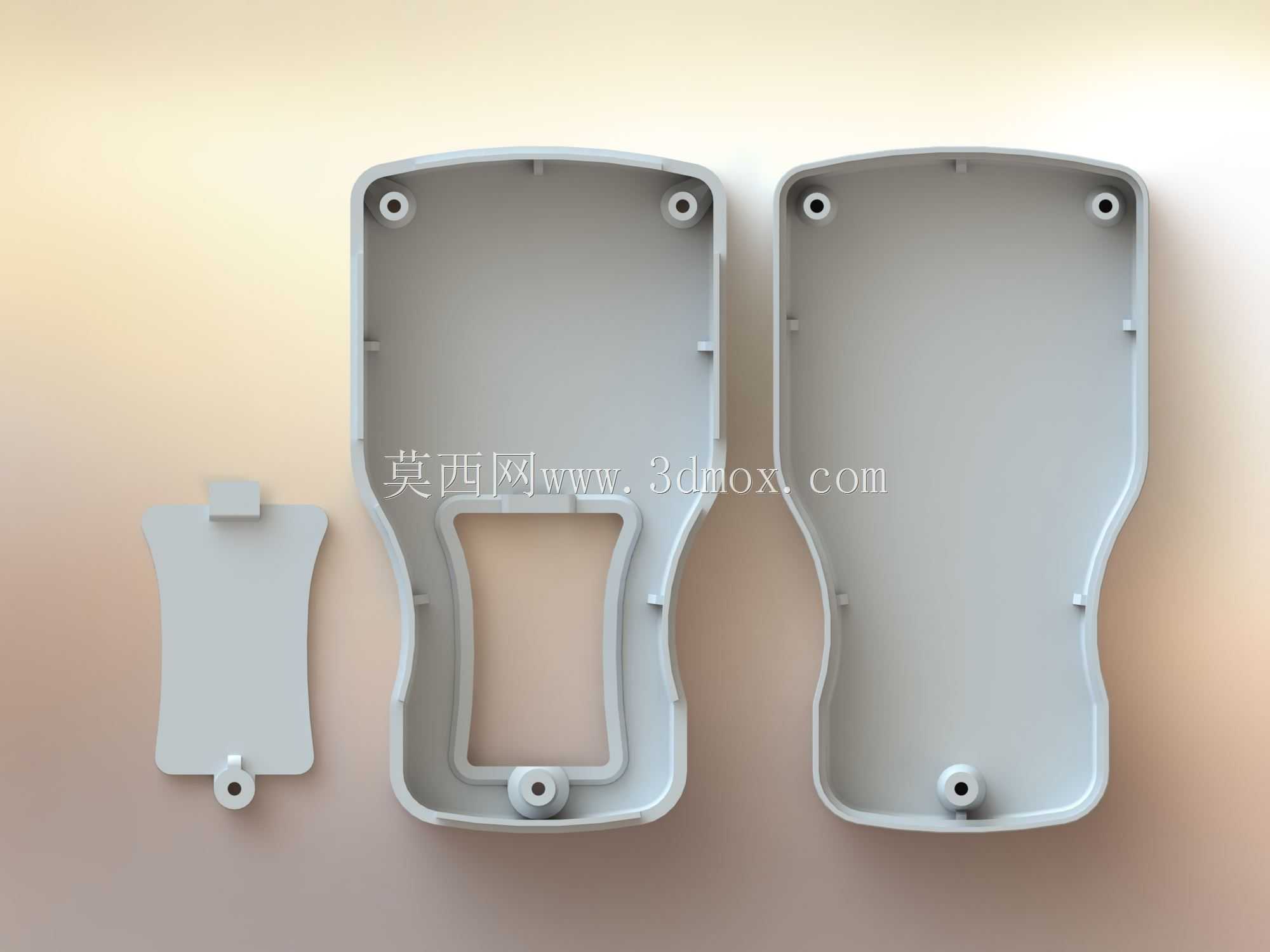

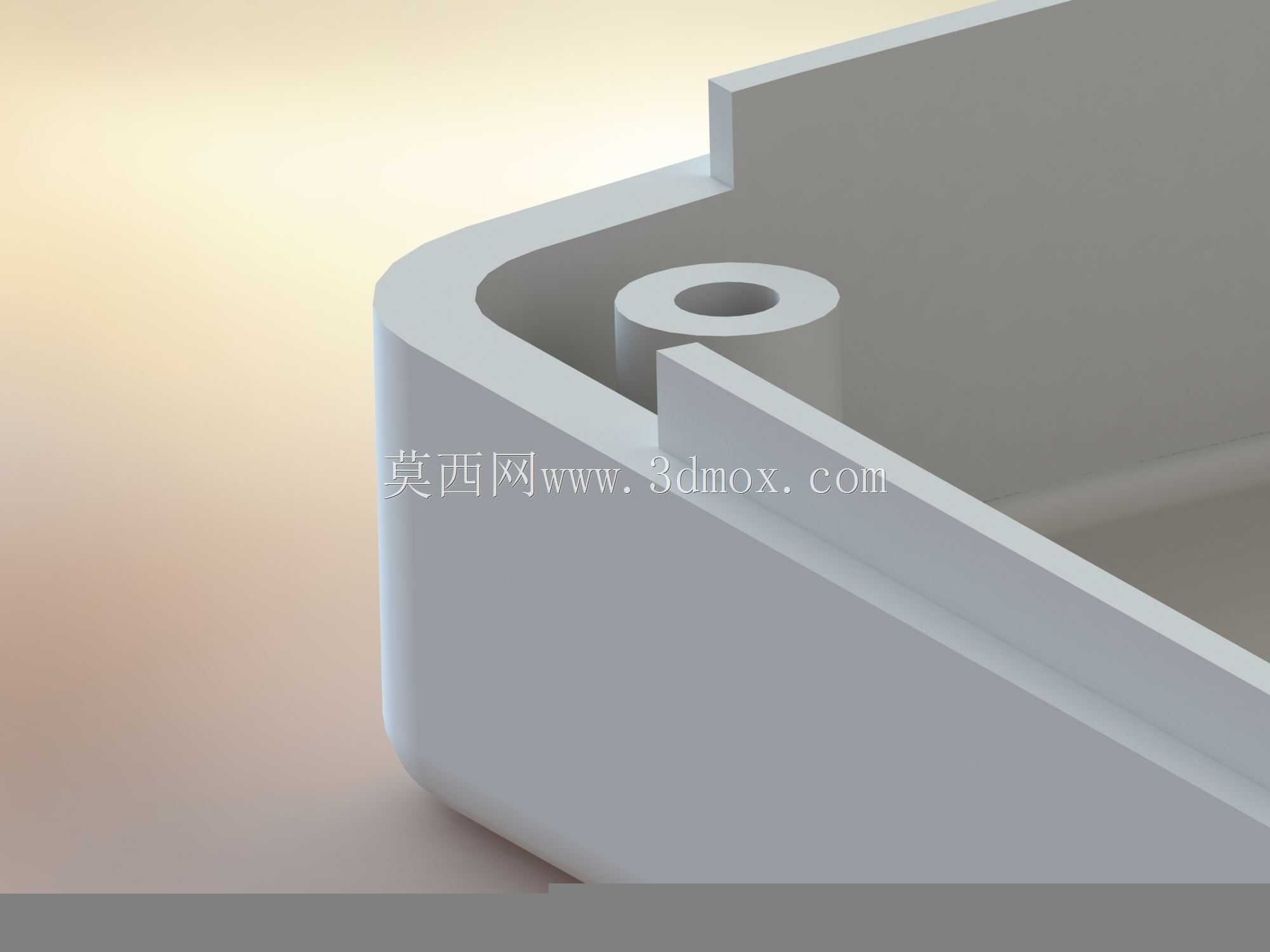

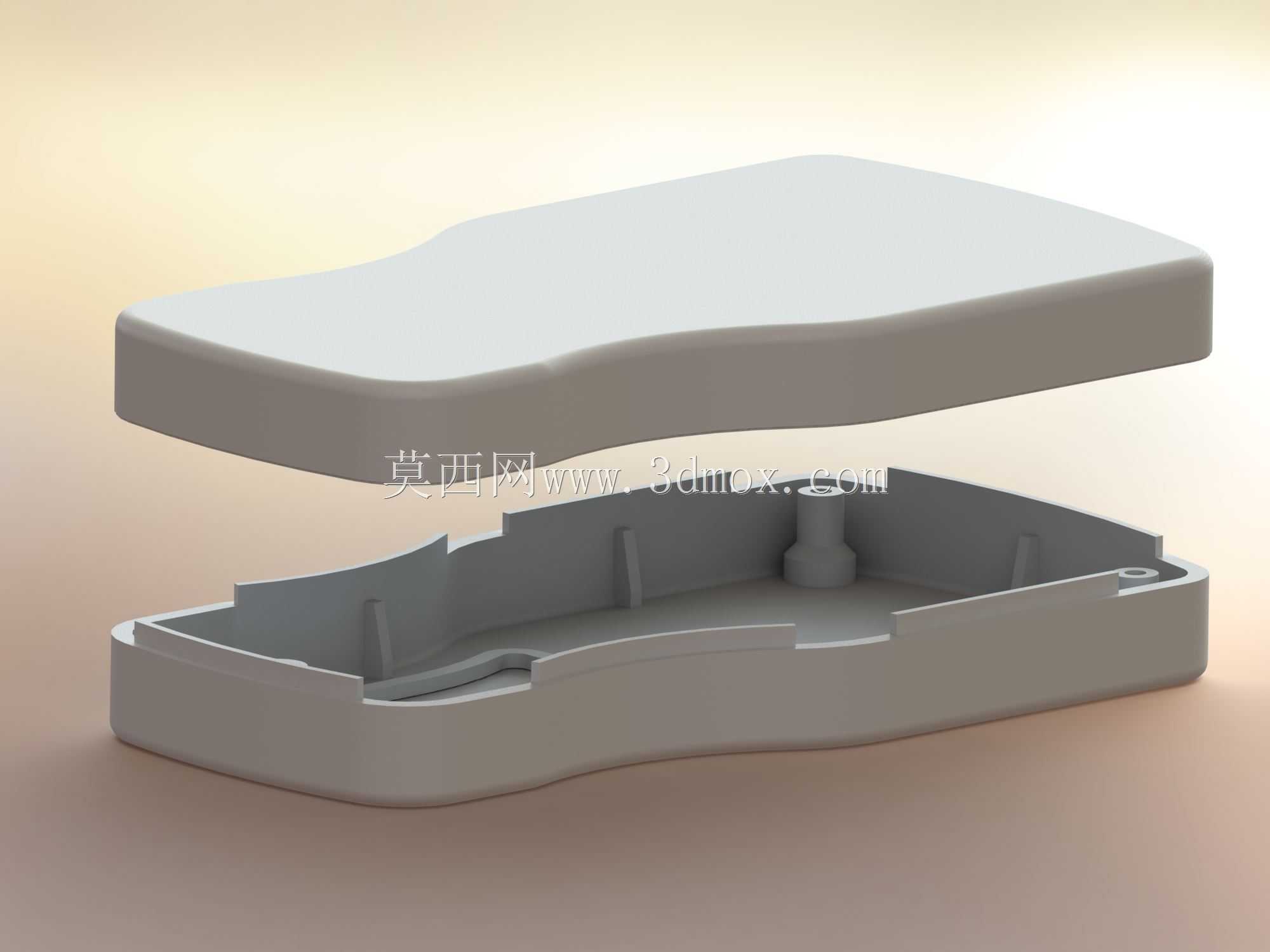

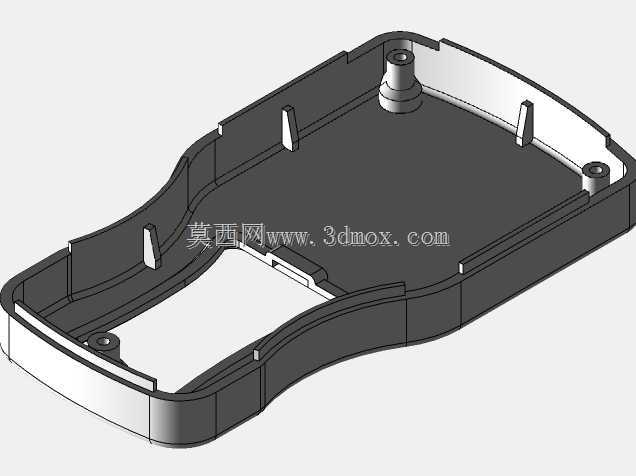

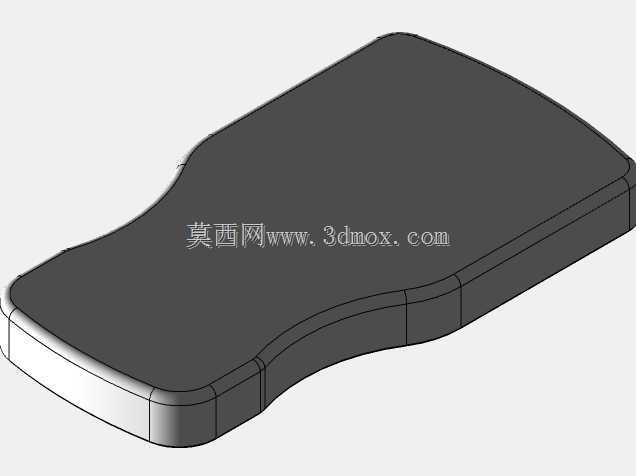

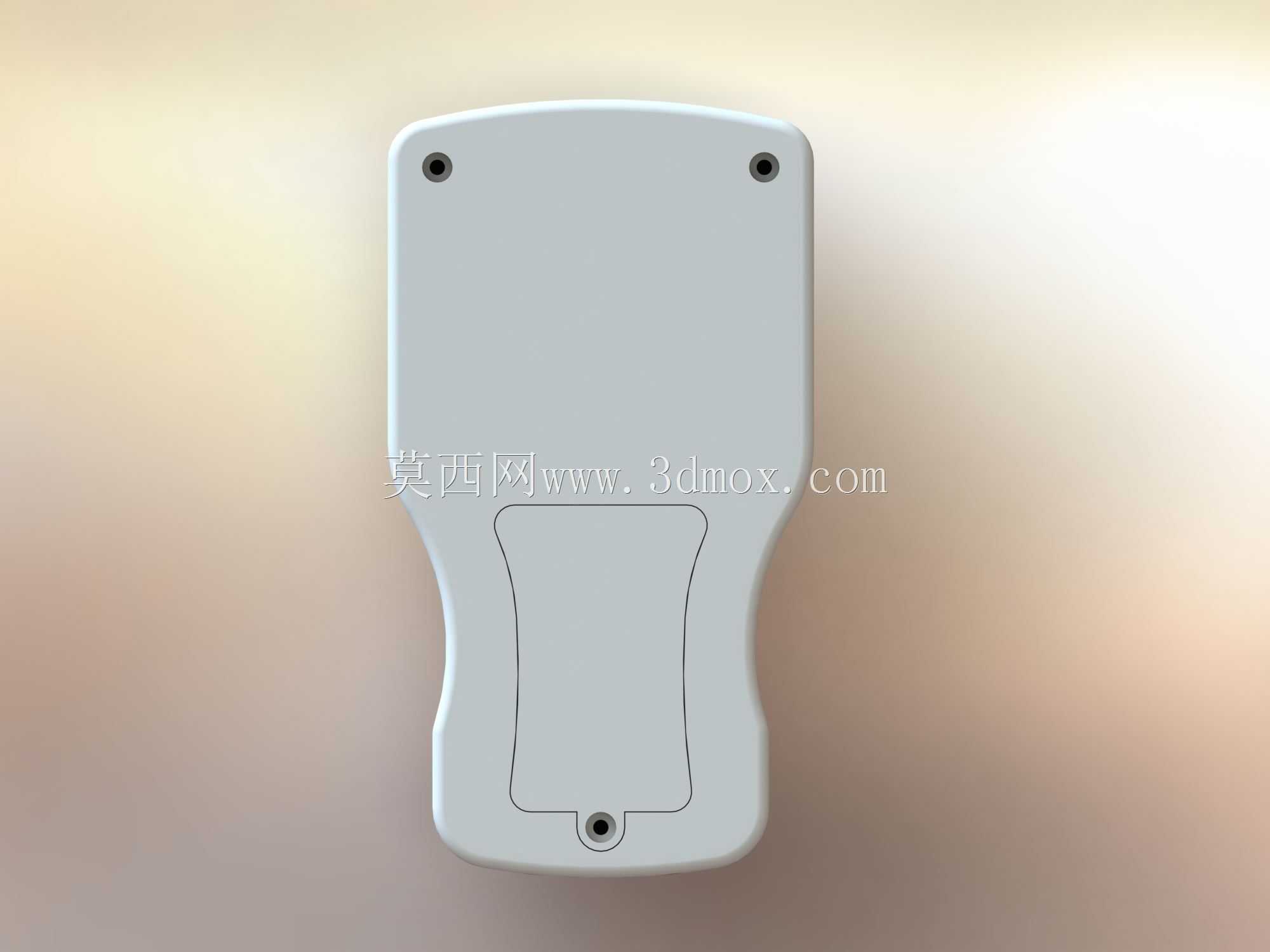

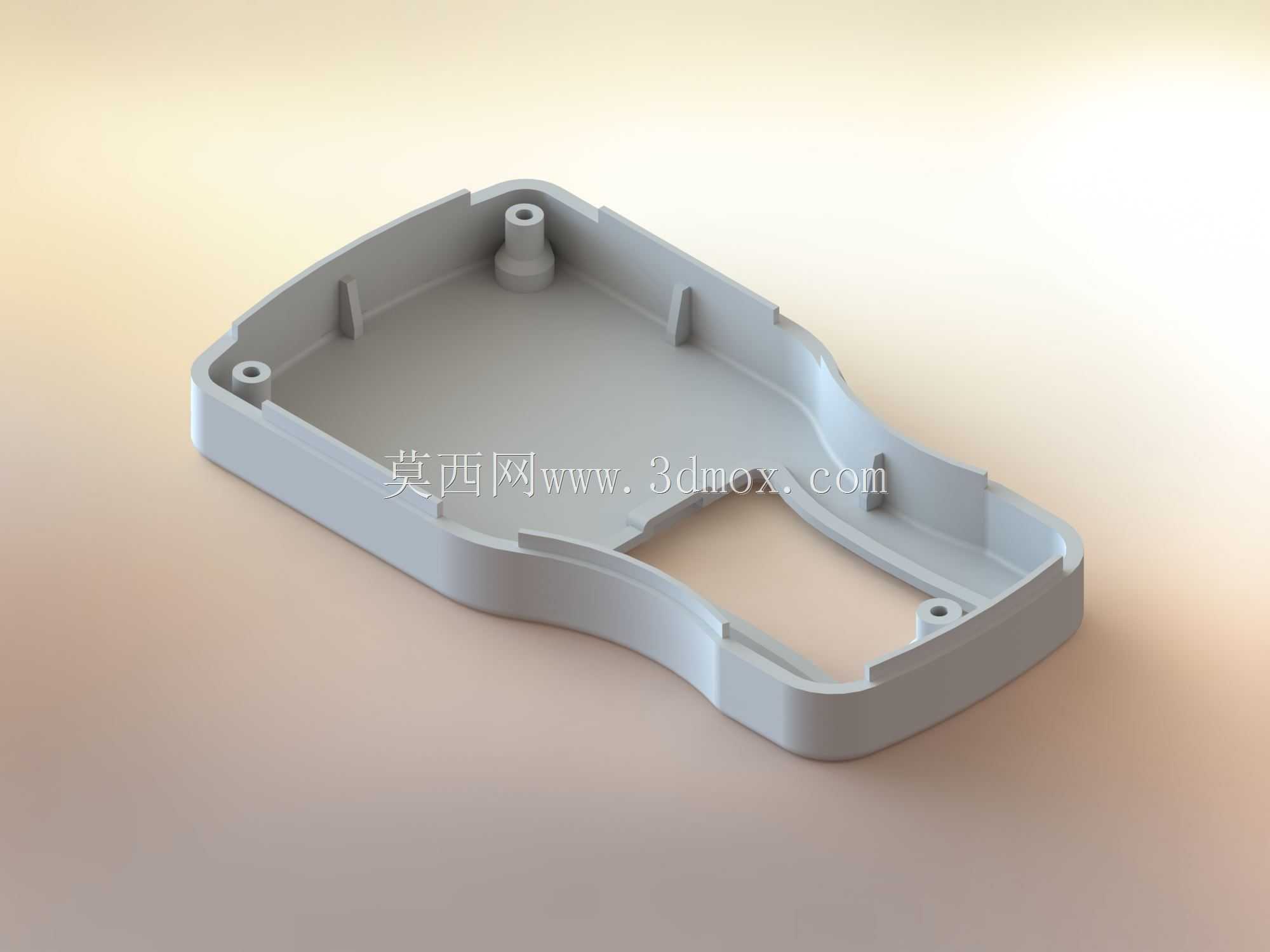

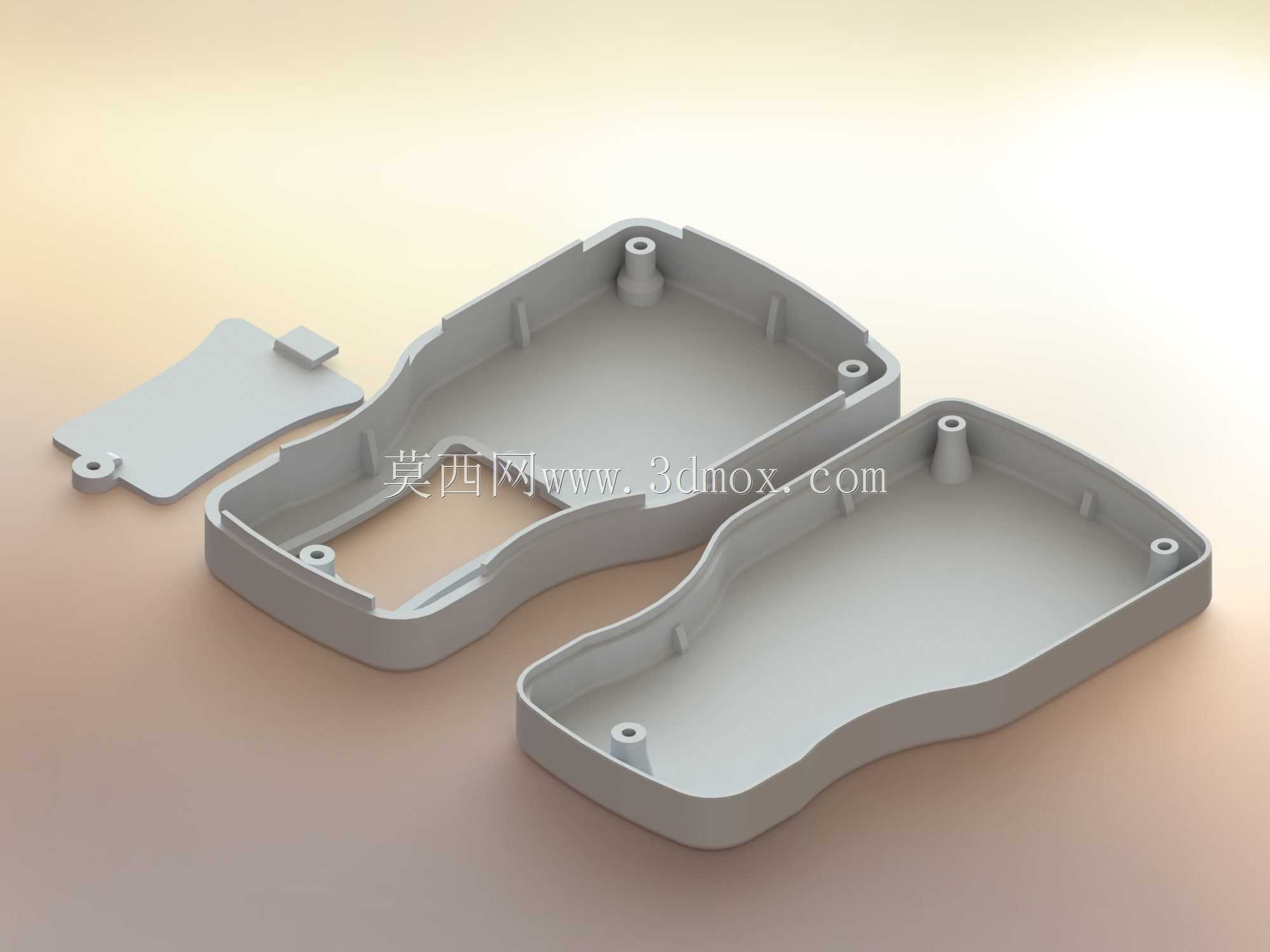

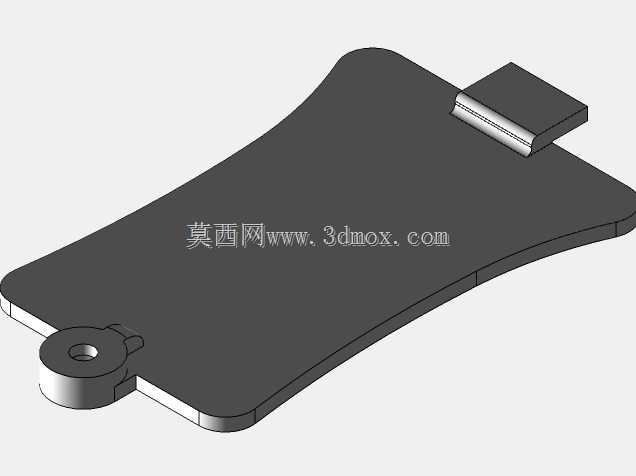

这款手持式外壳为三件套组合式塑胶结构，主要面向小型手持检测设备、便携数据采集终端、迷你型手持打印类电子项目的壳体配套需求，适配需要单手握持操作的便携电子场景，可覆盖工业巡检手持仪、家用便携检测设备、小型手持打印外设等多类产品的外壳使用需求，为内部电子元器件、功能模块提供可靠的防护与安装载体。整套壳体采用上下对合加中间功能嵌件的组合结构，上下壳体通过周圈均匀分布的卡扣与螺丝柱实现紧密扣合，配合位置设计有定位止口，能够保证装配后壳体接缝均匀，无错位翘曲问题，同时具备不错的防尘防溅能力，可适配日常手持使用场景下的防护需求。中间嵌件预留了显示屏或功能按键的镂空安装位，可根据实际项目需求适配不同尺寸的显示窗口或者操作按键组，嵌件与上下壳体的配合位置设计有定位卡槽，装配后不会出现松动移位的问题。壳体整体外形依据人体工学握持弧度设计，侧边轮廓贴合手掌自然弯曲的形态，长时间单手握持操作不易产生疲劳感，整体外轮廓尺寸控制在13厘米×7厘米×2.5厘米的边界范围内，属于便携设备的黄金握持尺寸，既可以容纳常规的电路板、电池、功能模组等内部元件，又不会因为体积过大影响手持便携性。壳体上的安装柱位置经过合理排布，对应常规手持电子设备的主板安装孔位，同时预留了电池仓的容纳空间，底部设计有挂绳孔结构，方便用户搭配挂绳防止设备滑落，侧边预留了接口避让位，可根据需求开设充电接口、数据传输接口的开孔。设计过程中充分考虑了注塑生产的工艺要求，所有壁厚保持均匀一致，转角位置均做了圆角过渡处理，避免注塑过程中出现缩水、缺胶等问题，同时壳体内部的筋位设计既提升了整体结构强度，又不会造成外观面的缩痕影响外观质感，用户可根据自身项目的实际需求，对壳体的开孔位置、表面纹理、卡扣结构进行灵活调整，适配不同功能的手持电子项目开发需求，大幅缩短产品开发阶段的壳体设计周期，降低开模前的结构验证成本。
