适配Arduino UNO的2.4英寸TFT液晶屏蔽板

　　在嵌入式开发与开源硬件项目落地过程中，人机交互环节的显示输出一直是开发者需要重点考量的部分，这款适配Arduino UNO开发板的2.4英寸TFT液晶屏蔽板，就是针对开源硬件快速原型开发场景设计的专用显示扩展部件。日常做小型智能设备原型、桌面级交互装置、教学实验项目时，很多开发者会受限于通用显示屏接线复杂、驱动适配繁琐的问题，这款屏蔽板直接采用叠层安装的设计思路，不需要额外飞线，直接插接在Arduino UNO的排针位置即可完成硬件连接，大幅降低了原型搭建的接线复杂度，也减少了杜邦线连接带来的接触不良、信号干扰等常见问题。

　　从功能特性来看，这款屏幕搭载SPFD5408驱动芯片，能够稳定驱动2.4英寸的TFT显示面板，支持彩色图像显示，可满足字符、图形、简单UI界面的输出需求，不管是做传感器数据实时显示、小型交互菜单、简单动画演示都能适配。设计时特意没有保留板载针头，一方面是控制整体叠装后的总厚度，避免插接后针头突出影响外壳装配，另一方面也减少了不必要的金属部件外露，降低开发调试过程中误触短路的风险。

　　做结构适配的时候需要重点关注安装边界尺寸，这款屏蔽板的外轮廓尺寸和Arduino UNO开发板的标准尺寸完全匹配，长宽边界与UNO板对齐，叠装后整体高度仅比屏幕本体厚度高出板基的1.6mm左右，在设计项目外壳时，只需要在对应屏幕位置预留2.4英寸面板的显示窗口，屏幕周边的固定孔位也和UNO板的标准安装孔同轴，不需要额外重新设计固定柱位置，直接沿用UNO板的固定结构就能完成整个显示模块的装配。

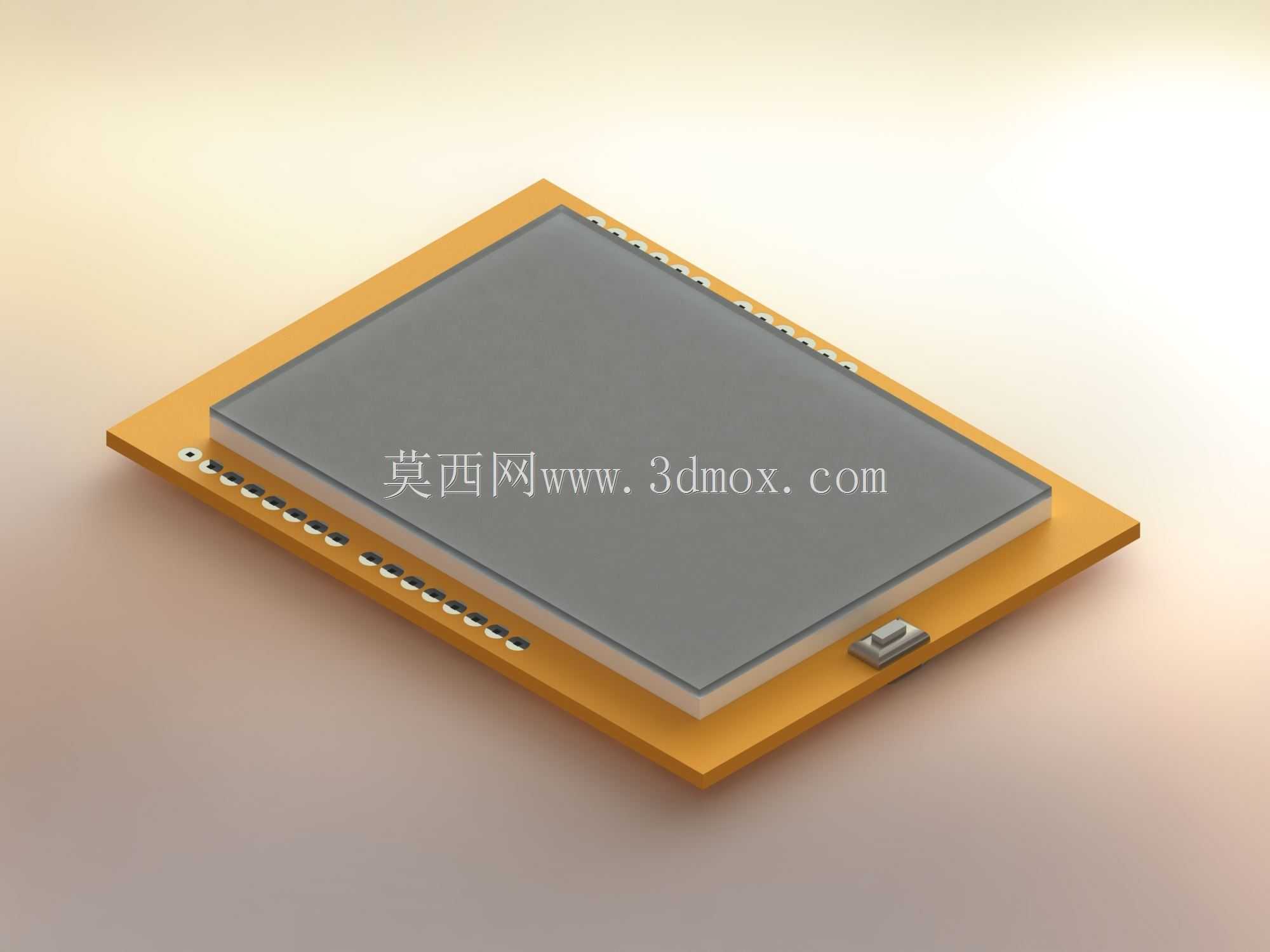

　　在实际项目应用中，这类屏蔽板常被用在小型环境监测装置上，用来实时显示温湿度、空气质量等传感器采集的数据；也会被用在简易桌面游戏机的原型开发中，作为游戏画面的输出载体；在电子教学场景里，学生可以直接用它完成显示驱动实验、UI交互实验，不需要从零开始做显示模块的硬件电路设计，能把更多精力放在功能逻辑开发上。设计建模时，屏幕的显示区域做了精准的边界还原，板载的周边元件位置也按照实际物料的尺寸做了等比例复刻，包括侧边的接口元件、板上的小型贴片元件的位置都和实物一致，在做整体装配干涉检查的时候，可以直接导入模型完成虚拟装配，提前验证外壳和屏幕、开发板之间的配合间隙，避免实际打样后出现屏幕顶壳、窗口对位偏移等问题。

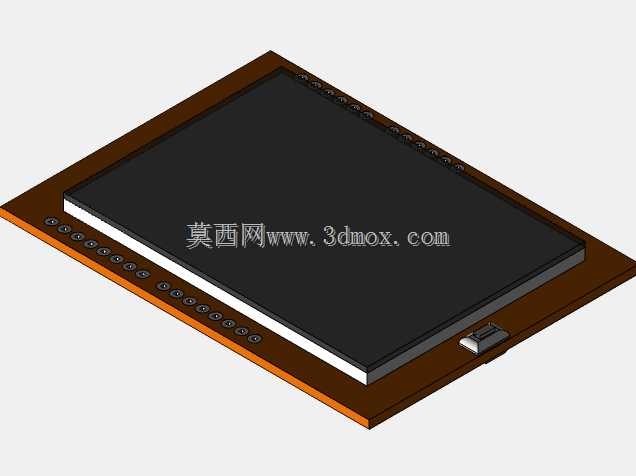

　　考虑到开源硬件项目的改装需求，这款屏蔽板的板边没有设计突出的异形结构，所有元件都布置在板基范围内，不管是做嵌入式内嵌安装，还是直接外露作为桌面装置的显示面，都能很好适配。和通用的裸屏模块相比，这种屏蔽板的设计把驱动电路、接口电路都集成在同一块板上，不需要开发者自行搭建驱动外围电路，硬件层面的稳定性更高，也减少了电路设计出错的概率。建模过程中对屏幕表面的显示区域和板基的分色做了区分，渲染时可以直观区分显示面和PCB基板部分，在做项目方案展示的时候，能够直接呈现最终产品的显示区域布局，方便方案评审时确认交互界面的预留位置是否合理。
