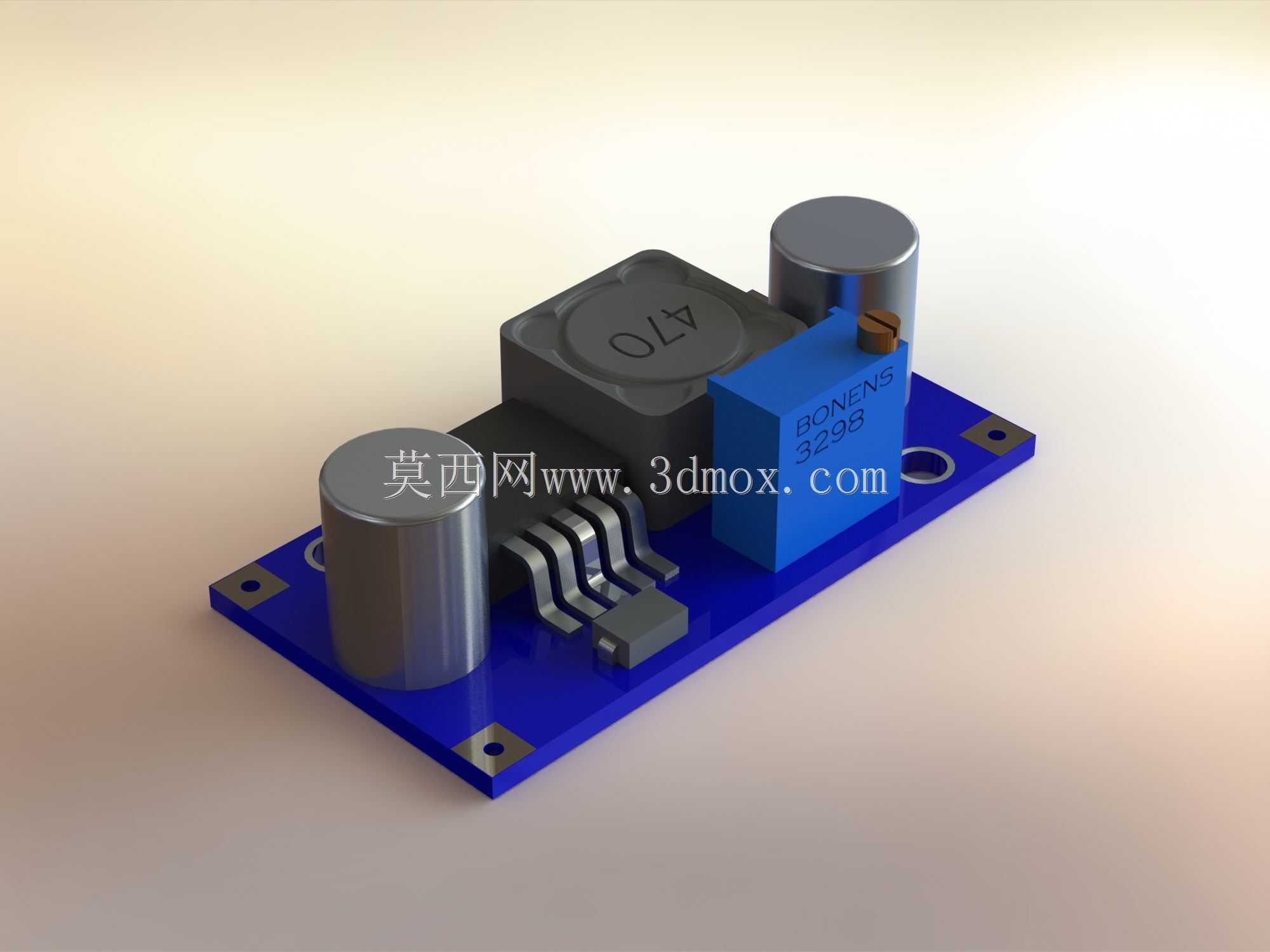

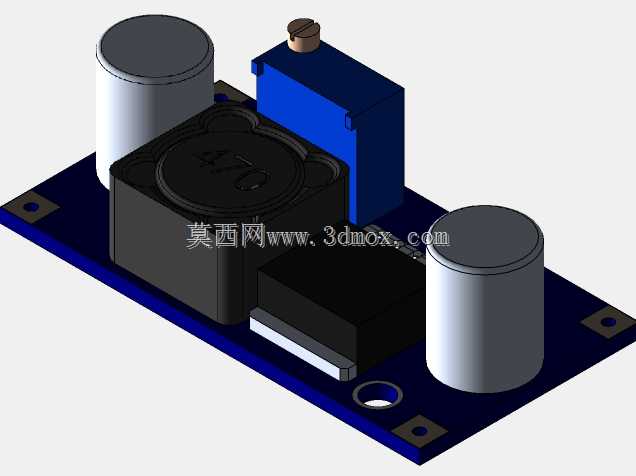

XL6009升压DC-DC电源转换模块结构设计

这款XL6009升压转换模块是电子供电系统中常用的直流电压变换部件，广泛应用在便携电子设备供电、车载低压电源升压、太阳能小功率发电输出调压、嵌入式开发板供电适配、小型工控传感节点供电等场景中，能够在输入直流电压低于目标输出电压的工况下，稳定输出可调的更高直流电压，解决不同电子部件供电电压不匹配的实际问题，避免因供电电压不足导致的设备工作异常、功能失效等情况。

从功能特性来看，该模块核心依托升压拓扑电路实现电压抬升，板载功率电感承担储能释能的核心作用，搭配输入输出侧的电解电容完成电压滤波，降低输出电压的纹波系数，保障后端用电设备获得平稳的直流供电；板载的蓝色多圈电位器可实现输出电压的连续可调，使用者可根据实际用电需求灵活调整输出电压值，适配不同负载的供电要求；功率芯片搭配散热焊盘设计，能够在额定功率范围内稳定工作，减少长时间带载下的热量堆积问题。

在设计思路上，这款模块采用单面板PCB布局，将大尺寸电解电容、功率电感、升压芯片、整流元件、调压电位器沿板身长度方向依次排布，既缩短了大电流回路的走线长度，降低线路损耗与电磁干扰，也给各个发热元件预留了足够的散热空间，避免元件之间热量互相传导影响工作稳定性。PCB板四角设计了标准的安装固定孔，可直接通过螺丝固定在设备壳体内部的安装柱上，也可搭配铜柱实现层叠安装，适配不同设备内部的安装空间。

从外形尺寸与安装边界来看，模块整体为长条形蓝色PCB板结构，板身宽度适配常见的面包板间距，也可直接嵌入小型塑料外壳中使用；板上最高的元件为直立式电解电容，整体安装高度控制在常规低压电源模块的通用尺寸范围内，不会占用过多的设备内部垂直空间；输入输出端预留了焊盘位置，既可以直接焊接导线完成接线，也可搭配接线端子实现免焊接快速接线，适配不同的组装工艺需求。模块的安装孔位间距符合小功率电源模块的通用安装规范，可直接替换同规格的其他升压模块，降低设备改版的设计成本，在小功率直流供电场景中具备很强的通用性与适配性。
