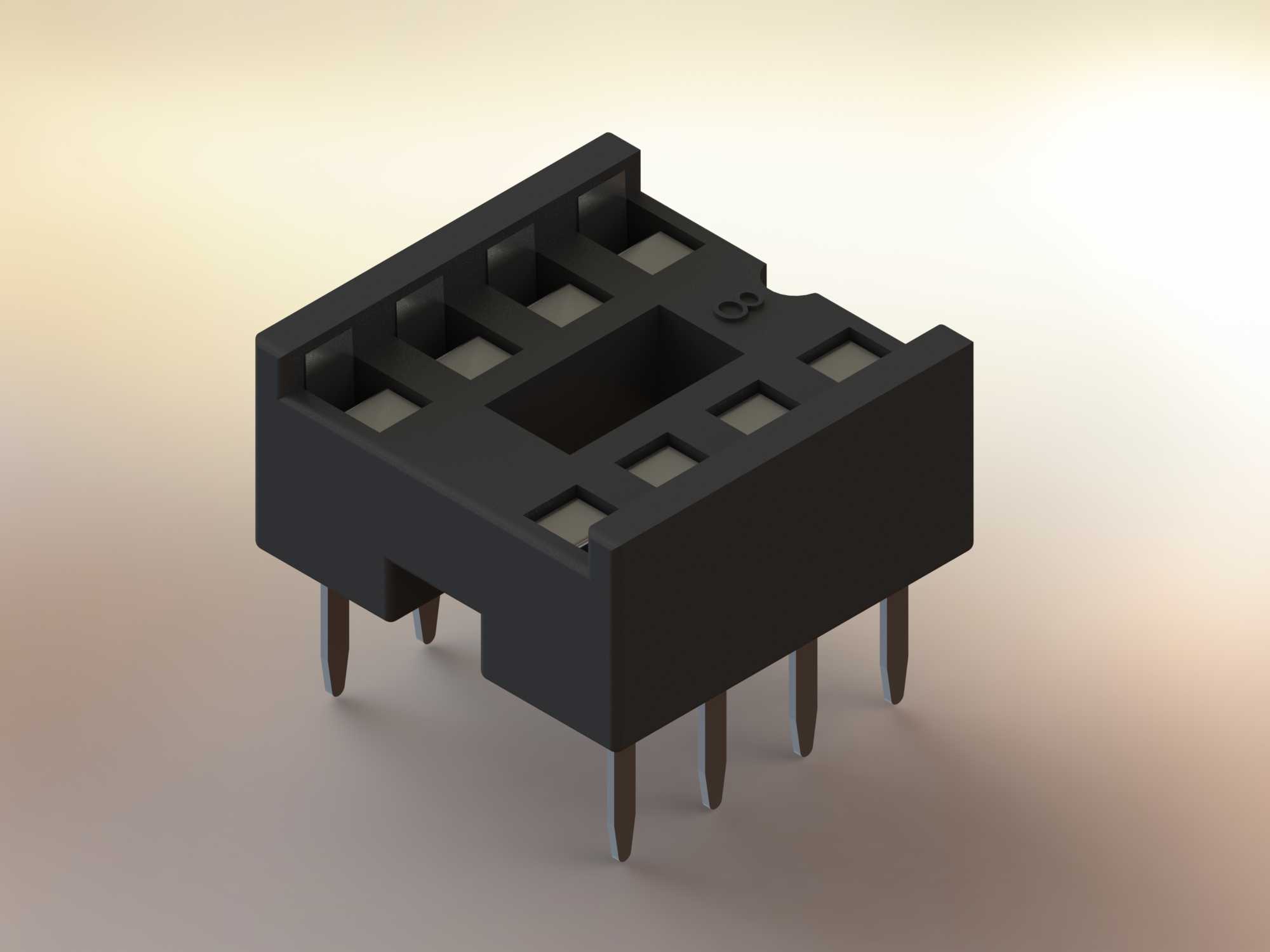

八针直插式集成电路配套插座结构

这款八针直插插座是电子电路组装领域常用的板级连接配件，主要适配双列直插封装的八引脚小型集成电路，常见应用场景涵盖手工电子原型制作、小批量工控电路板组装、教学实验电路搭建、老旧电子设备维修替换等领域，能够在不直接焊接集成电路芯片的前提下，实现芯片与印制电路板的可靠电气连接，既方便芯片的反复插拔调试，也能避免焊接高温对芯片造成的损伤，同时降低后期芯片故障更换的操作难度。从实际用途来看，这类插座可以承载八引脚DIP封装芯片的信号与电流传输，适配包括ATtiny系列小型单片机、通用八引脚运算放大器、小型逻辑芯片、电源管理芯片在内的多种元器件，在消费电子控制板、小型工控传感模块、DIY电子制作项目中都有广泛使用，能够大幅提升电路组装调试的灵活性，减少芯片拆焊带来的电路板焊盘损伤风险。产品功能特性上，该插座采用双侧各四针的直插引脚布局，引脚采用导电性能优异的金属材质，接触端设计有弹性夹持结构，当芯片引脚插入插座孔位时，弹性结构能够紧密贴合芯片引脚表面，保证接触电阻稳定，避免长期使用过程中出现接触不良、信号传输中断的问题；插座主体采用耐高温绝缘工程塑料注塑成型，具备良好的绝缘性能与焊接耐温能力，能够适配波峰焊、手工烙铁焊等常见的电路板焊接工艺，焊接过程中不会出现主体变形、孔位错位的问题。设计思路层面，这款插座采用一体式注塑成型的主体结构，将八个接触弹片精准定位在主体的对应孔位内，孔位间距严格遵循标准DIP封装的2.54mm引脚间距规范，保证芯片插入时每个引脚都能精准对应接触弹片，不会出现引脚错位、插偏的问题；插座主体上设计有定位标识，明确标注引脚1的对应位置，避免芯片插反造成电路短路或芯片烧毁；底部直插引脚长度经过优化，既能够保证穿过标准厚度印制电路板后露出足够的焊接长度，也不会因为引脚过长造成焊接后多余引脚修剪的额外工作量。外形尺寸与安装边界方面，该插座整体外形为长方体结构，宽度匹配标准八针DIP封装的两排引脚跨距，长度方向覆盖八个引脚的排布范围，安装时仅需要在印制电路板上按照标准间距钻出对应直径的安装孔，即可完成插座的插装焊接，插座本体高度较低，焊接完成后不会占用过多电路板上方的空间，能够适配外壳内部空间紧凑的电子设备组装需求，插座边缘做了圆角过渡处理，避免组装过程中尖锐边角划伤操作人员或周边线路绝缘层。
