Arduino UNO R3开发板亚克力安装底座

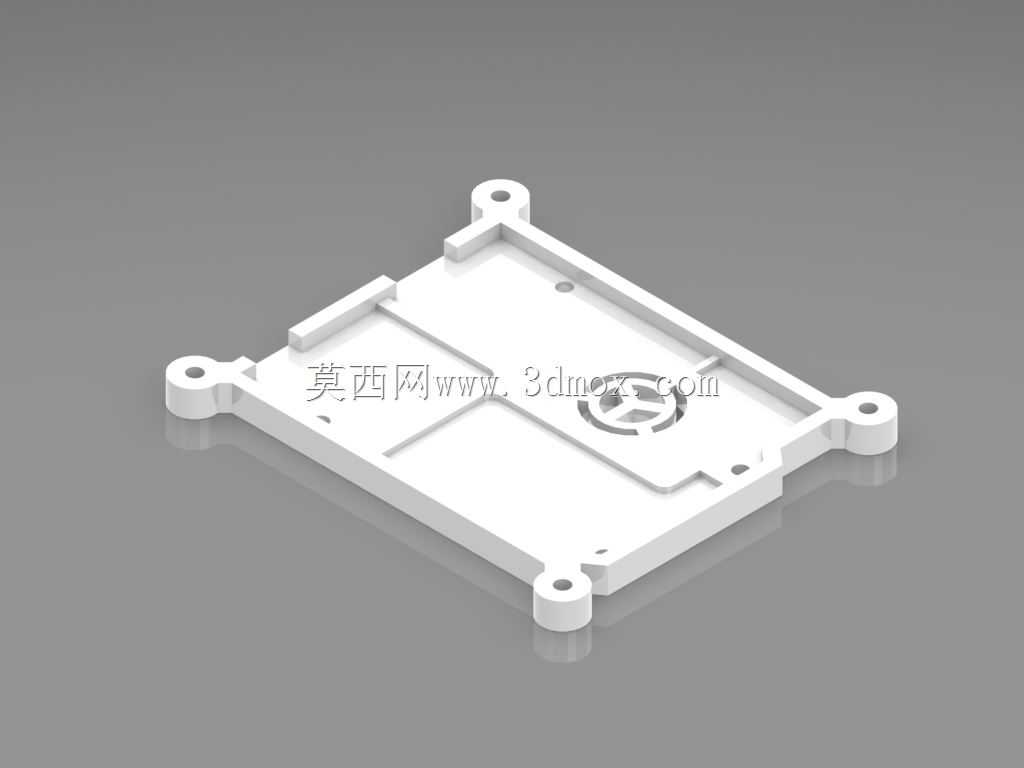

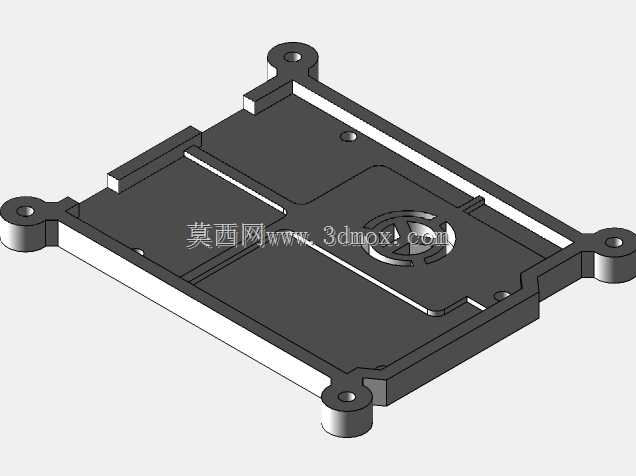

　　在电子实验室的日常调试场景中，开发板的固定防护一直是容易被忽略却直接影响操作效率的细节，这款适配Arduino UNO R3的安装底座，正是针对桌面实验场景下开发板易滑动、引脚易磕碰、接线时板体移位的痛点设计的结构件。从实际使用反馈来看，多数创客在搭建原型电路时，开发板直接放置在工作台面，不仅容易被散落的导线、工具剐蹭引脚，焊接调试时还会因为板体无固定出现偏移，导致虚焊、接线错位等问题，这款底座通过与开发板轮廓完全匹配的限位结构，能将板体牢牢嵌合在承托面上，配合四个角位的安装孔，既可以直接放置在桌面使用，也能通过M3螺丝固定在实验台架、设备外壳内部，适配不同的安装场景。

　　设计阶段优先考虑了加工可行性与装配容错性，整体采用平板式承托结构，没有复杂的倒扣或曲面特征，完全适配CNC雕刻加工的工艺特性，选用亚克力作为加工材料，一方面是因为亚克力材质硬度适中，加工时不易出现崩边，表面光洁度无需额外后处理，另一方面亚克力的绝缘特性可以避免开发板底部焊点与金属台面接触造成短路，同时自重适中，放置在桌面时不会因为接线拉扯出现移位。结构上，底座边缘设置了一圈高出承托面1.5mm的限位挡边，挡边的内轮廓与Arduino UNO R3的板体外轮廓保留0.2mm的装配间隙，既可以让开发板顺利卡入，又不会因为间隙过大出现晃动，挡边在USB接口、电源接口、排针位置都做了避让缺口，不会影响线材插拔与排针接线。

　　四个角位的安装孔采用沉孔设计，使用M3盘头螺丝固定时，螺丝头可以完全沉入沉孔内，不会突出底座底面，保证底座放置时的平整度，每个安装孔的中心距严格匹配通用电子实验架的安装孔位标准，孔位周边做了2mm的加厚凸台，避免螺丝锁紧时出现亚克力开裂的问题。承托面中心位置设计了圆形的镂空减重区域，同时这个区域刚好对应开发板主控芯片的位置，能够提升芯片的散热效率，避免长时间运行时热量在板底积聚，镂空区域边缘做了R1的圆角过渡，没有尖锐棱角，防止拿取时划伤手部。

　　从安装边界来看，底座整体外轮廓尺寸比开发板单边宽出5mm，整体长宽尺寸为78mm*58mm，底座总厚度为4mm，其中承托面厚度2.5mm，挡边高度1.5mm，沉孔深度1.5mm，安装孔直径3.2mm，沉孔直径6mm，这些尺寸参数既保证了结构强度，又不会占用过多的桌面空间。实际测试中，将开发板卡入底座后，整体重心偏低，即使在倾斜15度的台面上也不会出现滑坠，接线时拉扯导线，板体不会出现移位，焊接排针时底座可以隔绝焊台传递的部分热量，避免桌面被烫损。

　　不同于市面上常见的3D打印底座，这款CNC加工的亚克力底座表面平整度更高，长期使用不会出现翘曲变形，挡边的尺寸精度可以控制在0.1mm以内，装配时不会出现卡滞或者松动的问题。针对实验室场景下可能出现的试剂滴落、焊渣掉落情况，亚克力材质可以直接用酒精擦拭清洁，不会被常规实验试剂腐蚀，表面轻微划痕也可以通过抛光处理修复，使用寿命远高于普通塑料底座。在设备集成场景中，这款底座也可以作为开发板的内置固定件，安装在小型智能设备的外壳内部，通过四个角位的螺丝将底座与外壳连接，开发板直接卡入底座即可完成固定，不需要额外在开发板上打孔，避免损伤电路板走线，后期维护时可以直接将开发板从底座中取出，不需要拆卸固定螺丝，大幅提升设备组装与维护的效率。

　　设计过程中还考虑了不同批次开发板的尺寸公差问题，针对复刻版开发板与原版开发板的尺寸细微差异，挡边的内轮廓尺寸做了适配优化，只要是符合Arduino UNO R3标准尺寸的开发板，无论是原版还是合规复刻版，都可以顺利装入底座，不会出现适配问题。承托面没有设置多余的卡扣结构，避免长期使用后卡扣断裂导致固定失效，采用全周挡边的限位方式，结构可靠性更高，耐受反复拆装的次数远高于卡扣式结构。
