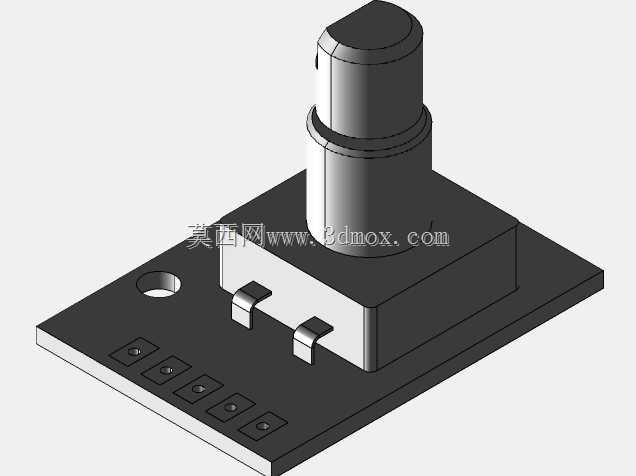

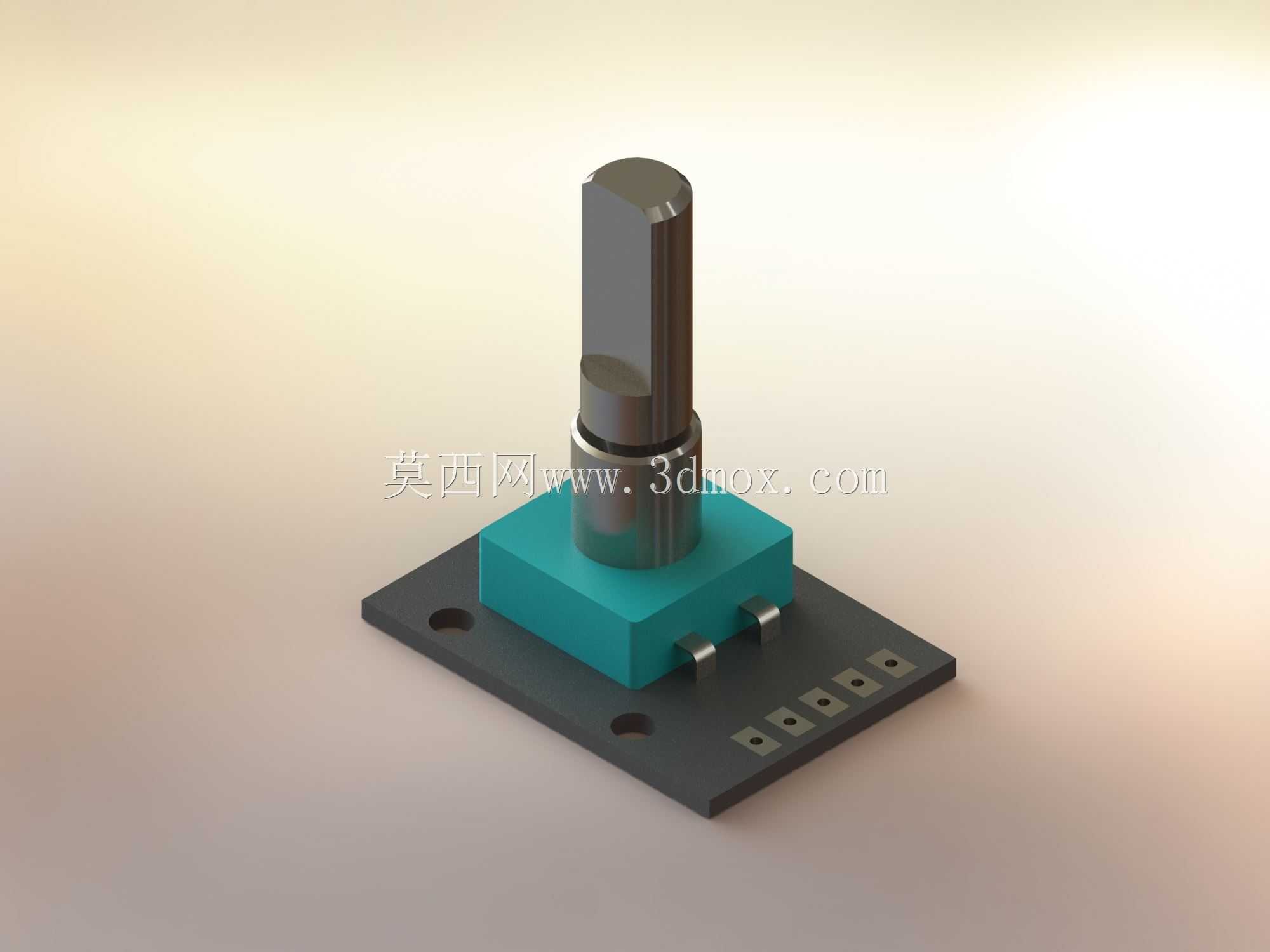

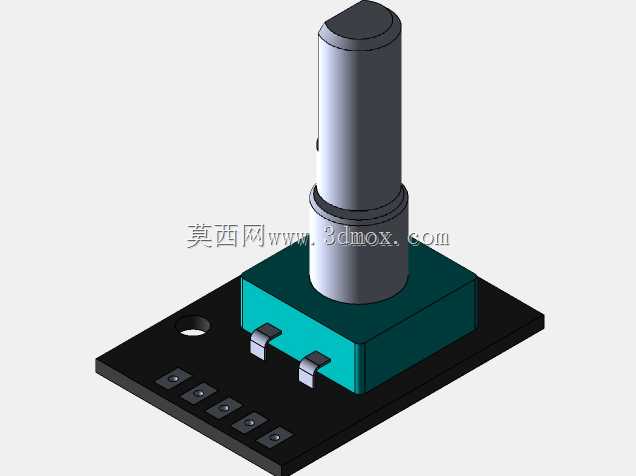

KY-040旋转编码器带安装板结构设计

这款旋转编码器是小型增量式旋转信号采集元件，常被应用在消费电子旋钮调节、小型工控设备参数输入、智能家电档位切换、嵌入式开发实验平台等场景中，能够将轴体的旋转角位移、旋转方向转化为对应的电信号输出，供主控电路识别处理，实现参数增减、菜单切换、功能触发等交互操作，相比传统电位器具备旋转寿命长、无角度限制、可识别旋转方向的优势，在需要多档位连续调节的交互场景中应用十分广泛。该款为一体式带安装载板的结构设计，核心传感主体采用方型基座加高圆柱轴套的结构，轴体为扁位D型输出轴，能够直接匹配标准规格的塑料旋钮，安装时无需额外加工轴体适配结构，轴体与基座之间设置有定位台阶，能够限制旋钮下压的安装位置，避免旋钮过度下压触碰基座表面影响旋转手感。基座底部直接焊接固定在黑色PCB载板上，载板预留了标准的安装固定孔位，孔位间距匹配通用面包板、小型设备控制面板的安装孔距，安装时可以直接通过螺丝穿过载板固定孔完成锁紧固定，无需额外设计编码器的夹持固定结构，载板边缘引出了焊接式引脚，引脚间距符合标准2.54mm排针规格，既可以直接焊接导线连接电路，也可以焊接排针插接在面包板上做原型验证，适配不同场景的接线需求。设计过程中充分考虑了小型化设备的安装空间限制，整体结构紧凑，载板外形方正，安装边界清晰，在做结构堆叠设计时可以直接将载板轮廓作为安装避让参考，基座与载板的焊接位置做了定位凸点设计，能够保证焊接时编码器主体与载板的垂直度，避免轴体倾斜导致的旋转卡滞、手感不均问题。轴体旋转时带有清晰的档位段落感，每一个段落对应固定的脉冲输出，能够让使用者在盲操作时也能清晰感知调节的档位幅度，适配车载设备、工业手持终端等需要盲操作的使用场景，载板上的引脚标识清晰，接线时可以快速对应电源、信号输出、接地引脚，降低接线出错的概率。
