双齿轮配套空心轴轴承组件结构设计

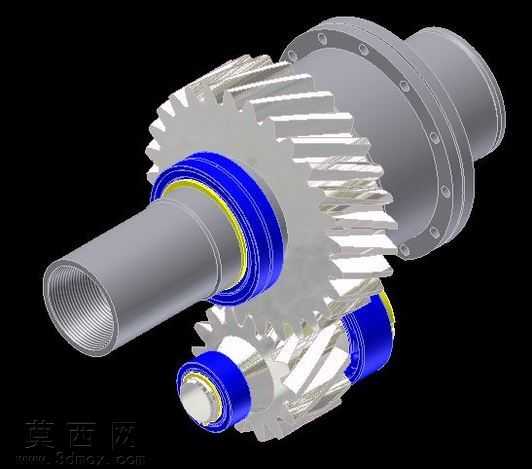

本作品采用Autodesk Inventor完成全参数化三维建模，整体围绕双齿轮啮合传动搭配空心轴的轴承支撑结构展开设计，建模过程中严格遵循机械传动部件的装配公差规范，对每一处配合面做了精准的尺寸约束。首先搭建空心主轴的基础模型，主轴内部设计为空心通腔结构，端部加工有内螺纹用于外接管路或连接件，轴身预留多道轴肩用于轴承、齿轮的轴向定位，建模时对轴肩过渡处做了圆角处理，避免应力集中问题。齿轮部分采用斜齿圆柱齿轮结构，建模时通过参数化方程生成渐开线齿廓，对齿面做了平滑过渡处理，保证啮合传动的平稳性，主齿轮与空心轴采用过盈配合加周向定位的装配方式，副齿轮与配套短轴同样采用定位装配结构。轴承部分采用带密封结构的滚动轴承，建模时还原了轴承内圈、外圈、滚动体、密封胶圈的完整结构，轴承与轴、轴承与安装座的配合面分别设置了对应的公差约束，轴承外侧的蓝色密封端盖做了细节建模，端盖上的安装孔、密封唇结构都完整呈现。渲染阶段采用金属材质为主，轴身、齿轮、轴承金属部件赋予磨砂钢材质，调整金属粗糙度、反射率参数还原真实金属质感，密封端盖赋予深蓝色工程塑料材质，与金属部件形成清晰的视觉区分，背景采用纯黑色突出组件本身的结构细节，渲染时开启环境光遮蔽效果，让部件之间的装配缝隙、结构层次更清晰。设计思路上围绕紧凑传动的需求，将双齿轮啮合结构与空心轴轴承支撑整合为一体，既保证齿轮传动的扭矩传递效率，又通过空心轴的设计实现减重、通油或穿线的附加功能，整体装配结构无干涉，各部件的拆装顺序符合机械装配工艺要求，可直接用于传动机构的原理演示、结构参考以及后续的工程图导出。
