带液压马达塑料轴承的链轮传动组件

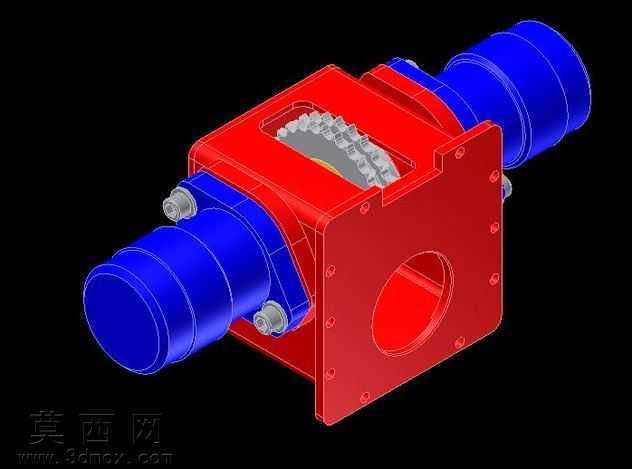

本作品为集成双液压马达与塑料轴承的链轮传动组件三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据链传动啮合标准确定链轮的齿形参数、节距与齿圈厚度，对轮齿部分进行渐开线齿廓的精准绘制，保证轮齿与配套链条啮合时的传动精度，避免出现卡链、跳链的工况问题。模型整体采用模块化建模思路，将组件拆分为链轮主体、双侧液压马达、塑料轴承、安装箱体四个核心模块分别建模后完成装配约束，装配过程中严格校验各部件的同轴度与配合公差，其中轴承安装位与塑料轴承采用过渡配合约束，液压马达输出轴与链轮内孔采用键连接配合约束，还原真实机械装配的配合关系。材质与渲染阶段，对安装箱体赋予红色金属漆材质，调整漆面的反光度与粗糙度参数模拟工业铸件的漆面质感；双侧液压马达外壳赋予深蓝色工程塑料材质，添加细微的磨砂纹理表现马达外壳的注塑表面特征；链轮轮齿部分赋予银灰色金属材质，添加轻微的磨损纹理提升模型真实感；塑料轴承部分赋予半透明白色工程塑料材质，区分于金属结构件。结构设计上，箱体采用方形法兰安装结构，法兰面预留均匀分布的安装螺孔，方便组件整体在设备机架上的固定安装；箱体中部开设观察窗口，可直观查看内部链轮与链条的啮合运行状态，便于日常运维检查；双侧液压马达对称布置，可实现双输入驱动的传动需求，适配大扭矩输出的传动工况；塑料轴承的选用可降低传动过程中的摩擦损耗，同时具备一定的自润滑性能，减少日常维护的润滑频次。建模过程中对所有零件进行了倒角、圆角等工艺特征处理，避免锐边结构，还原真实机加工零件的工艺特征，同时对模型进行了干涉检查，确保各运动部件在运行过程中无结构干涉，可直接用于后续的工程图导出、运动仿真分析以及3D打印样件验证等工作。
