不锈钢嵌入式冰箱门锁紧机构设计

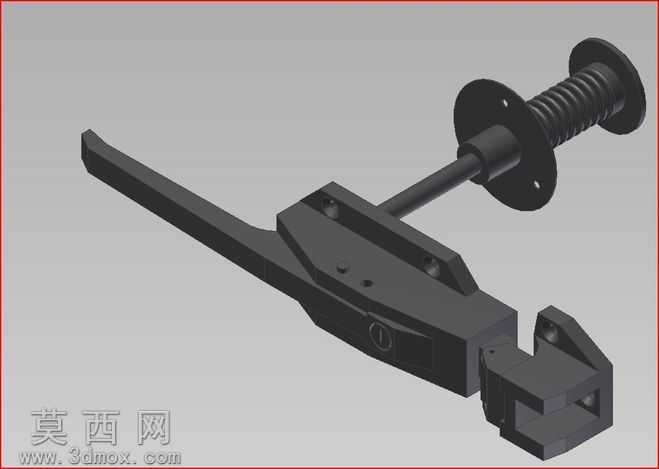

本作品为冰箱门配套的锁紧机构三维模型，整体采用不锈钢材质进行设计还原，建模过程中严格遵循家用冰箱门体的安装尺寸规范，对锁体的每一处结构都做了精细化的参数化建模。首先从锁体的基座部分开始搭建，通过草图绘制基座的安装定位孔、锁舌容纳腔的轮廓，使用拉伸、切除特征完成基座主体造型，确保基座的安装法兰盘孔位与冰箱门预设的安装点位完全匹配，法兰盘边缘做了圆角过渡处理，避免安装时划伤门体保温层。其次对锁舌传动结构进行建模，长条形锁舌的滑动轨道做了等距间隙设计，预留0.2mm的装配公差，保证锁舌伸缩过程顺滑无卡滞，锁舌前端的勾扣结构做了15度的导向斜面，方便关门时锁舌自动滑入锁座完成扣合。针对锁体的复位组件，建模时还原了弹簧的螺旋结构，按照标准弹簧参数绘制螺距、线径、有效圈数，弹簧两端的磨平结构也做了细节处理，确保弹簧装配后可以稳定提供复位弹力，不会出现偏位卡顿的问题。锁体尾部的调节旋钮部分，表面做了防滑滚花结构的建模，旋钮与传动杆的连接采用卡扣式结构设计，方便后期维护时快速拆卸。材质渲染阶段，整体赋予哑光不锈钢材质，调整材质的粗糙度、金属度参数，还原不锈钢五金件的真实质感，对锁体的活动接触面做了轻微的抛光质感区分，突出部件之间的装配关系。设计思路上充分考虑冰箱门的使用场景，锁体整体采用嵌入式安装结构，外露部分仅保留旋钮和锁舌勾头，不会破坏冰箱门的整体外观，同时锁体的内部结构做了防水挡边设计，避免冰箱内的冷凝水渗入锁体内部造成锈蚀卡顿，所有的棱角位置都做了R1以上的圆角处理，符合家用产品的安全设计规范，避免用户操作时被尖锐棱角划伤。
