下击式水力驱动发电装置结构设计

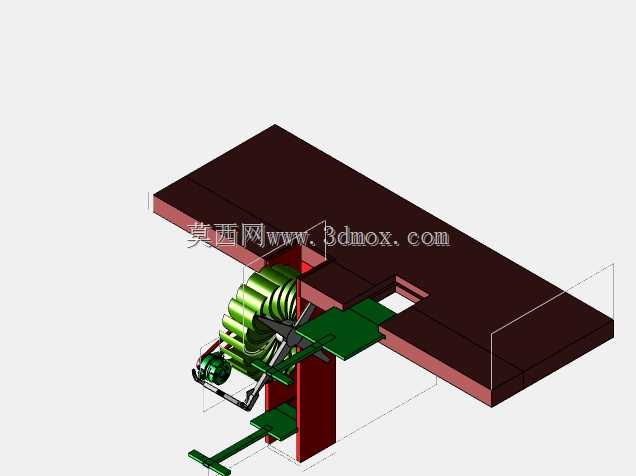

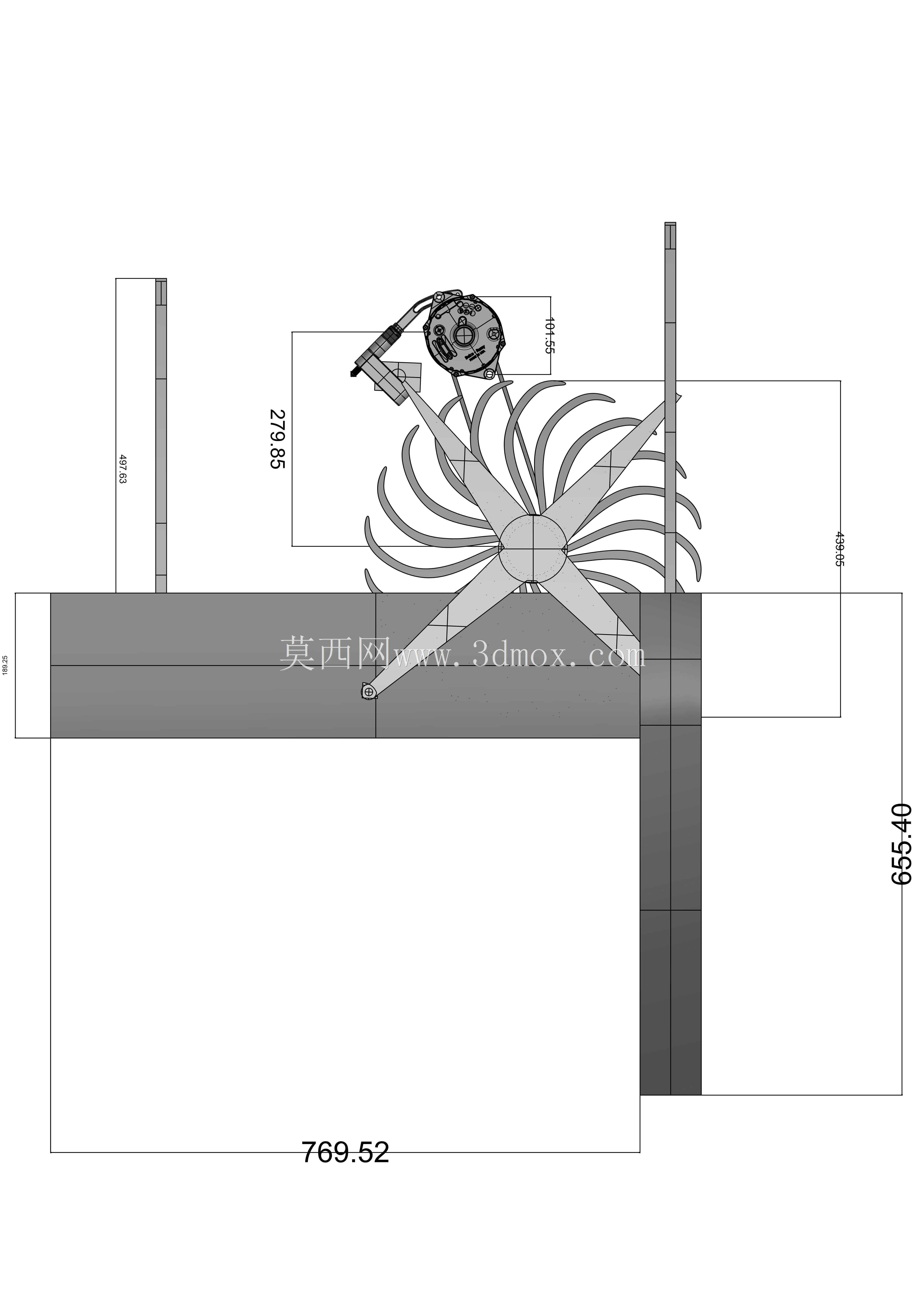

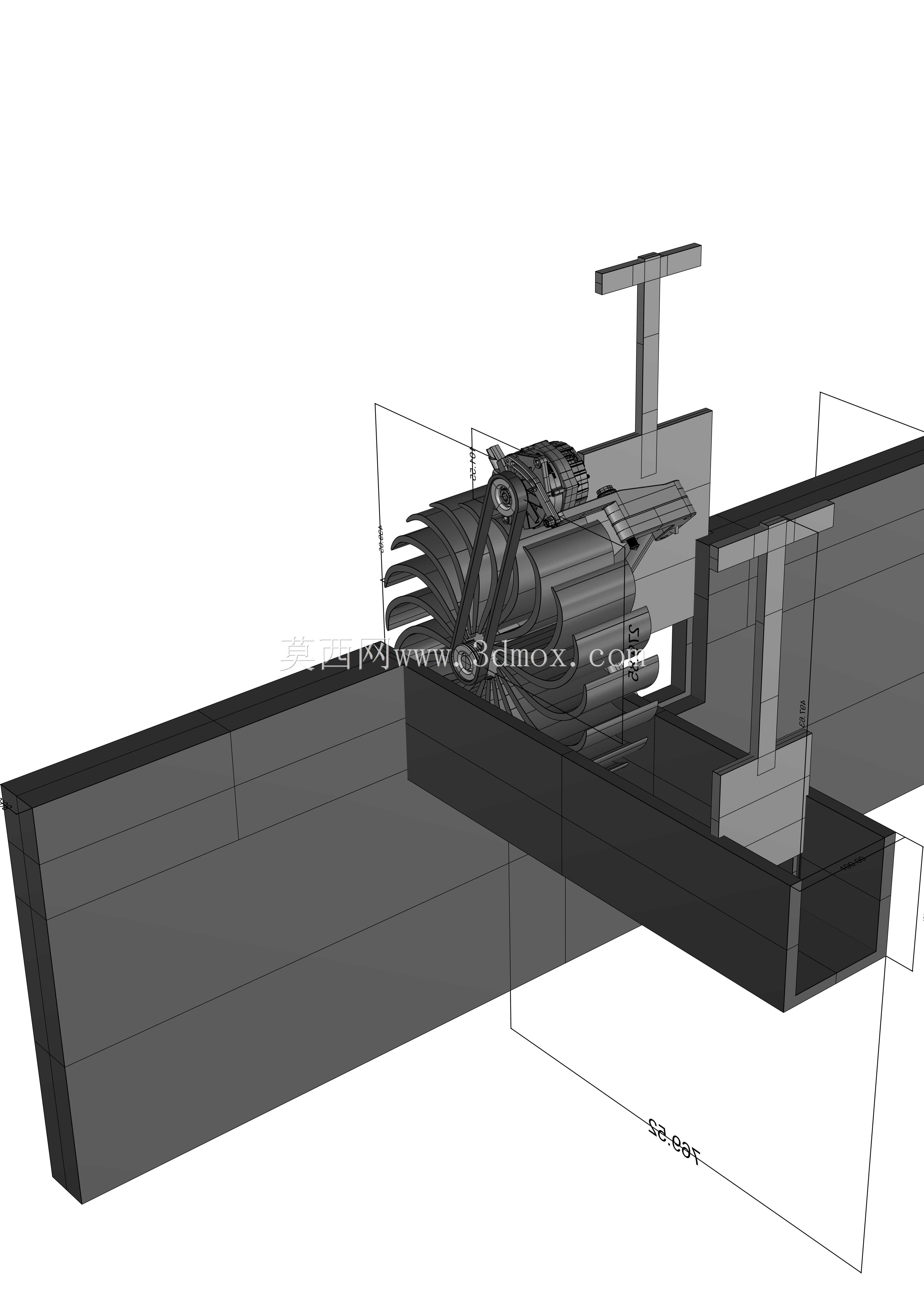

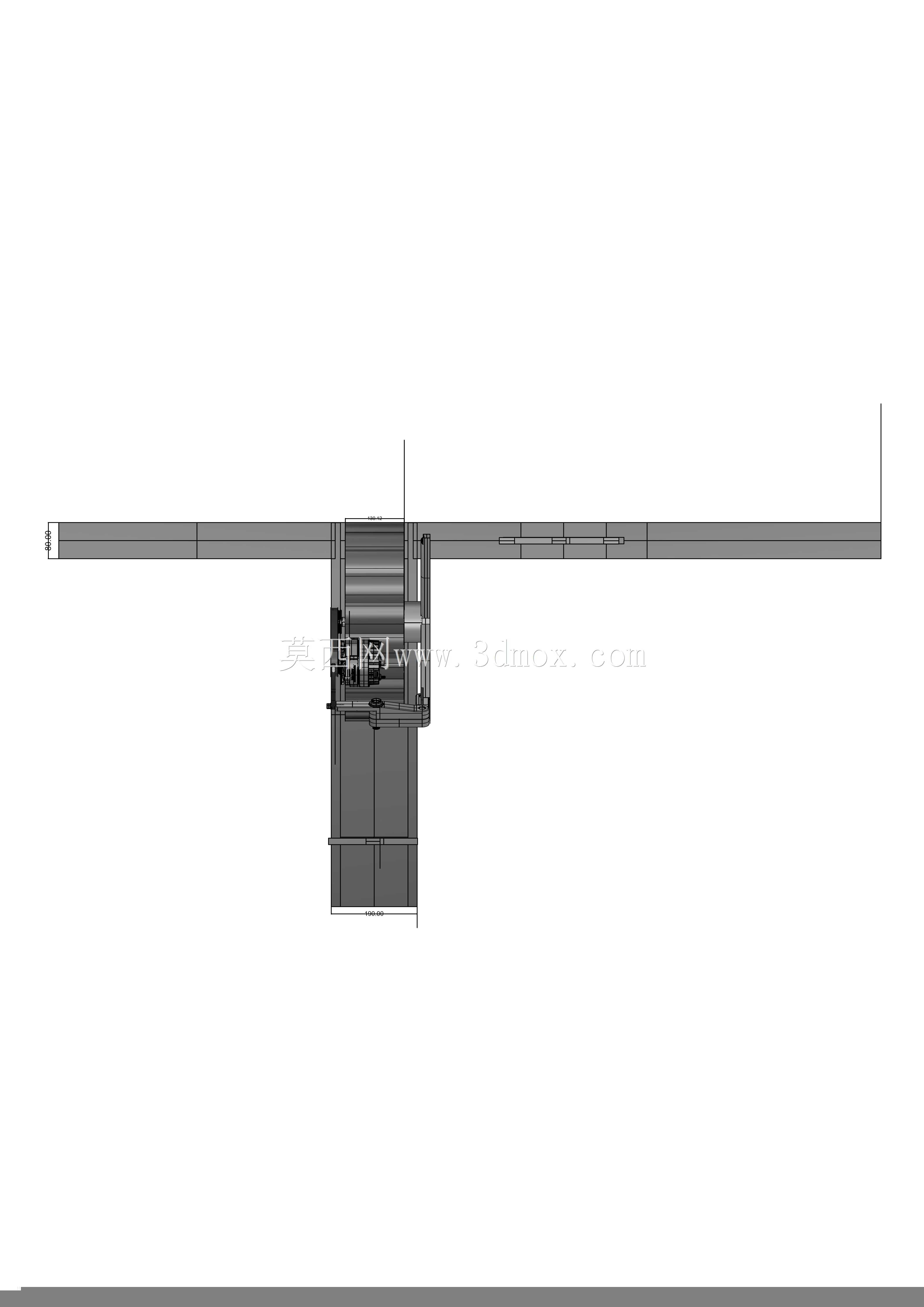

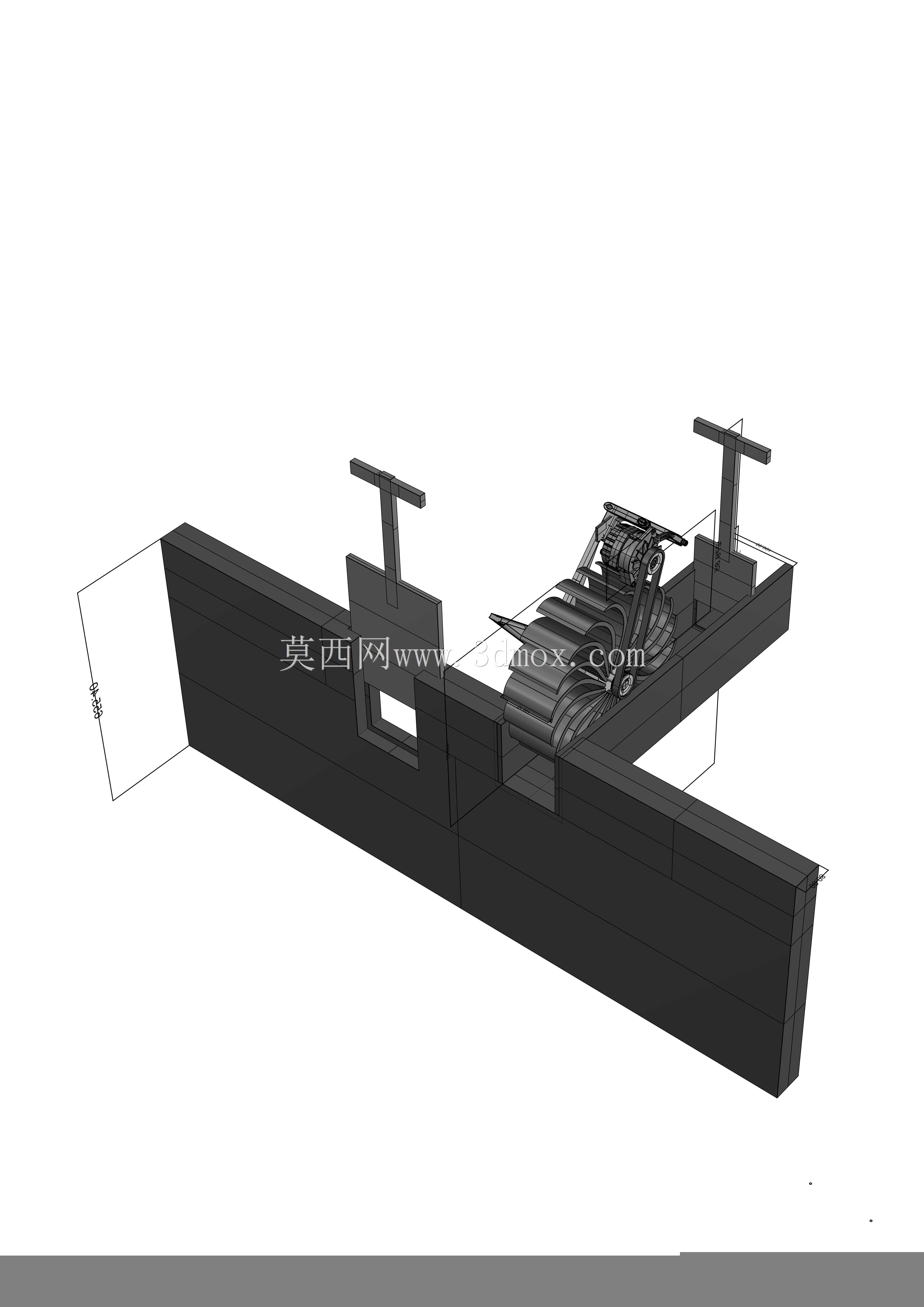

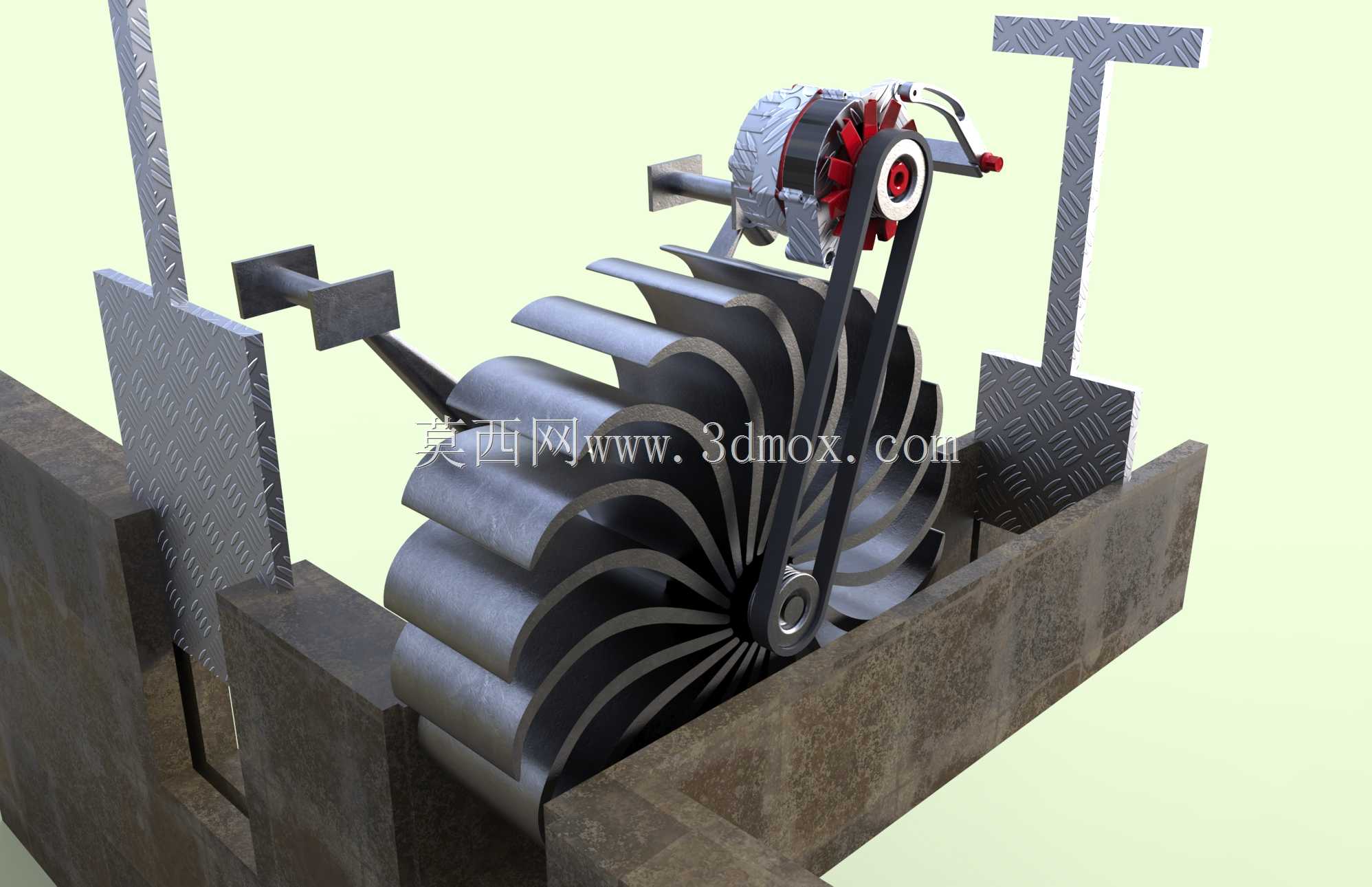

这款下击式水力驱动发电装置，主要面向小型分布式离网供电场景设计，可适配山区自然溪流、农田灌溉引水渠、小型坝体泄流道等具备稳定自然落差水流的区域，为偏远散居农户、野外监测站点、小型景观配套设施提供独立的低压电力供给，无需外接电网布线，也无需消耗化石燃料，仅依靠水流的动能即可完成电能转换输出。装置整体采用开渠式安装布局，核心做功部件为径向布置的多弧面勺型水轮，水轮叶片采用内凹曲面设计，可最大程度承接下泄水流的冲击动能，减少水流侧向溅射带来的能量损耗，水轮转轴采用双侧支撑结构固定在混凝土导流槽的侧壁支架上，安装时水轮下沿浸入水流深度控制在叶片高度的三分之一处，既保证水流可以充分冲击叶片做功，又避免叶片入水过深带来的旋转阻力。水轮的动力输出端通过同步带传动结构连接上方的永磁发电单元，传动比经过匹配设计，可将水轮每分钟几十转的低转速提升至发电单元所需的额定工作转速，传动结构外侧设置有防护挡板，避免户外环境下的落叶、碎石卡入传动带与带轮的啮合间隙，发电单元通过可调式张紧支架固定在顶部横梁上，可根据传动带的磨损老化情况调整安装位置，维持合适的皮带张紧度，降低后期维护的操作难度。两侧的立式支架采用花纹钢板折弯焊接成型，表面做防滑防锈处理，既作为整个上部结构的承载支撑，也可作为日常检修时的操作踏台，底部的导流槽采用斜坡式截面设计，进水端做圆弧过渡引导水流平顺冲向水轮叶片，出水端做扩口结构降低水流流速，避免冲刷渠基造成结构沉降。整套装置的安装边界可根据实际渠宽灵活调整支架跨度，水轮直径可根据现场水流落差大小做适配性修改，整体结构无复杂精密部件，普通具备基础机械加工能力的乡村站点即可完成制作与装配，运行过程中无污染物排放，也不会对河道内的水生生物活动造成明显阻隔，适合在生态敏感的郊野区域推广使用。
