工业级燃气轮机成套机组结构设计

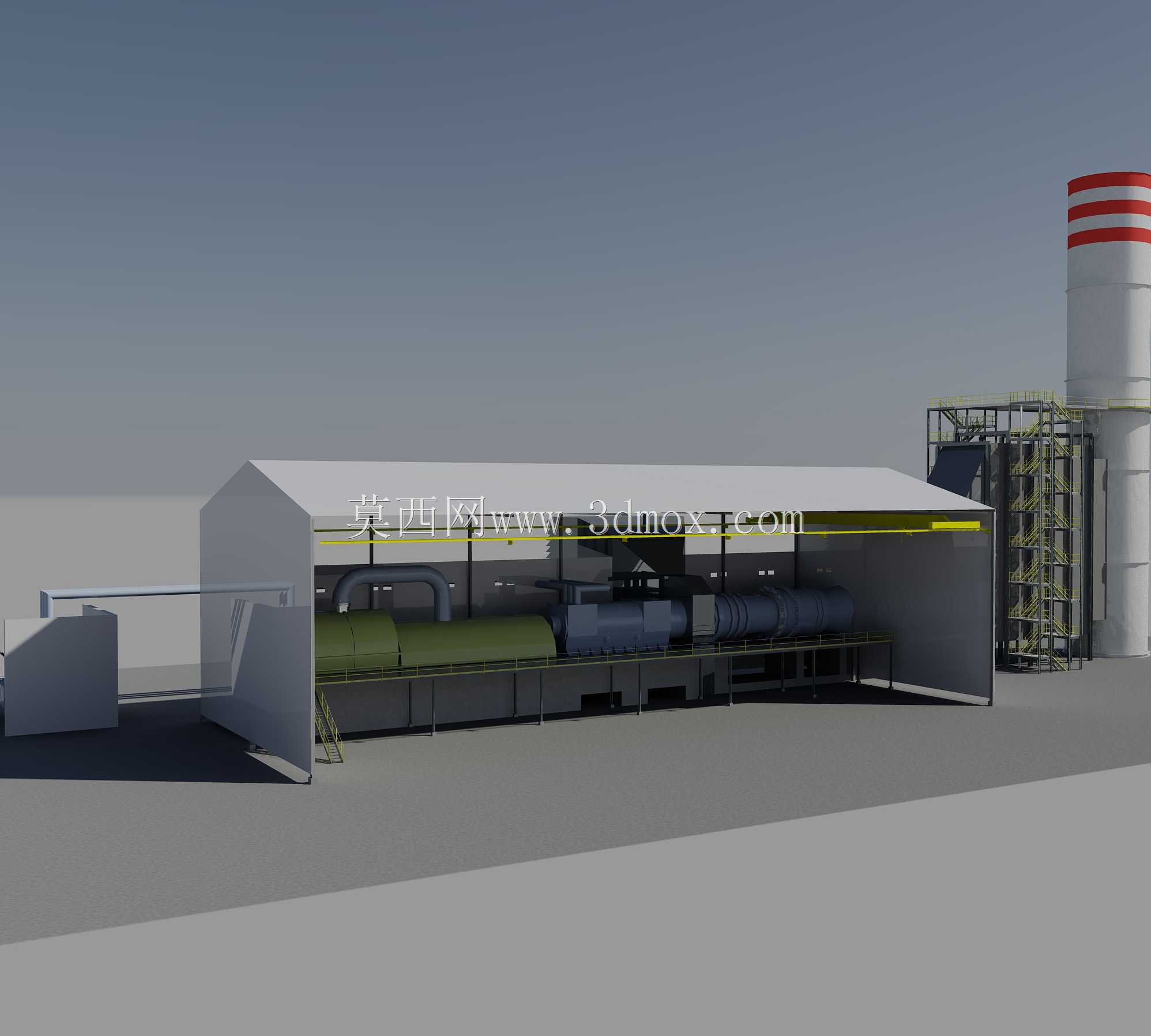

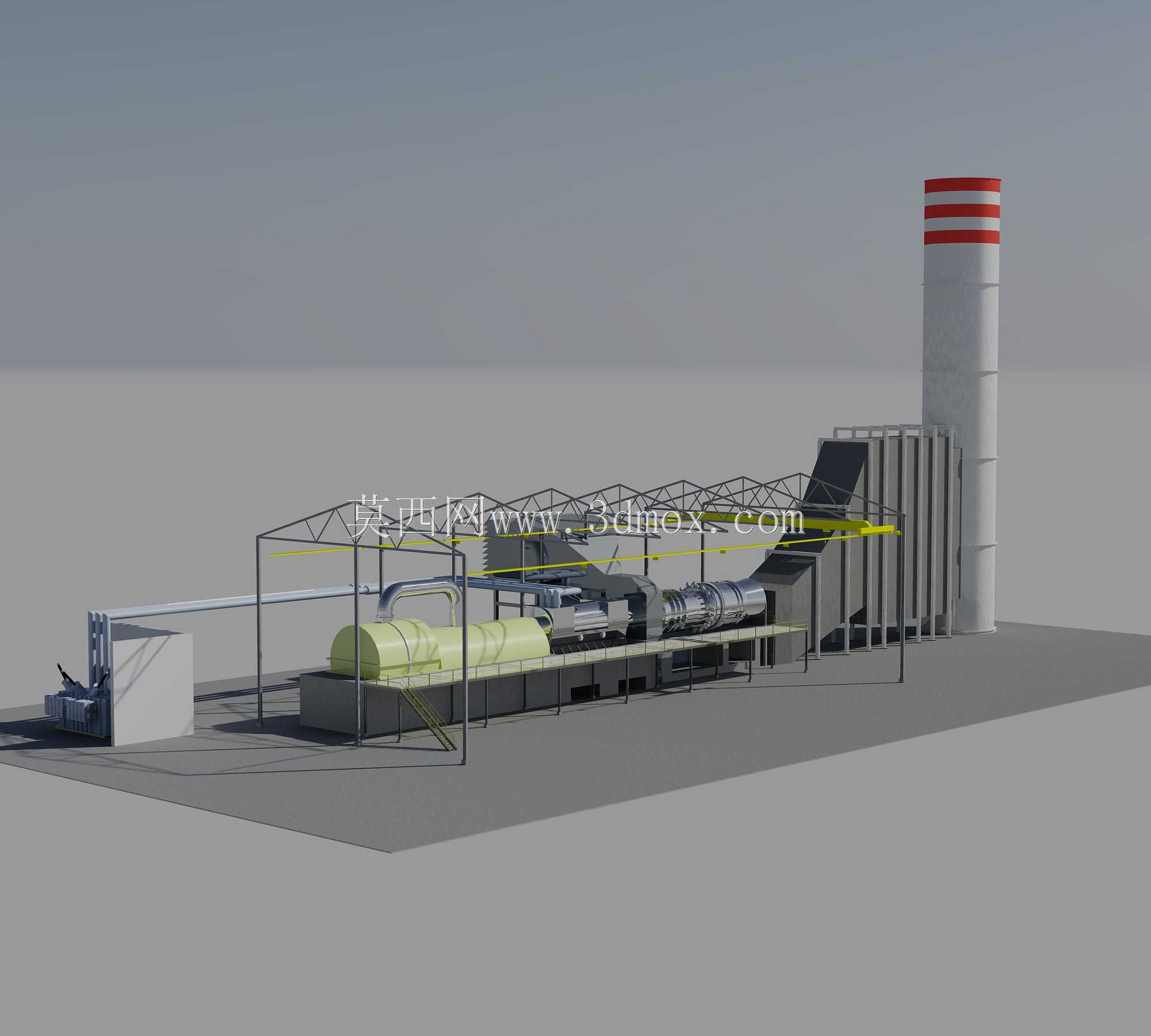

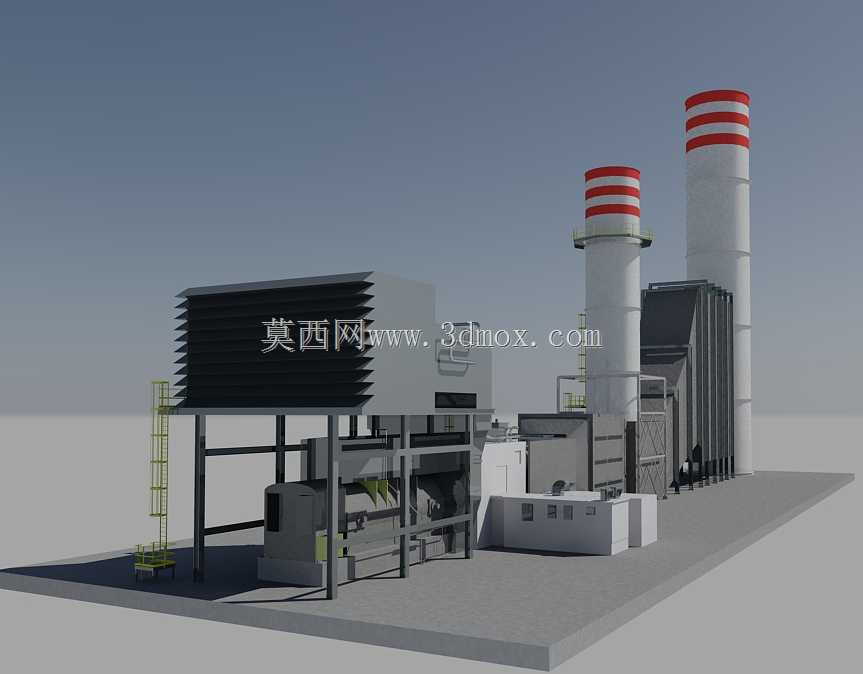

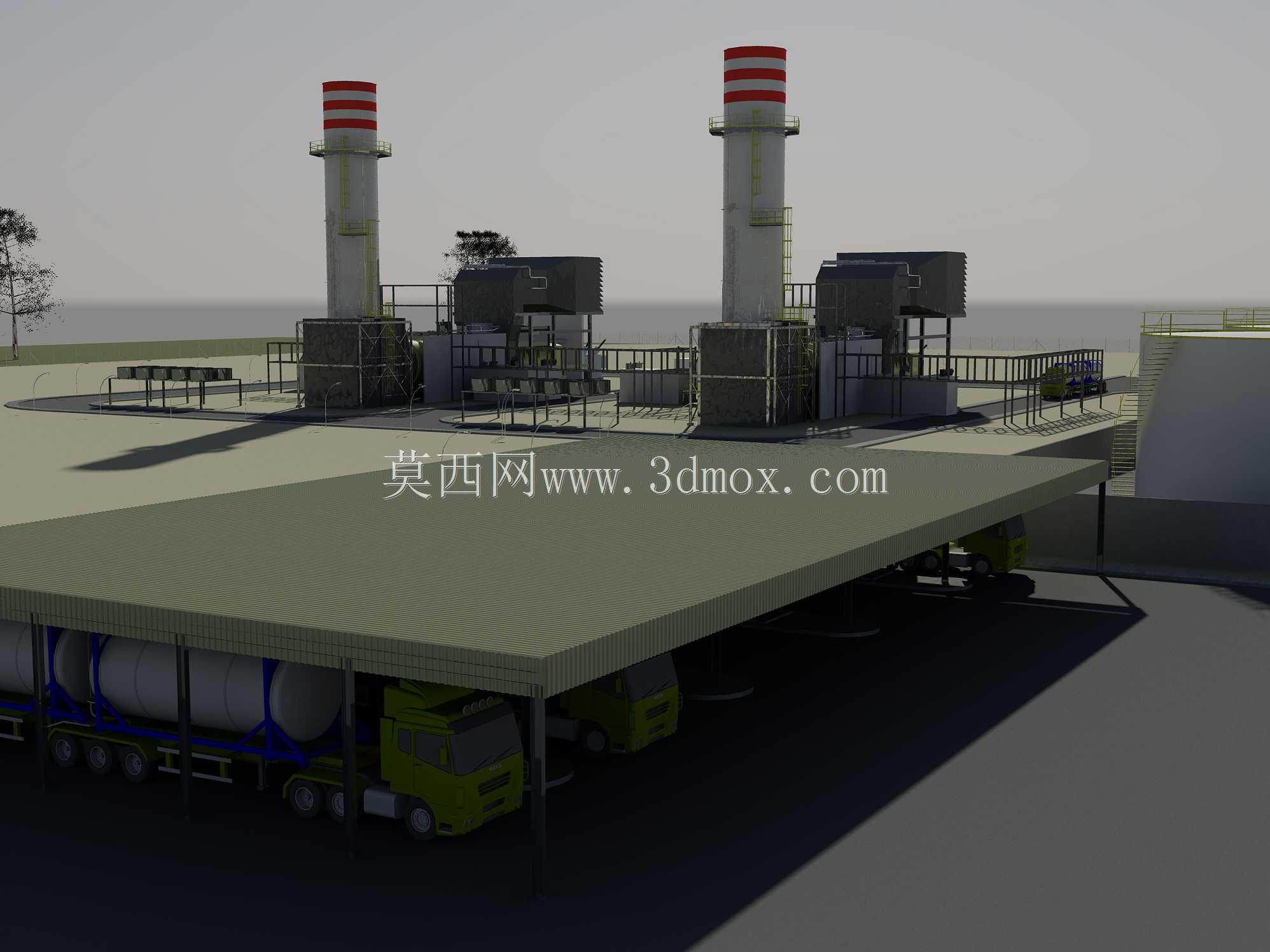

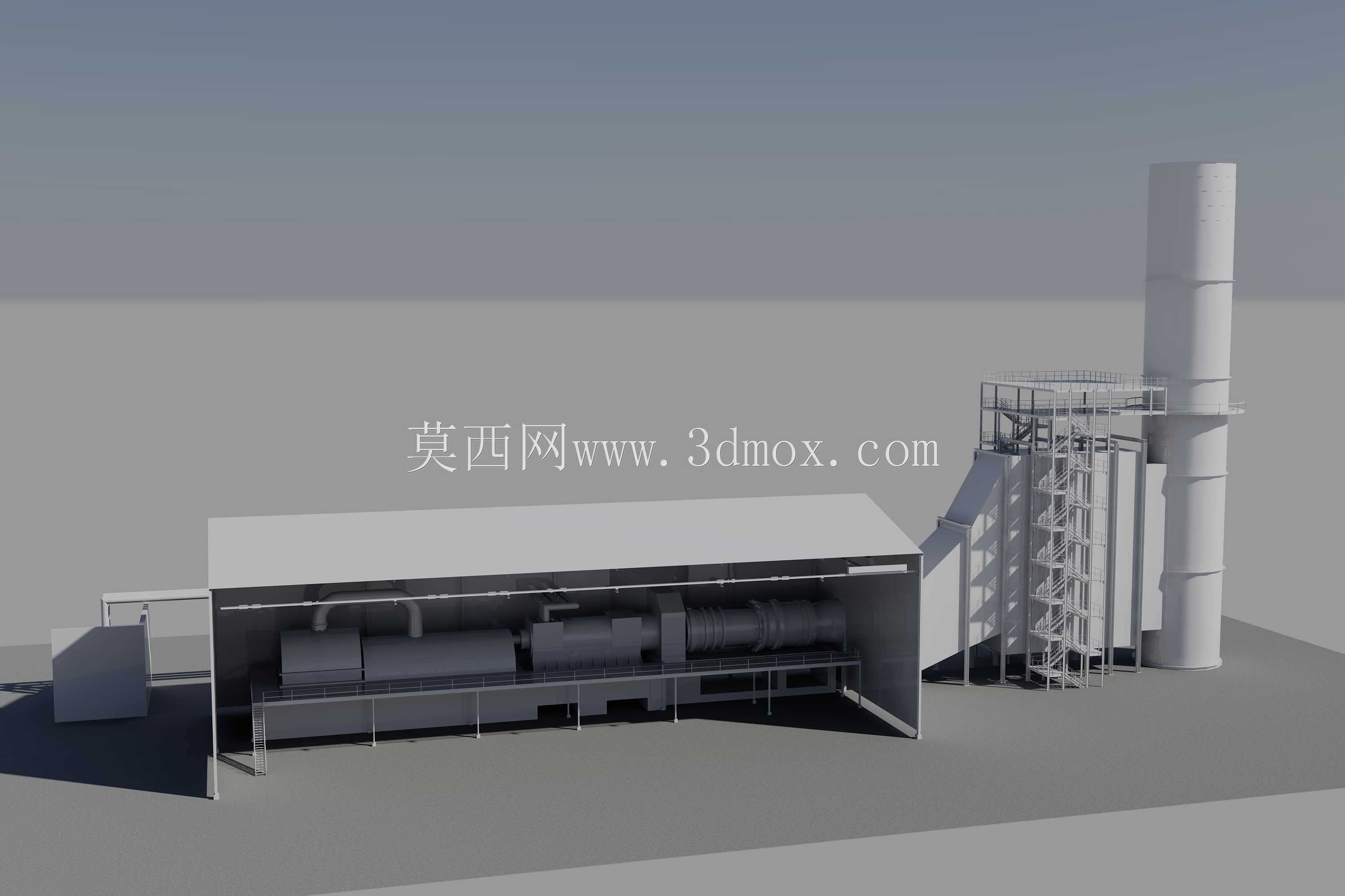

这套燃气轮机机组三维设计方案，主要面向分布式能源站、大型工业自备电厂、油气田开采现场动力供应等核心应用场景，可作为独立发电单元为工业园区提供稳定电力输出，也可搭配余热锅炉组成燃气-蒸汽联合循环系统，大幅提升能源综合利用效率，同时也能作为管线压缩机的核心动力源，为长距离天然气输送提供持续的动力支撑。整套机组采用模块化集成设计思路，将核心透平主机、进气过滤单元、排气烟囱、辅机配套舱室、检修操作平台整合为一体化布局，在设计阶段充分考虑了现场安装的便捷性与后期运维的可达性，核心主机段采用封闭舱室结构，既可以降低机组运行时的噪音外传，也能对内部精密的转子、燃烧室部件形成防护，避免户外风沙、雨水侵入造成设备损耗。舱室侧面预留了全开式检修通道，日常运维时可直接打开舱门对内部的压气机、燃烧室、透平段进行巡检与部件更换，无需额外搭建大型检修工装。配套的排气烟囱采用分段式法兰连接结构，设计时预留了热膨胀补偿余量，可抵消机组高温排气带来的结构热形变，烟囱旁集成的多层爬梯与环形操作平台，完全满足运维人员定期对排气段、监测元件进行校准维护的操作空间需求。进气侧的过滤模块采用分层布置结构，可根据现场空气质量条件选配不同精度的过滤滤芯，从源头避免含尘空气进入压气机造成叶片磨损，提升机组长期运行的可靠性。整套设计在布局阶段严格把控各模块的安装边界尺寸，主机舱的长宽尺寸适配常规工业平板运输车辆的装载限值，现场安装时仅需完成基础找平、各模块间的管路与线缆对接即可完成部署，大幅缩短现场施工周期。各辅机模块与主机的连接位置均预留了标准对接接口，可根据项目实际需求灵活选配冷却系统、润滑油站、控制系统的配置规格，适配不同功率等级、不同运行环境下的使用需求，机组的底座采用一体化焊接钢结构设计，可均匀分散机组运行时的动载荷，降低对基础承载的特殊要求，适配更多复杂地质条件的现场安装需求。
