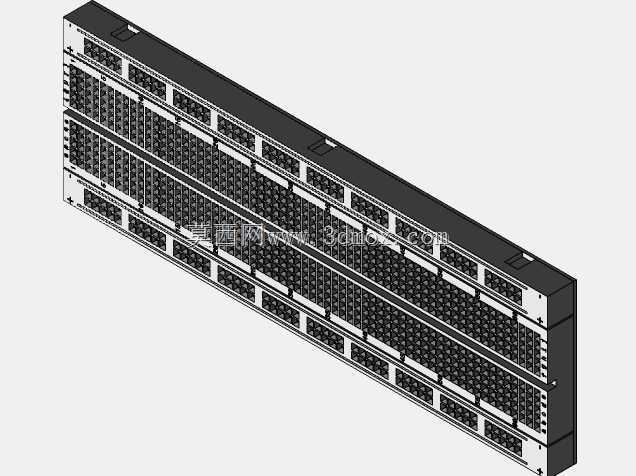

多排点位原型试验承载板结构设计

这款多排点位试验承载板主要面向工业实验室、产品试制车间的元器件批量性能测试场景，可同时承载数百个待测元件完成通电、信号导通、老化测试等多类试验工序，替代传统零散排布的单点位测试夹具，大幅提升批量试验的工位利用率与测试一致性。从实际用途来看，该板件可适配电子元器件、小型传感模块、接插件等多类小件的批量测试需求，板体上规整排布的六百余个点位可独立对应单个待测件的接电与信号传输需求，避免测试过程中线束杂乱导致的接错、短路问题，同时统一的点位排布也方便配套自动化测试探针模组的对位，适配半自动、全自动测试线的快速对接需求。在功能特性上，板体采用分层式框架结构，外层为高强度硬质框架，可承受多次插拔操作带来的冲击力，内部点位排布区做了等距分隔设计，每排点位之间预留了足够的散热间隙，长时间通电老化测试时可保证空气自然流通，避免局部积热影响测试结果准确性；板体侧边设置了统一的外接接口端，所有点位的线路都汇总到侧边接口，可快速对接外部测试主机，无需单独为每个点位接线，大幅降低试验准备阶段的接线工作量。设计思路上，整体采用模块化排布逻辑，将六百余个测试点位按60排等距划分，每排点位数量保持一致，既方便测试时的点位编号定位，出现故障点位时也能快速定位排数与具体位置，降低后期维护难度；框架边缘设置了嵌入式安装槽，可快速嵌入测试台架的预留安装位，不需要额外打孔固定，适配不同规格的测试工作台安装需求。外形尺寸上整体为长条形规整结构，长宽比例适配常规测试台的台面安装边界，厚度控制在合理范围，不会占用过多台架垂直空间，底部预留了走线槽空间，外接线路可从板体底部规整排布，避免线路外露影响试验操作；板体边角做了倒角处理，避免安装与操作过程中划伤操作人员，整体结构兼顾了测试实用性、安装便捷性与长期使用的耐用性，可满足多批次、长时间的试验测试使用需求。
