纽扣注塑成型模具结构设计方案

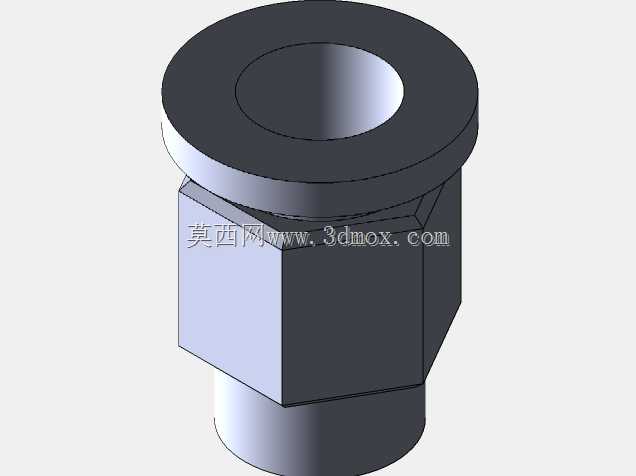

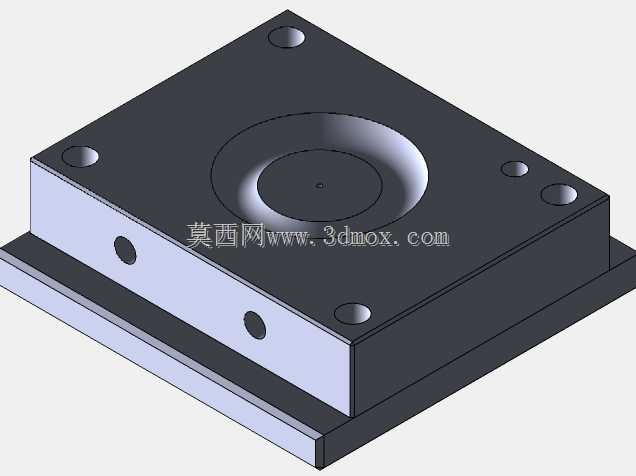

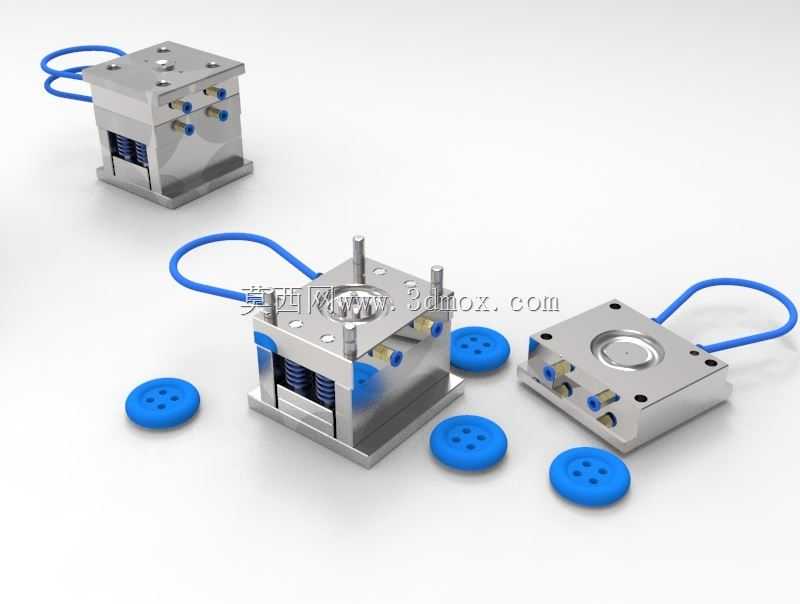

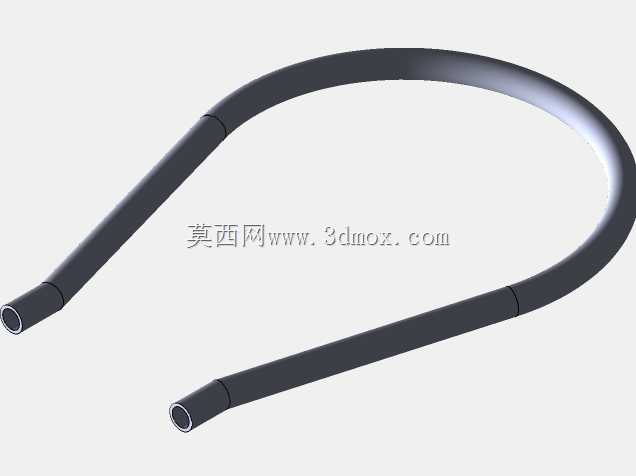

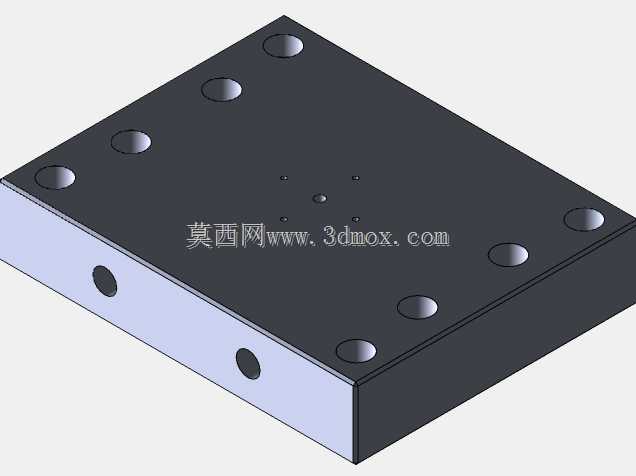

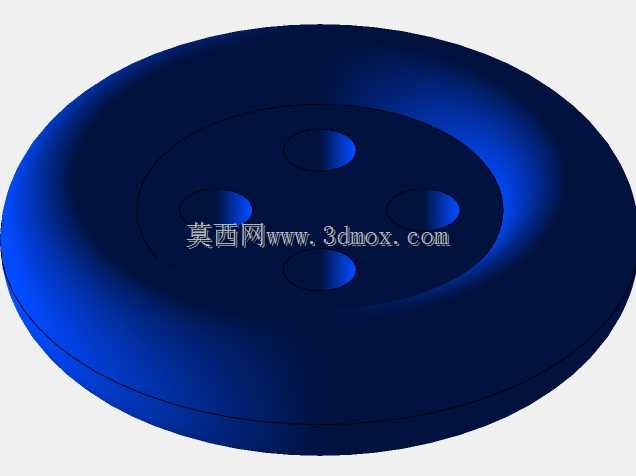

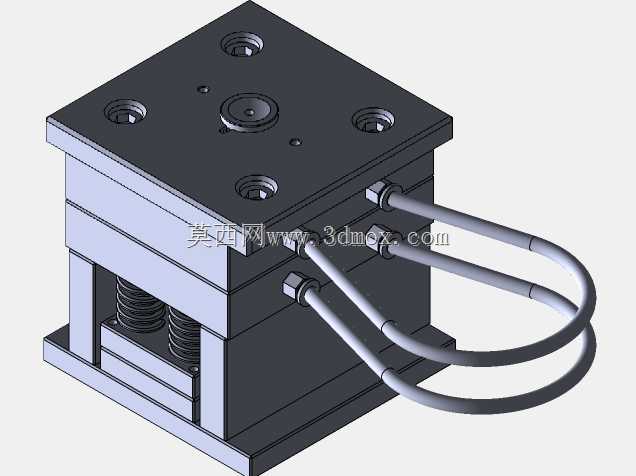

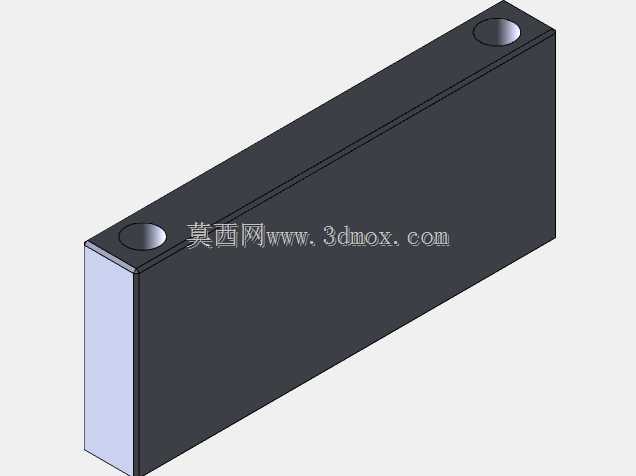

这套模具针对服饰类圆形四孔纽扣的批量注塑生产需求开发，适配通用卧式注塑机安装使用，核心解决小尺寸薄壁塑料件的高效成型与快速脱模问题。模具采用标准两板模结构布局，整体外形方正紧凑，安装孔位完全匹配常规注塑机的模板固定尺寸，无需额外定制转接工装即可直接上机调试。从结构设计来看，动定模合模后形成的型腔精准还原纽扣的外轮廓与背面加强筋结构，四孔成型采用镶针式设计，镶针与动模芯采用过盈配合固定，长期生产磨损后可单独更换镶针，大幅降低模具维护成本。冷却回路采用环绕式布局，蓝色管路标识的冷却水通道贴近型腔表面设置，可在注塑保压阶段快速带走型腔内塑料熔体的热量，将单件成型周期控制在合理区间，同时保证纽扣各部位冷却速率均匀，避免出现翘曲、缩痕等成型缺陷。脱模系统采用弹簧顶出结构，开模时弹簧释放弹力推动顶出板，带动顶杆将成型后的纽扣平稳顶出型腔，顶杆位置设置在纽扣背面非外观面区域，不会在产品可见表面留下顶出痕迹，保证成品外观质量。这套模具可适配PP、ABS等多种常用热塑性塑料的注塑加工，单模次可成型多粒纽扣，生产效率完全满足中小型服饰配件厂的日常量产需求，模具整体结构简单可靠，对操作人员的调试技能要求较低，日常生产中仅需定期检查冷却管路通畅性与顶出部件磨损情况即可维持稳定运行。模具的导向定位采用标准导柱导套结构，合模时可精准保证动定模的同轴度，避免出现型腔错位导致的产品飞边问题，进料口采用侧浇口设计，浇口残留小且后续修剪工序简单，进一步降低成品的后处理工作量。
