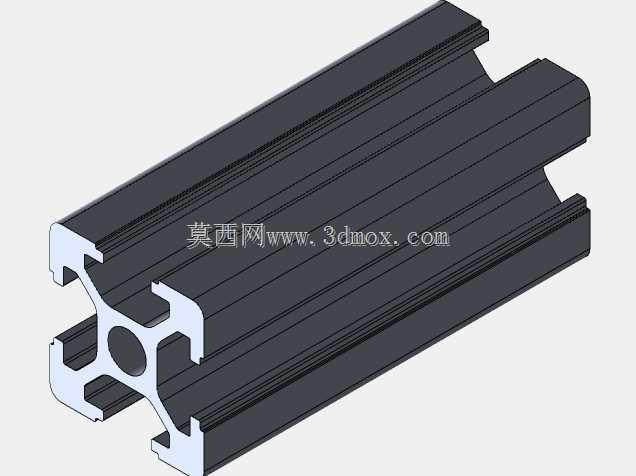

欧标2020工业铝挤压型材结构设计

这款20mm×20mm截面的铝挤压型材，是轻型工业装配场景中应用极为广泛的基础结构件，在桌面级小型自动化设备机架、3D打印机框架、检测工位操作台、电子产线小型工装夹具承载结构、实验室设备支撑框架、民用DIY定制机架等场景中，都是核心的搭建基材。它的核心功能是为各类轻型负载的设备、工装提供稳定的结构支撑，同时依托自身的槽道设计实现配件的免焊快速装配，大幅降低结构搭建的加工成本与调整难度。从设计思路来看，这款型材采用对称式截面布局，中心设置圆形减重空腔，在保证截面抗弯、抗扭刚性的前提下尽可能降低型材自重，减少材料消耗；四个侧边均开设标准T型槽道，槽道尺寸适配通用的T型螺栓、法兰螺母等紧固件，无需在型材表面额外打孔攻丝，即可实现任意位置的配件连接固定，装配时可根据实际需求灵活调整安装位置，后期改造调整也无需破坏型材本体结构。截面的四个角位设置定位卡槽，既可以搭配端盖、封条实现型材端面与槽道的封闭防护，避免灰尘、碎屑进入槽道影响紧固件滑动，也可以搭配角码、角件实现两根型材的垂直拼接，保证拼接的垂直度与结构强度。外形尺寸上，这款型材截面外轮廓严格控制在20mm×20mm，截面公差符合工业铝型材通用精度标准，单根型材可根据实际使用需求裁切为任意长度，适配不同尺寸的框架搭建需求；安装边界方面，型材拼接时相邻型材的槽道可实现无缝对接，紧固件完全隐藏在槽道内部，不会突出型材外表面，既保证了框架外观的整洁度，也避免突出的紧固件剐蹭操作人员或管线，搭配对应的脚轮、调平脚座、连接板等配件，可快速搭建出不同功能的结构主体，无需复杂的机加工工序，普通操作人员使用简单的切割、紧固工具即可完成装配作业，大幅缩短项目搭建周期。
