2040规格工业铝挤压型材结构设计

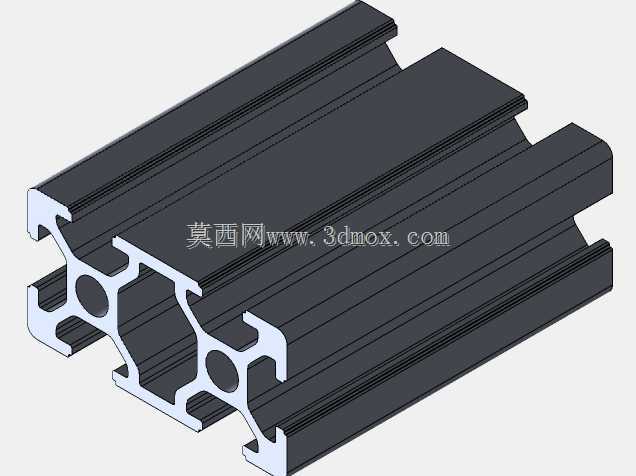

这款20mm×40mm截面的铝挤压型材，是工业自动化领域搭建轻载设备框架的核心基础构件，广泛应用于小型流水线侧边护边、桌面级设备机架、检测仪器安装支架、电子产线工位操作台骨架等场景，适配对结构自重有要求、负载强度适中的装配需求。型材采用6063铝合金挤压成型工艺，截面设计兼顾了结构刚性与装配灵活性，两侧对称布置的T型槽道可直接嵌入标准T型螺栓，无需额外打孔攻丝即可完成各类附件的快速安装，能大幅缩短设备搭建的装配周期，降低现场加工的工作量。从截面结构来看，型材内部设置了多道加强筋结构，在控制整体重量的前提下有效提升了截面的抗弯、抗扭性能，中心预留的圆形通孔既可以作为穿线通道容纳设备的控制线缆、气路软管，也能穿入圆钢棒材进一步提升长跨度安装时的结构刚性，避免型材在大长度布置时出现下挠变形。型材的外形边界规整，截面外轮廓无突出锐边，相邻型材拼接时可以做到紧密贴合，配合专用的角码、连接件即可实现90度、45度等多种角度的拼接组合，能够灵活搭建出不同尺寸、不同形态的框架结构。在安装适配性上，这款型材的槽道尺寸完全符合工业铝型材的通用装配标准，可与同系列的2020、4040等规格型材通过转接件实现混搭装配，兼容市面上绝大多数的铝型材专用紧固件、脚轮、调平地脚、面板安装扣等配件，不需要单独开模定制配套零件，能够有效降低设备搭建的综合成本。型材表面经过阳极氧化处理，具备良好的耐锈蚀、耐磨损性能，日常使用中不需要额外做表面防护处理，氧化层的哑光质感也能适配各类工业设备的外观风格，无论是洁净车间内的精密检测设备，还是生产车间的普通作业机架，都能满足使用环境的外观与防护要求。在实际选型应用中，这款型材更适合横向跨度不超过1米的轻载框架场景，当用于竖向支撑结构时，单根型材的承载能力可以满足多数小型设备的承重需求，搭配内部加强结构后也可适配中等负载的安装场景，整体设计在轻量化、装配便捷性、结构强度三者之间做到了较好的平衡，是小型工业设备框架搭建的高性价比基础构件。
