多自由度齿轮联动球腕传动结构

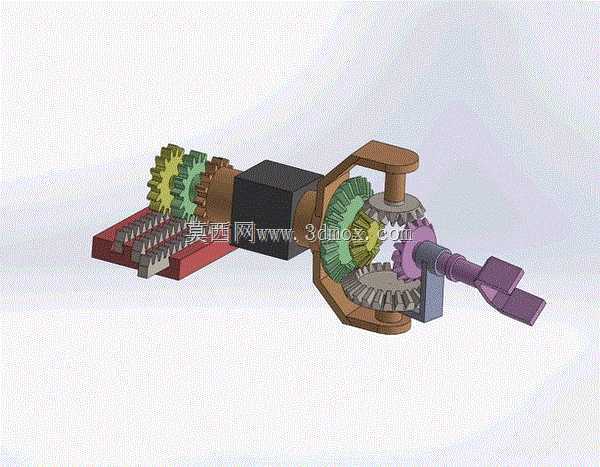

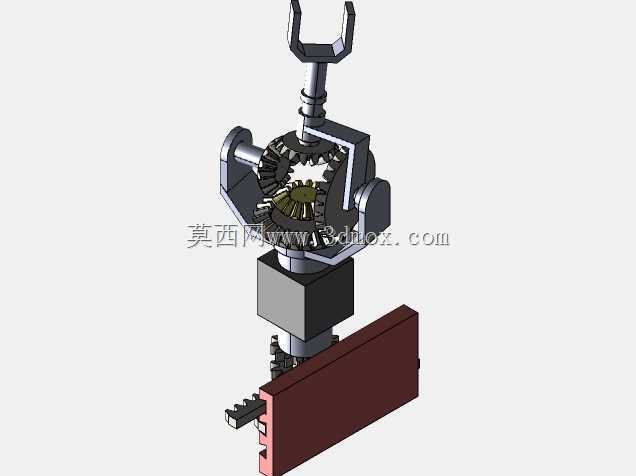

该齿轮球腕机构是面向工业机械关节、自动化操作末端研发的多自由度传动结构，核心应用场景覆盖工业机器人腕部关节、自动化装配设备末端执行器连接端、特种作业机械臂的姿态调整单元，可在有限安装空间内实现末端执行件的多维度角度偏转与扭矩传递，替代传统单自由度铰接结构，大幅提升末端作业的灵活度与负载适配能力。从实际用途来看，该机构可直接衔接动力输入轴与末端操作工装，在动力持续输入的过程中，通过内部多组锥齿轮、直齿轮的啮合传动，将单一方向的旋转动力转化为腕部结构的俯仰、偏转、旋转复合动作，无需额外增设多组独立驱动单元，即可完成复杂空间内的姿态调整，适配分拣、装配、打磨、焊接等多种需要灵活调整作业角度的工业场景。在功能特性层面，该机构采用全齿轮啮合传动方案，传动间隙小、扭矩传递效率高，相比带传动、链传动的关节结构，具备更高的传动精度与刚性，可承受更大的末端负载，同时齿轮组采用模块化排布，后期维护更换单个磨损齿轮即可完成维保，无需整体拆解结构。设计思路上，研发团队优先考虑紧凑空间内的多自由度实现，将直齿轮减速组与锥齿轮换向组集成在同一壳体内，输入端直齿轮组先完成一级减速增扭，再通过差速排布的锥齿轮组实现动力的分流与换向，配合外部铰接框架的限位结构，可精准控制腕部的偏转角度范围，避免超程运动带来的结构干涉。外形尺寸与安装边界方面，该机构整体采用同轴式布局，输入端为标准圆柱轴径，可直接匹配市面主流伺服电机、步进电机的输出轴安装尺寸，中部壳体为规则方形结构，预留有标准安装螺孔，可直接固定在机械臂臂杆末端，输出端为标准法兰接口，可快速夹爪、焊枪、打磨头等不同工装，整体径向尺寸控制在较小范围，可在狭窄作业空间内完成动作，不会与周边设备、工件产生干涉，适配多数轻型、中型工业机械臂的安装参数要求。
