辊式送粉教学演示结构设计

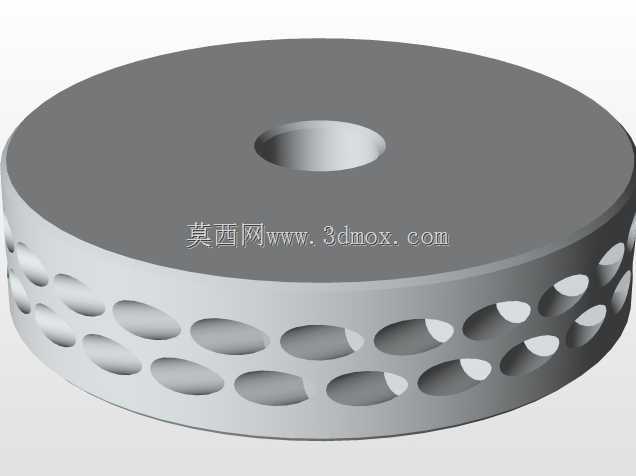

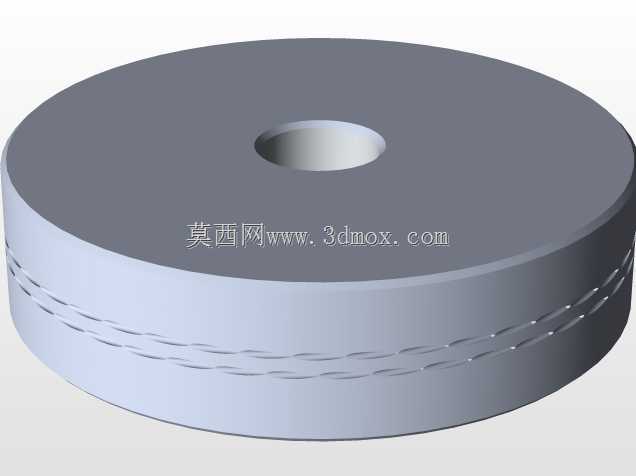

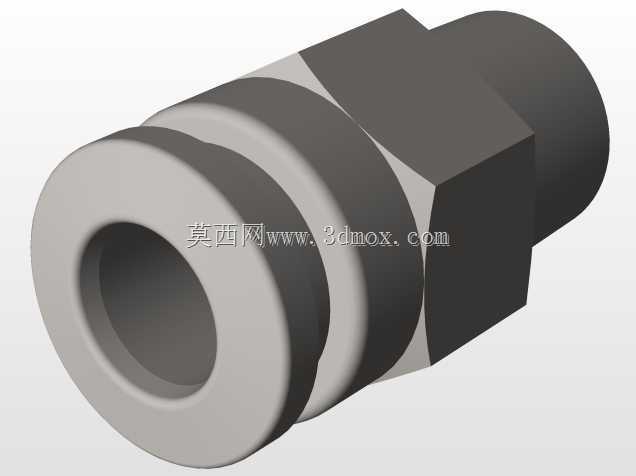

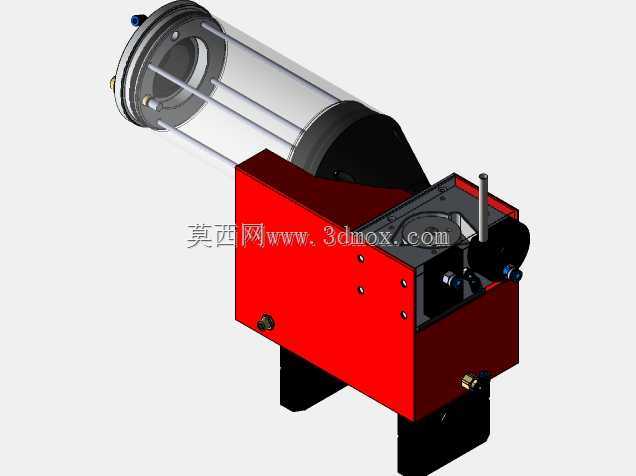

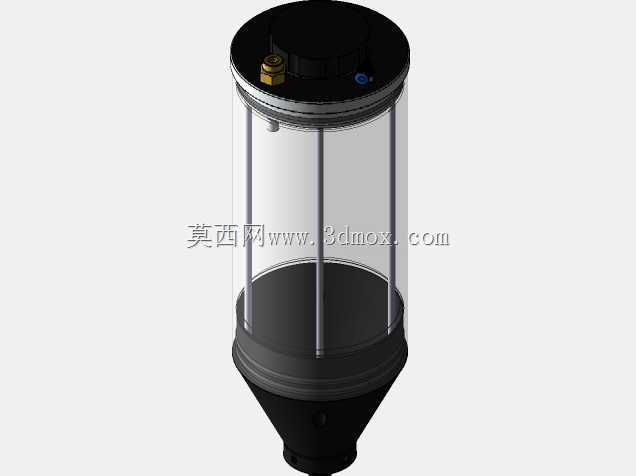

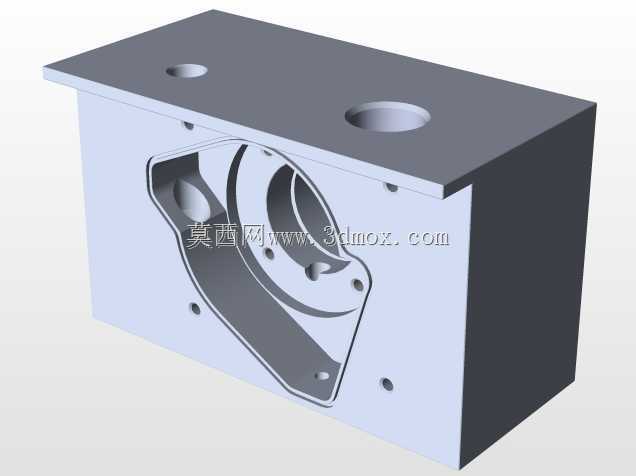

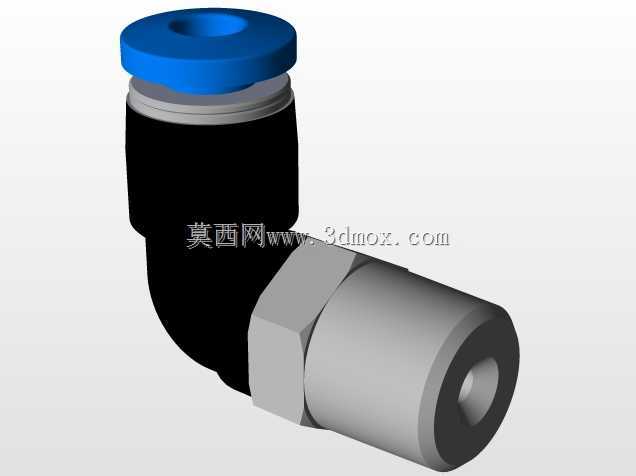

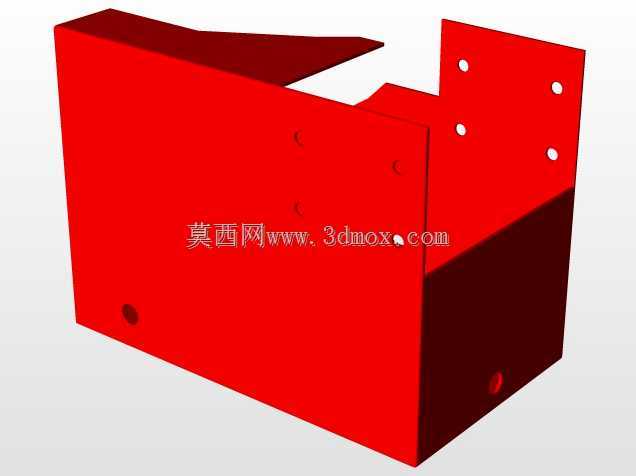

这款辊式送粉结构主要面向增材制造、粉末冶金、表面改性等工业场景的教学演示需求，核心作用是完成粉末类物料的稳定定量输送，为相关工艺环节提供连续可控的物料供给支持，帮助学习者直观理解送粉机构的运行逻辑与核心组成。该结构采用辊式送粉的核心原理，通过辊轮的定量容腔设计实现粉末的精准计量输送，可适配金属粉末、高分子粉末、陶瓷粉末等多种流动性适中的粉状物料，输送过程中可通过调整辊轮转速匹配不同的送粉速率需求，满足不同工艺参数下的物料供给要求。设计过程中优先考虑教学场景的直观性需求，将核心输送辊轮、料仓、传动连接端等结构做了外露式布局，透明料仓段可直接观察粉末的存储状态与下落过程，红色的主机壳体将内部支撑结构与安装基座整合为一体，既保证了整体结构的刚性，也让各功能模块的边界清晰可辨，方便学习者拆解理解各部件的功能分工。整体结构采用卧式倾斜布局，料仓段为圆柱形透明腔体，通过三根拉杆与前端的端盖锁紧固定，可快速拆卸完成料仓清洁与粉末更换，主机壳体为箱式焊接结构，底部设置两个对称的安装支脚，可直接固定在教学实验台架上，安装时需预留出料端下方的接料空间，以及侧方传动连接端的对接空间，整体占用空间紧凑，适合实验室桌面场景摆放。结构设计上省略了独立的电机与传动组件，仅保留核心的送粉执行与物料存储部分，学习者可根据教学需求自行搭配不同规格的驱动电机与传动连接件，拓展不同转速、不同扭矩下的送粉性能测试实验，也可通过更换不同槽型的送粉辊轮，适配不同粒径、不同流动性的粉末物料，加深对送粉工艺参数匹配逻辑的理解。出料端设置在主机壳体的侧下方，可直接对接后续的成型喷头、喷涂工位或者混料单元，接口采用标准的快拆式设计，方便与不同的实验设备快速对接，整体结构没有复杂的管路与线路布局，维护与拆装难度低，非常适合职业院校、高校相关专业的原理教学与认知实验使用。
