多爪液压夹持执行机构三维设计

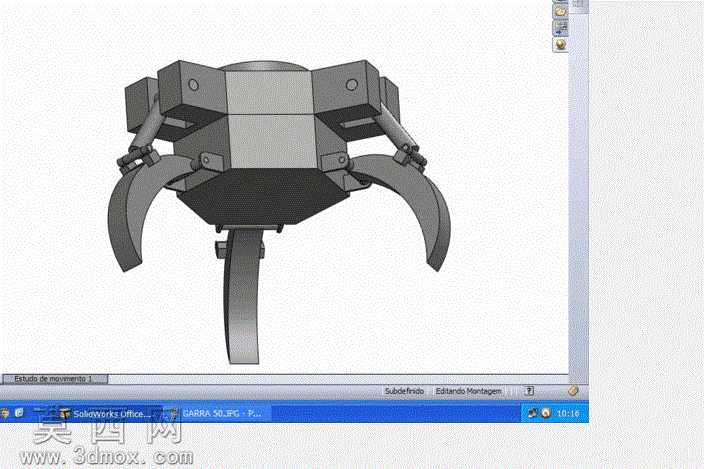

本作品为多爪式液压夹持执行机构的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先搭建机构的整体运动骨架，确定各爪体的开合行程范围、中心安装基座的尺寸边界，再逐一拆分细化各个零部件的结构细节。建模阶段严格遵循机械设计的装配约束逻辑，中心基座作为核心承载件，采用六棱柱与圆柱结合的实体结构，预留了液压油路的内置通道安装位、各爪臂的铰接销轴孔位，孔位的同轴度、端面垂直度公差在建模时通过软件的几何约束功能做了精准控制，保证后续装配无干涉。三个均布的夹持爪臂采用弯弧式仿生指节结构，建模时通过曲面拉伸、实体切除的方式打造出贴合被夹持物轮廓的弧形夹持面，爪臂与中心基座之间的铰接连杆、液压驱动摆臂均按照实际液压元件的尺寸比例构建，每一处铰接位置都预留了标准销轴的安装间隙，同时通过软件的运动仿真模块验证了爪臂从完全张开到完全闭合的全行程运动，确认无运动卡滞、无零部件碰撞干涉的问题。材质渲染阶段，针对不同零部件的实际应用材质做了区分设置：中心基座采用高强度铸钢材质，渲染时赋予哑光深灰金属质感，添加细微的铸造纹理提升真实感；铰接销轴、连杆采用调质合金钢材质，表面做亮面金属处理，体现机加工后的光洁度；夹持爪的工作接触面添加了防滑耐磨层的材质效果，用略带粗糙的深灰质感区分于主体结构。整体结构设计充分考虑液压驱动的动力传递路径，液压驱动元件的安装位隐藏在中心基座的侧方安装凸台上，三个爪体同步联动的结构保证夹持力均匀分布在被夹持物的周向，既可以夹持规则的柱状工件，也能通过弧形爪面的自适应贴合夹持外形略有不规则的工件，机构整体结构紧凑，没有冗余的外凸部件，适合安装在自动化生产线的末端执行位置，完成工件的抓取、转运、上下料等作业动作。建模过程中所有零部件均做了参数化处理，关键尺寸如爪体长度、开合角度、基座直径都设置了可调参数，后续可根据实际夹持工件的尺寸、重量需求快速调整参数生成适配的结构版本，无需重新从零搭建模型，大幅提升了设计复用性。
