INA SK104型滚轮轴承结构设计

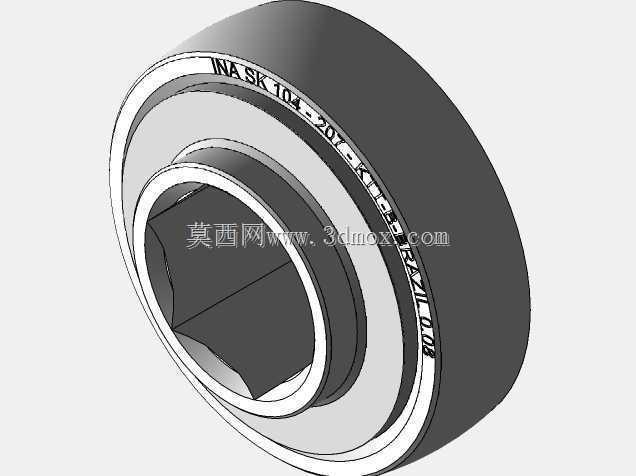

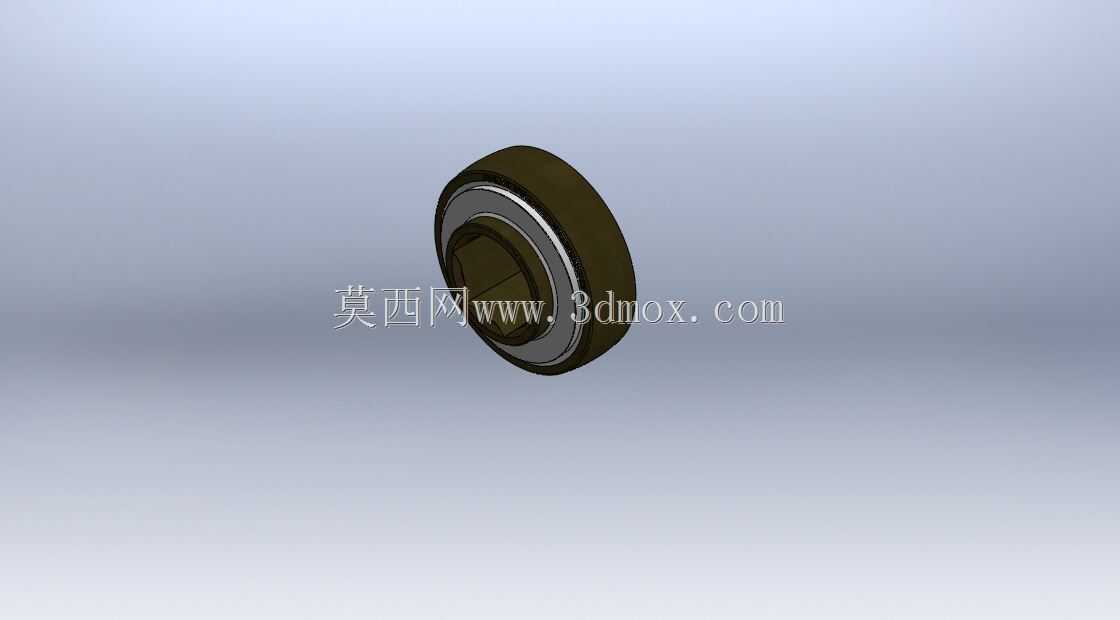

　　在自动化输送线、凸轮驱动机构、机床导轨副这类需要承受径向载荷同时兼顾滚动导向的工况里，这类外圈加厚型的滚轮轴承是替代普通深沟球轴承做从动支承的核心零件，很多工程师做线体改型的时候容易直接套用普通轴承选型，最后用不了三个月就出现外圈碎裂、滚道点蚀的问题，本质上是没搞清楚这类滚轮轴承和普通轴承的载荷边界差异。这款SK104滚轮轴承的设计逻辑完全是针对从动滚轮工况做的优化，首先外圈做了加厚的圆弧型滚道面，不是普通轴承的平外圈结构，安装后直接和导轨面、凸轮轮廓面接触，不需要额外加装外套轮，省去了轮体和轴承外圈的配合公差校核环节，也避免了配合过松导致的跑外圈、过紧导致的轴承游隙消失抱死的问题。从安装边界来看，

　　这款轴承的内圈是带双侧延伸挡边的结构，内圈的安装孔是标准的圆柱通孔，配合对应的销轴做间隙配合安装，销轴的公差推荐选h6级别，安装的时候不需要额外加装内圈定位套，内圈两侧的挡边直接和安装座的侧壁贴合就能完成轴向定位，安装座的开口尺寸要比内圈外径大0.2到0.3毫米，避免运行过程中安装座和内圈端面发生摩擦。实际工况使用的时候，要注意它的载荷特性，这类滚轮轴承主要承受垂直于滚道面的径向载荷，允许有不超过额定径向载荷10%的轴向偏载，要是轴向力过大，会导致滚道和滚动体的接触角偏移，提前出现疲劳剥落，在做凸轮机构设计的时候，凸轮轮廓的升程段压力角最好控制在30度以内，避免给轴承施加过大的侧向分力。轴承的密封结构采用的是双侧接触式橡胶密封，

　　内部预填了长寿命锂基润滑脂，常规工况下不需要定期补脂，要是用在多粉尘、有切削液飞溅的机加工工位，最好在轴承外侧额外加装一个防尘挡圈，避免密封唇口被硬质颗粒磨损失效，导致润滑脂泄漏。很多人在做三维布局的时候容易忽略轴承的外圈回转半径，这款轴承的外圈最大外径比同内径的普通深沟球轴承大15%左右，做安装座避让槽设计的时候，要以外圈最大外径为基准留至少1毫米的径向间隙，避免设备运行过程中热胀冷缩导致外圈和安装座刮蹭。另外它的滚动体采用的是满装圆柱滚子结构，比带保持架的普通轴承承载能力高40%左右，适合中低速重载的间歇运动工况，要是用在每分钟转速超过300转的连续运转场景，要重新核算额定动载荷的寿命系数，不能直接按样本上的额定静载荷来选型。

　　在输送线的从动滚轮组设计里，用这款轴承可以直接把外圈作为滚轮接触面，省去了外包聚氨酯轮或者钢轮的加工工序，安装的时候只需要把轴承穿在固定销轴上，两端用轴用挡圈限位即可，整个滚轮组件的零件数量能减少一半，装配效率提升明显，而且因为是一体化的轴承外圈结构，滚轮的径向跳动量能控制在0.02毫米以内，比自行组装的轮组精度高一个等级，适合对输送定位精度有要求的工位。做结构建模的时候，要注意还原外圈的圆弧轮廓度，这个R面的弧度是和标准导轨的接触弧面匹配的，要是建模的时候做成直面，后续做运动仿真的时候会出现接触应力计算失真，导致选型校核的结果不准。另外内圈的润滑油槽虽然在常规工况下用不上，但在高温连续运转的场景里，可以通过销轴中心的油孔直接给轴承内部补脂，建模的时候要把内圈的油道位置预留出来，方便后续做工况适配的改型设计。
