多色款电路适配连接插头结构设计

　　这类适配插头主要应用在低压电气控制回路、小型电子设备内部接线、测试工装信号转接等场景，在设备内部承担不同线径导线、不同接口规格电路模块之间的信号与小电流电力传输作用，避免不同规格接插件直接对接出现的接触不良、引脚错位、绝缘失效等问题。从实际使用场景来看，这类插头常被布置在设备内部走线槽旁、PCB板外接端口处、分线盒内部接线端，不需要频繁插拔，属于半永久式连接配件，部分同结构衍生款也会用在桌面小型测试设备的外接信号转接端口，适配不同规格的测试引线接入。

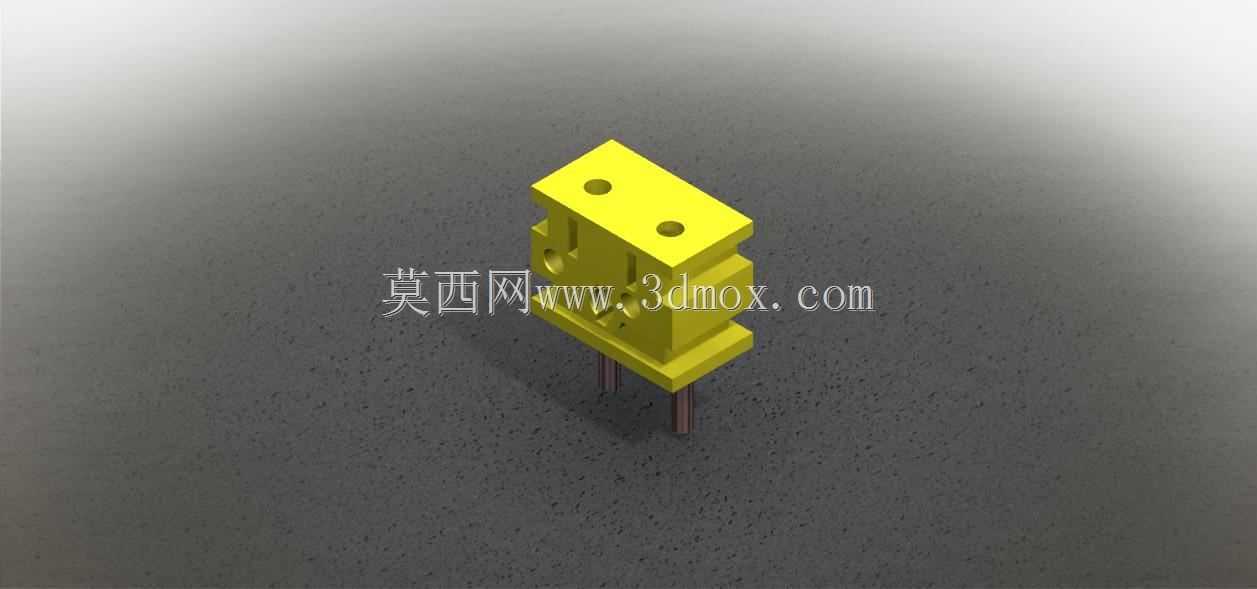

　　从功能特性来看，这款插头采用绝缘基座加金属插针的组合结构，基座部分做了防呆卡槽设计，对接时只有方向完全匹配才能插入，能彻底避免插反导致的电路短路、信号反接问题；插针采用圆柱形直插结构，插入对应母座后接触面积稳定，接触电阻波动值控制在小电流传输允许范围内，不会因为设备运行中的轻微振动出现接触瞬断的情况。基座侧面做了卡扣限位结构，和母座对接到位后会自动卡合，不需要额外加装固定件就能防止拉扯导线时插头松脱，日常维护拆卸时只需要按压卡扣位置就能顺利拔出，操作力度适中，不会出现卡扣过紧难拆卸或者过松易松脱的问题。

　　设计过程中首先考虑的是绝缘基座的爬电距离，相邻插针之间的基座凸起隔挡高度经过反复调整，确保在常规低压使用场景下，相邻引脚之间不会因为积灰、空气潮湿出现爬电打火的问题；插针的嵌入深度做了冗余设计，插针根部埋入基座的长度足够，即使插针受到侧向的轻微外力，也不会出现根部松动、基座开裂的情况。基座的外壁厚度做了均匀化处理，注塑成型时不会出现壁厚不均导致的缩痕、内应力集中问题，批量生产时成品率能控制在合理区间，同时外壁做了细微的防滑纹理，插拔时手指接触的摩擦力足够，不会因为手上有汗出现打滑的情况。

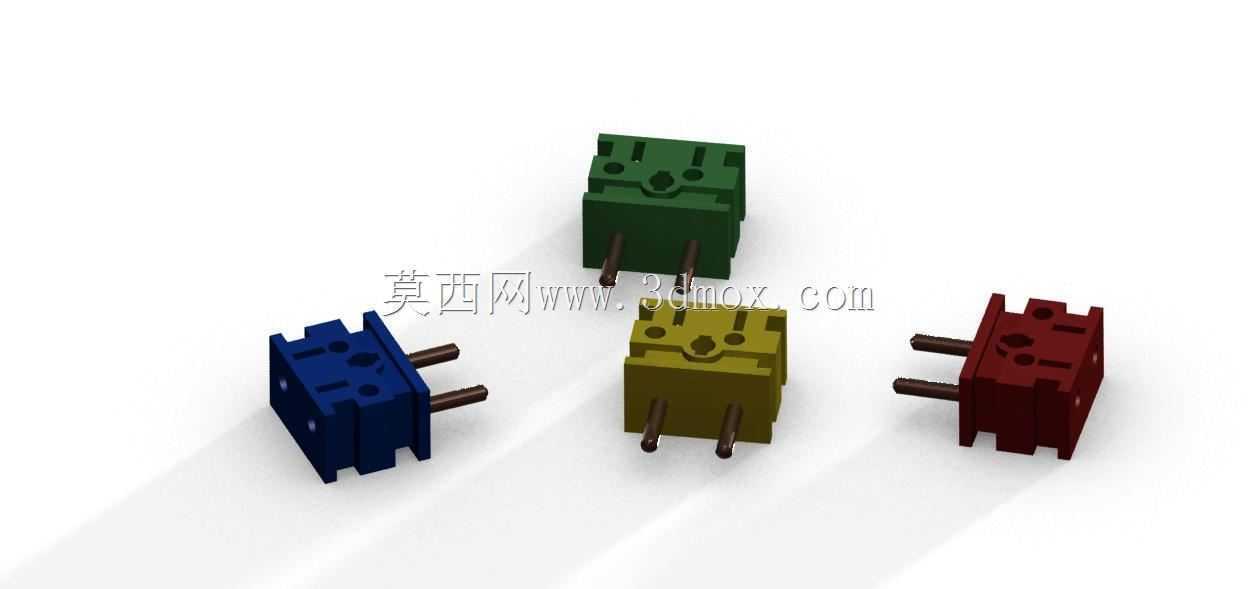

　　安装边界方面，这款插头的基座整体为方块式结构，四个边角做了小尺寸倒角处理，安装时不会因为边角尖锐刮伤导线绝缘层；插针伸出基座端面的长度经过匹配设计，插入对应母座后，插针前端不会超出母座的后端接触面，避免插针过长触碰其他电路元件；基座的整体外轮廓尺寸紧凑，在分线盒或者设备内部密集布置时，相邻插头之间预留的间隙只需要满足手指插拔操作空间即可，不会占用过多的内部安装空间。不同配色的基座主要用于区分不同功能的回路，比如对应电源回路、信号回路、接地回路等，设备装配和后期维护时不需要逐根核对线号，通过基座颜色就能快速识别回路类型，能大幅降低装配接线的出错率，也能提升后期故障排查的效率。插针的末端做了焊线槽设计，导线剥头后可以直接卡在焊线槽内焊接，不需要额外做弯针处理，焊接后焊锡能均匀包裹导线线芯和插针末端，焊接点的抗拉力满足常规布线的拉扯强度要求，不会因为正常的布线拉扯出现焊点开脱的问题。基座底部做了平整的定位面，如果需要用胶固定在安装板上，平整的底面能保证粘接面贴合紧密，不会出现粘接缝隙过大、固定不牢的情况。
