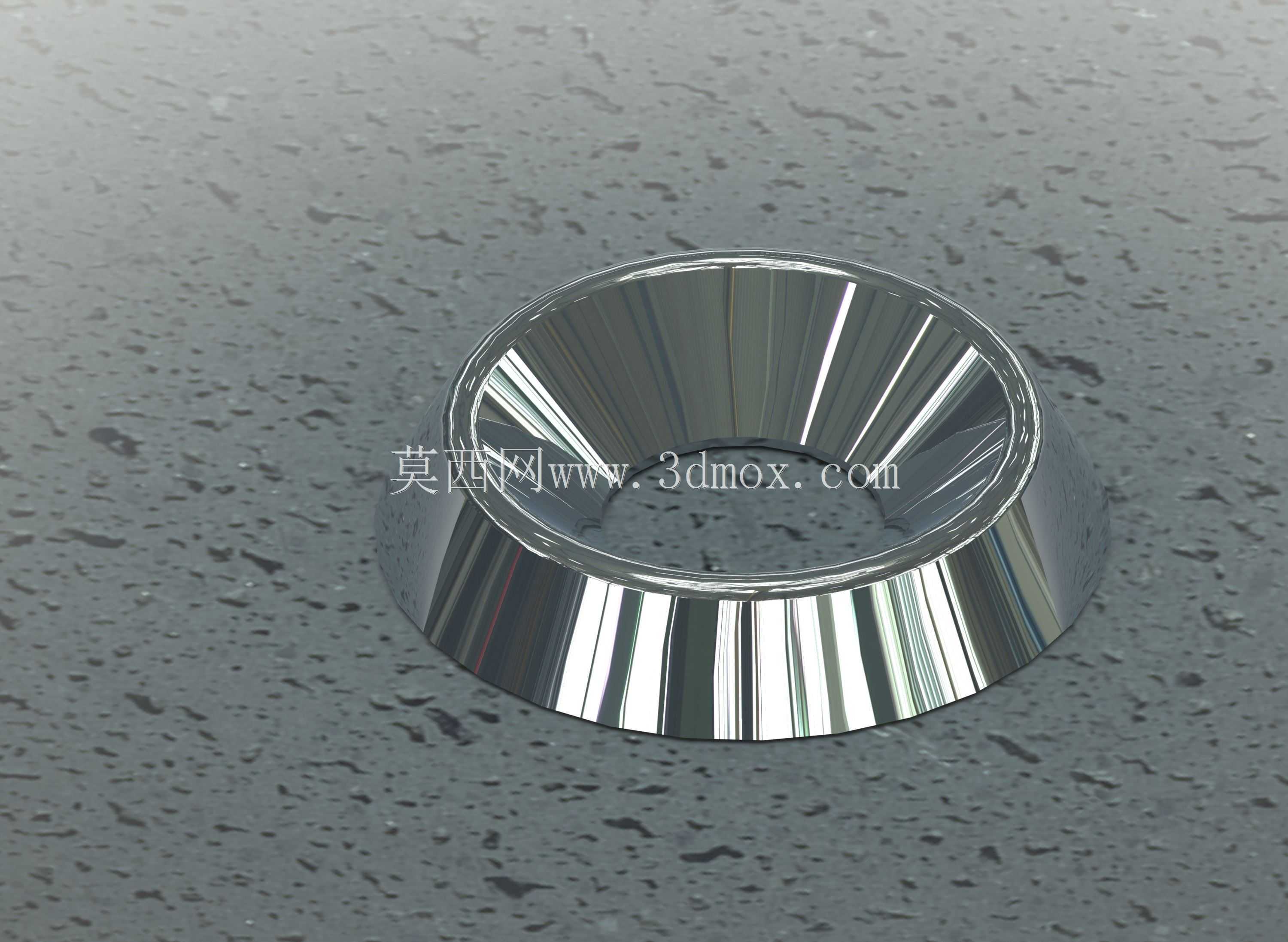

不锈钢锥面垫圈阿尼拉M5结构设计

　　这款锥面环形垫圈在紧固件连接场景中承担着分散载荷、补偿安装面角度偏差的核心作用，常见于轨道交通、风电设备、食品加工机械的螺栓连接副中，尤其适配安装面存在微小加工误差、连接部位受交变载荷的工况，能有效避免螺栓因局部应力集中出现的疲劳断裂问题，同时可在一定程度上补偿连接副受振动产生的预紧力衰减。从结构设计逻辑来看，该垫圈采用内窄外宽的锥面环形构型，内孔与螺栓杆部保留合理的装配间隙，外锥面角度经过反复校核，既保证安装时能自动对中找正，又能在螺栓预紧后让锥面与被连接件表面形成均匀的环形接触带，避免普通平垫圈在受偏载时出现的边缘翘曲、局部压溃问题。材质选用不锈钢材质，适配潮湿、弱腐蚀的工作环境，表面经过镜面抛光处理，

　　既降低了装配过程中与被连接件表面的摩擦阻力，也能减少长期使用过程中接触面的锈蚀卡滞问题，方便后期设备维护拆卸。从安装边界来看，该垫圈适配M5规格的螺栓连接副，内孔直径略大于M5螺栓的大径，保证螺栓能顺利穿入，不会出现卡滞问题；外圆尺寸经过匹配计算，在保证足够承压面积的前提下，不会超出常规M5螺栓配套沉孔的尺寸边界，不需要额外扩大被连接件的安装孔位，可直接替换同规格的普通平垫圈使用，不需要对原有连接结构做额外修改。垫圈的厚度经过载荷校核，在M5螺栓达到额定预紧力的工况下，不会出现超过许用值的塑性变形，锥面的斜度设计兼顾了自动对中能力和载荷分散效果，当被连接件的两个安装面存在不超过2度的角度偏差时，该垫圈可通过自身锥面的自适应贴合，

　　保证螺栓杆部不会受到附加的弯曲应力，大幅提升连接副的疲劳寿命。在实际设备装配场景中，这类锥面垫圈常被用在电机安装座、管道法兰连接、设备机架拼接等位置，这些场景往往存在安装面加工精度受限、设备运行过程中持续受振动载荷的问题，普通平垫圈无法补偿角度偏差，长期运行后容易出现螺栓松动、被连接件表面压痕过深的问题，而该款锥面垫圈通过环形锥面的均匀接触，能将螺栓的预紧力均匀分散到更大的接触面积上，降低被连接件表面的压应力，避免铝合金、工程塑料等低强度被连接件表面被压溃。建模过程中重点保证了锥面的轮廓度公差，内孔与外锥面的同轴度控制在合理范围内，避免安装后出现偏心导致的受力不均问题，垫圈的两个端面边缘都做了微小的倒角处理，去除加工毛刺，

　　避免装配时毛刺脱落掉入设备内部造成故障，同时也能避免锐边划伤安装人员的手部。在选型匹配时，需要注意该垫圈的适配螺栓规格，不可与更大或更小规格的螺栓混用，否则会出现内孔卡滞、承压面积不足的问题，安装时要保证锥面的大端朝向被连接件表面，小端朝向螺栓头部或者螺母侧，才能发挥其自动对中和载荷分散的作用，如果装反方向，会导致接触面积大幅减小，反而加剧应力集中问题。这类垫圈在食品加工设备中使用时，不锈钢材质的耐腐蚀特性能满足定期清洗消毒的工况要求，不会出现锈蚀污染加工物料的问题；在户外风电设备的连接部位使用时，其抗振动、防预紧力衰减的特性，能减少高空维护的频次，降低设备运维成本；在轨道交通车辆的部件连接中，其可靠的载荷分散能力，能保证车辆在长期运行振动下连接副的可靠性，避免出现螺栓松动脱落的安全隐患。
