不锈钢锥形沉孔垫圈M3规格结构设计

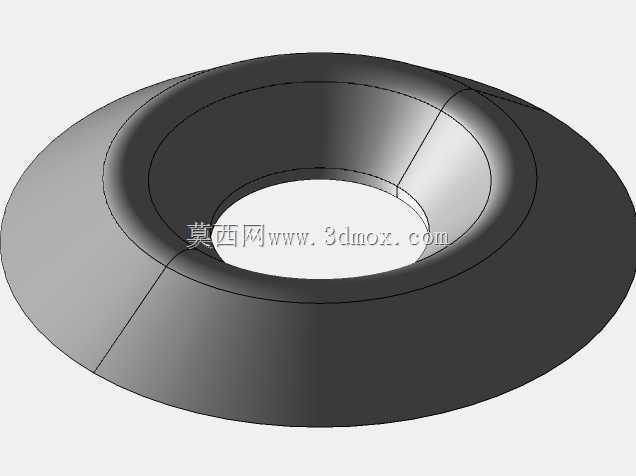

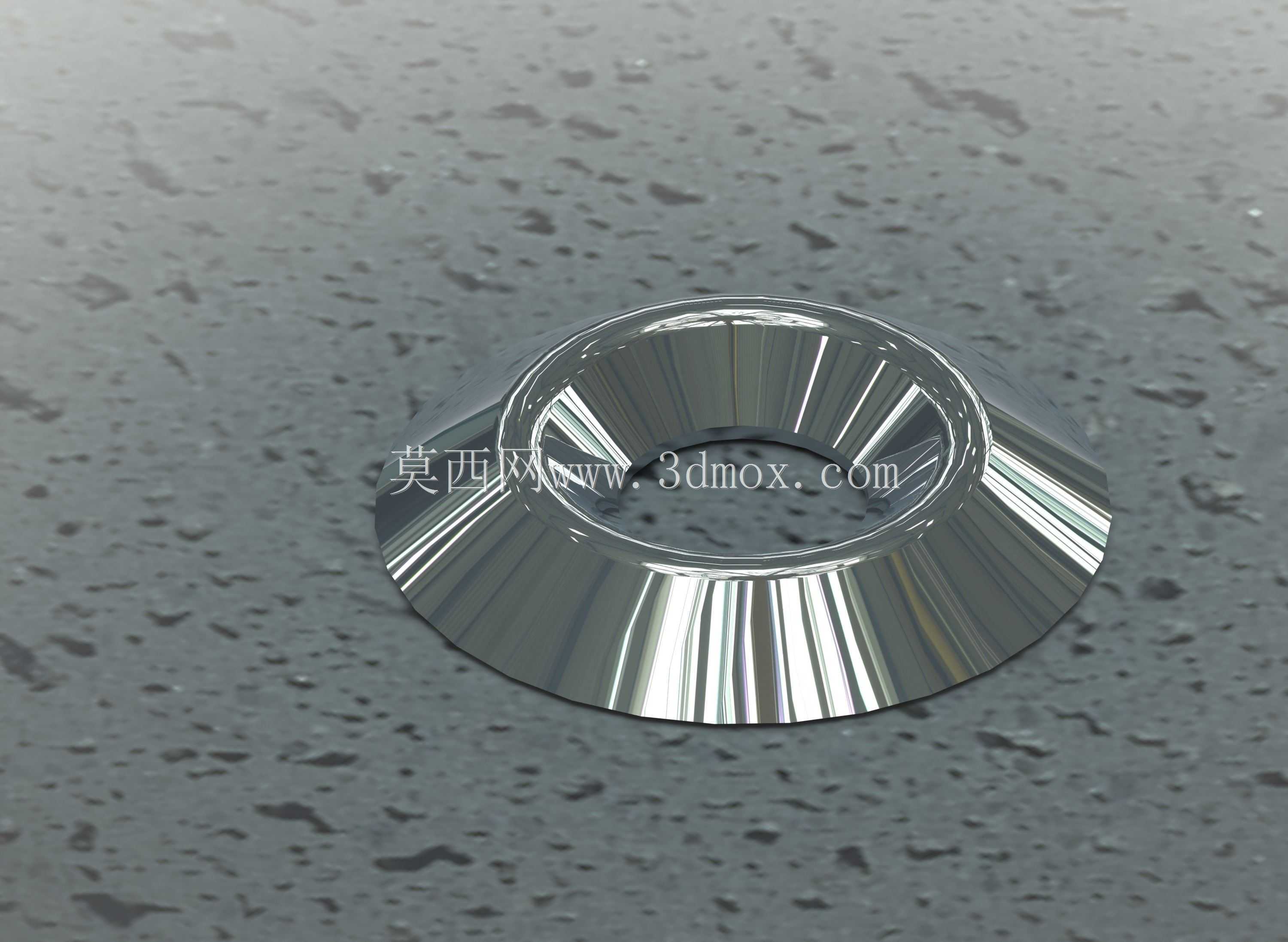

　　在各类低压流体管路、电气柜体装配、轻工机械设备的紧固件连接场景里，沉孔式垫圈的使用频率远高于平垫，尤其是需要螺栓头部完全埋入安装面、不允许突出干涉的工况下，这类带锥面的垫圈能很好地适配沉头螺钉的头部锥角，填补沉孔加工时的角度误差，避免螺钉头部直接压接工件表面造成的漆面刮伤、应力集中问题。这款M3规格的垫圈采用奥氏体不锈钢材质冲压成型，整体为带中心通孔的锥形翻边结构，外侧大端面为平整贴合面，内侧锥面与沉头螺钉的头部锥度完全匹配，安装时大端面紧贴工件沉孔的台阶平面，锥面承接螺钉头部的压紧力，能把螺钉的轴向锁紧力均匀分散到更大的接触面积上，避免软质基材比如铝合金型材、工程塑料板在锁紧时出现压溃、沉孔变形的问题。从设计逻辑上看，

　　这类垫圈的核心参数首先要匹配对应螺纹规格的沉头螺钉头部尺寸，M3规格对应的沉头螺钉头部直径通常在5.5mm左右，头部锥角为90度，因此这款垫圈的内侧锥面角度严格控制在90度±0.5度的公差范围内，中心通孔直径设计为3.2mm，刚好能穿过M3螺钉的螺杆部分，不会出现过大的间隙导致装配偏心，也不会因为孔径过小出现螺杆卡滞的问题。垫圈外侧的法兰边直径设计为10mm，相比常规M3平垫6mm的外径，接触面积提升了近1.8倍，在薄板连接场景下，能有效降低单位面积的压应力，防止薄板在长期振动工况下出现连接松动、安装孔被拉长的问题。锥形翻边的高度设计为2.5mm，刚好适配常见的2mm厚度板材上加工的90度沉孔，安装完成后垫圈的上端面与工件表面齐平，

　　不会出现突出部分影响后续的盖板装配、外观面平整性要求。在实际选型应用中，这类垫圈常被用在食品加工设备的外护板装配、户外不锈钢机柜的门板连接、医疗器械的外壳紧固件组配中，奥氏体不锈钢的材质本身具备优秀的防锈能力，不需要额外做表面镀层处理，不会出现镀锌层脱落污染接触介质的问题，锥面的光滑镜面处理也能减少螺钉锁紧时的摩擦阻力，让锁紧扭矩的传递更线性，避免因为接触面摩擦系数波动导致的预紧力不足或者过拧滑牙问题。很多结构设计新人在做沉孔连接设计时，往往会忽略垫圈的适配性，直接让沉头螺钉压接工件沉孔，一旦车间加工沉孔时出现角度偏差、深度超差，就会出现螺钉头部贴合不良、锁紧后螺钉歪斜的问题，加入这款适配的锥形垫圈后，

　　能抵消大部分机加工带来的尺寸误差，降低沉孔加工的精度要求，间接降低零件的加工成本。从安装边界来看，这款垫圈的最大外径为10mm，因此在设计安装孔位的沉孔台阶时，需要预留至少10.5mm的沉孔直径空间，沉孔深度需要控制在2.3mm到2.7mm之间，过深会导致垫圈陷入沉孔后无法贴合螺钉头部，过浅则会导致垫圈突出工件表面，影响装配平整度。垫圈的整体厚度为0.8mm，采用连续模冲压成型，锥面部分经过冷作硬化处理，强度比普通平垫提升30%左右，在长期受振动载荷的连接场景下，能保持稳定的支撑弹力，抵消螺钉因为材料蠕变带来的预紧力损失，减少防松垫圈的额外使用，简化紧固件组的结构。在流体管路的法兰连接场景中，这类锥形垫圈还可以配合密封胶使用，锥面与螺钉头部的紧密贴合能阻断流体沿着螺钉螺纹缝隙渗漏的路径，相比普通平垫的平面接触，锥面的线接触密封形式在低压工况下的密封效果更可靠，不需要额外增加密封垫片就能满足IP65级别的防护要求，非常适合户外露天安装的设备使用，能有效避免雨水顺着安装螺钉渗入设备内部造成电路短路、零件锈蚀的问题。
