复古单孔抽屉柜门拉手结构设计

　　做家具五金结构设计快十二年，经手的拉手类零件少说也有三百多款，这款单孔复古拉手是去年给定制家具线做的配套件，当时客户提的需求很明确，要适配18mm厚的板式柜体、20mm厚的实木抽屉面板，还要兼顾欧式复古的外观质感，不能像普通锌合金拉手那样单薄，装在深色烤漆柜门上要有压得住的厚重感。

　　先从安装边界说起，这款拉手的底座安装面做了直径22mm的圆形贴合面，边缘做了R0.8的倒圆角，避免安装时刮花门板漆面，安装孔位是标准单孔M4螺纹，适配市面上通用的4mm直径家具安装螺丝，安装时不需要在门板上开沉孔，从门板背面穿螺丝直接拧入拉手底座的螺纹孔即可，允许的门板厚度范围在12mm到25mm之间，覆盖了绝大多数民用家具、定制柜体的门板厚度区间，不需要针对不同门板厚度单独配不同长度的螺丝，只要在安装时根据实际门板厚度裁切螺丝长度就行，这点在批量配套时能减少不少物料管理的麻烦。

　　功能特性上，这款拉手做了分体式结构，握持的手柄部分和底座是两个独立零件，装配时通过底座中心的定位柱卡合后再做螺纹锁紧，相比一体压铸的拉手，这种结构的好处是手柄部分可以做更复杂的曲面造型，不会因为压铸脱模的问题限制外观弧度，握持时的接触面做了符合人体工学的内凹弧面，成年人手指勾握时的接触面积能达到120平方毫米左右，拉开抽屉或者柜门时的受力不会集中在指节位置，哪怕是装在重量超过8kg的实木抽屉上，拉拽时也不会有硌手的感觉。表面处理做的是仿古铜扫砂工艺，边缘位置做了轻微的磨边做旧，不会像亮面镀铬拉手那样容易留指纹，日常使用时的轻微划痕也会和做旧纹理融合，不会显得突兀。

　　设计思路上，一开始做方案的时候，我们先否决了一体压铸的方案，因为一体压铸要做出手柄部分的双层叠边造型，压铸模需要做三个抽芯结构，模具成本高不说，量产时的飞边处理工作量也大，不良率会高两个百分点左右。后来改成底座和手柄分件，底座用锌合金压铸，因为底座需要足够的结构强度来承受拉拽力，锌合金的压铸流动性好，能做出底座背面的加强筋结构，保证安装后不会因为长期拉拽出现底座断裂的问题；手柄部分用锌合金压铸后再做表面抛光，因为手柄是外观件，分件后手柄的模具只需要一个抽芯，外观面的成型质量更容易控制，抛光时也不会因为结构干涉出现抛不到的死角。当时还考虑过用铝合金做手柄，但是铝合金的表面做仿古铜处理的附着力不如锌合金，做百格测试的时候容易掉漆，长期使用在厨房卫生间这种潮湿环境下容易出现镀层起泡的问题，最后还是确定全件用3号锌合金压铸，镀层厚度做到8微米以上，中性盐雾测试能过48小时不生锈，满足民用家具的使用环境要求。

　　实际应用场景里，这款拉手除了用在普通的衣柜、橱柜抽屉上，还能适配书柜的玻璃门、酒柜的装饰柜门，因为单孔安装的特性，哪怕是宽度只有100mm的小型抽屉，安装后也不会显得比例失调，不像双孔拉手对抽屉的最小宽度有要求。安装时的定位也比双孔拉手简单，不需要测量孔距，只需要在门板对应位置定好中心点，钻一个5mm的穿线孔就能安装，现场安装的效率比双孔拉手高近一倍，装修工人现场施工时不容易出现孔位打偏的问题。另外我们在做结构验证的时候，专门做了拉拽力测试，在底座螺纹处施加150N的垂直拉拽力，保持1分钟没有出现变形、螺纹滑牙的问题，完全满足家具五金的力学性能要求，哪怕是用在需要频繁开关的厨房抽屉上，正常使用五到八年不会出现结构损坏的问题。

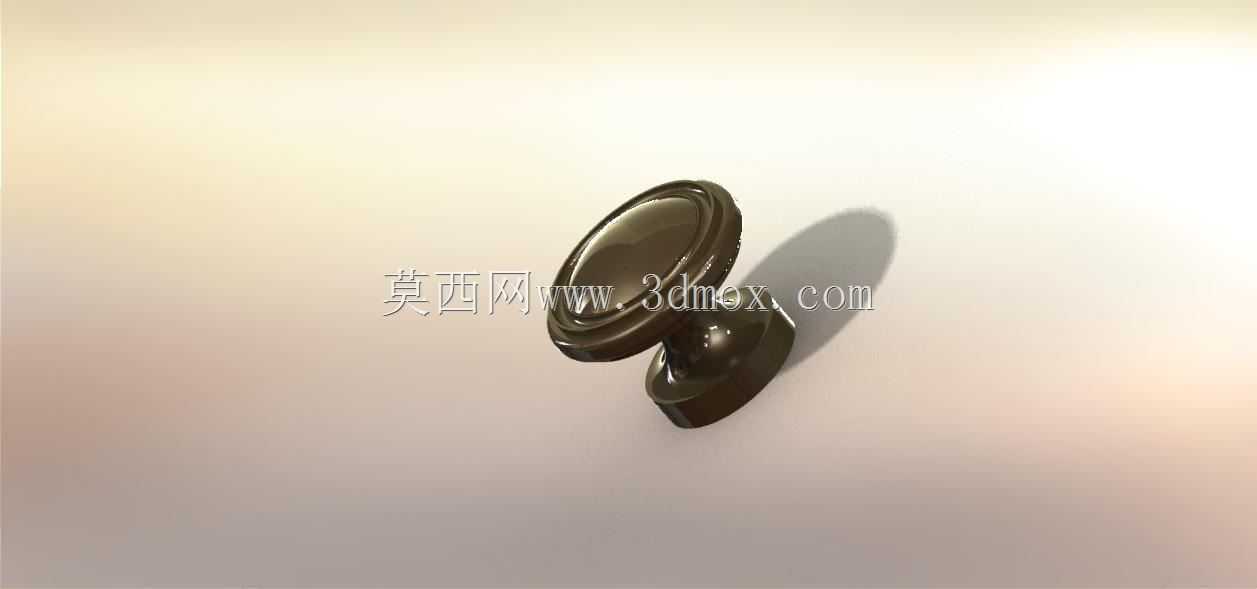

　　外形尺寸上，拉手整体的突出高度是28mm，不会因为突出太多导致走路时磕碰，手柄部分的最大直径是35mm，和直径22mm的底座形成错落的层次感，复古的叠边造型从侧面看有三层阶梯的视觉效果，装在深色柜门上能和门板的质感形成呼应，不会像小型拉手那样显得小气，也不会因为尺寸太大抢了门板本身的设计风头。底座和门板接触的位置我们还做了一个0.5mm深的凹槽，可以粘贴配套的EVA防滑垫，安装后防滑垫会被压在底座和门板之间，既可以避免拉手底座和门板硬接触磨掉漆面，也能填补门板表面的轻微不平整，让拉手安装后不会出现晃动的问题。

　　之前有客户提过能不能把这款拉手改成暗藏式的，但是考虑到复古风格的定位，暗藏式拉手的现代感太强，和整体造型不搭，最后还是保留了外装的结构，只是在手柄的边缘做了圆弧过渡，避免磕碰时伤人。做这类五金件其实不需要太复杂的结构，关键是在细节上贴合实际使用的需求，比如安装的便利性、握持的舒适度、长期使用的耐用性，这些点都考虑到了，产品做出来自然能适配大部分的使用场景。
