AnetA8桌面级3D打印机波顿挤出托架组件

这套挤出组件是面向桌面级FDM熔融沉积成型3D打印机开发的核心送料执行部件，主要适配Anet A8这类入门级开源桌面3D打印设备，也可通过安装孔位微调兼容同规格的DIY改装机型，在个人创客制作、小型手板打样、教育场景3D教学、文创产品定制打印等场景中承担耗材稳定输送、熔融挤出的核心功能。

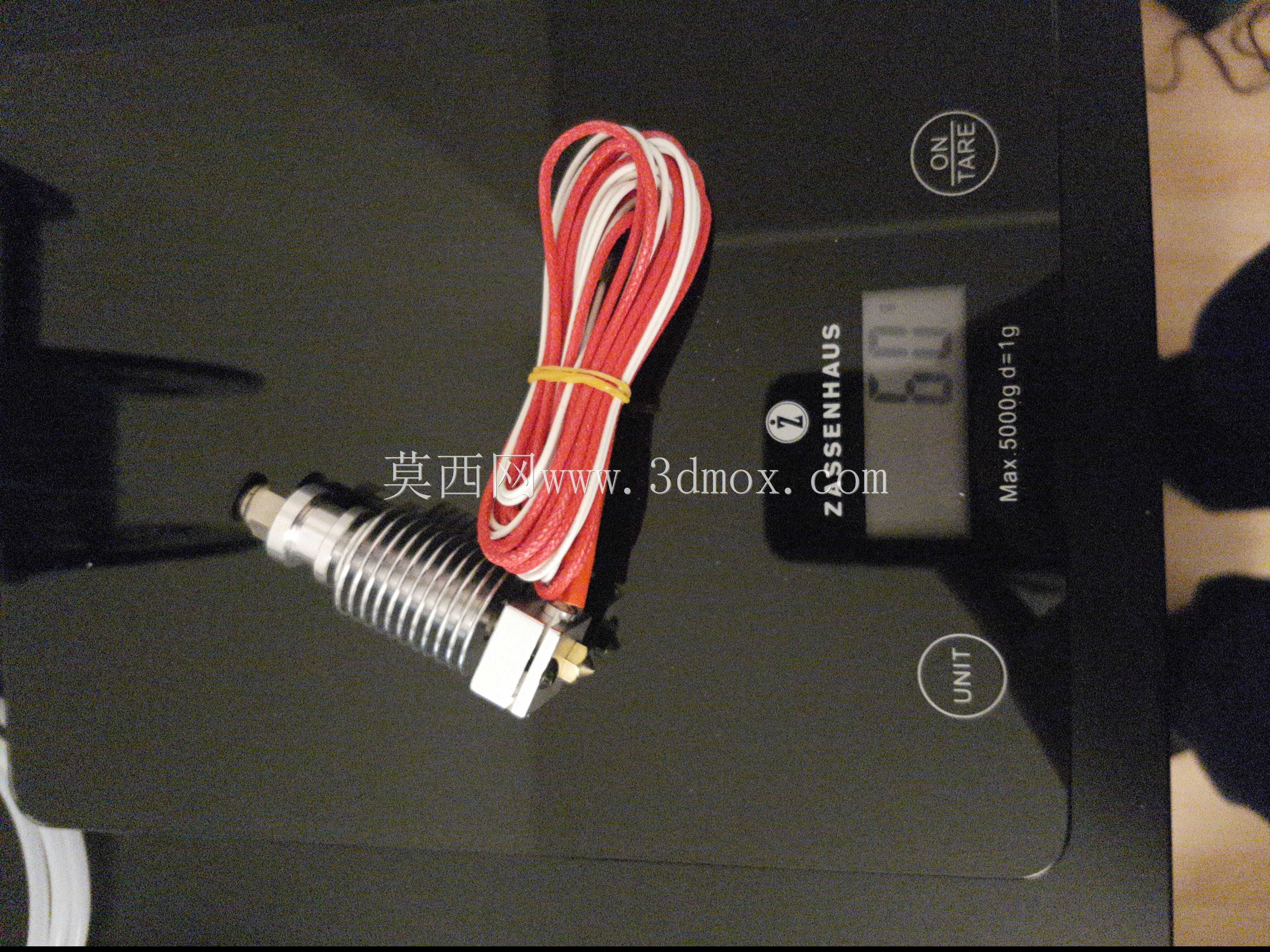

整套组件采用波顿（Bowden）送料结构设计，将送料驱动机构与打印热端分离布置，大幅降低X轴运动端的负载重量，有效提升打印过程中喷头移动的响应速度，减少高速打印时的惯性振纹，提升打印成型的表面质量。设计过程中充分考虑了入门级用户的改装便利性，托架预留了18毫米直径传感器的安装位，可直接适配市面上常见的低成本E3D V6克隆款热端套件，无需额外做复杂的结构切削改造。

针对原厂配套30毫米规格风扇易损坏、散热效率不足的问题，设计时专门预留了标准40毫米散热风扇的安装孔位，用户可直接替换通用规格的散热风扇，提升热端散热效率，避免耗材在喉管位置提前熔融造成的堵头故障。组件的安装连接位统一采用M4规格螺纹孔，用户可根据自身手头的紧固件情况灵活调整，无需专门采购特殊规格螺丝，降低改装的物料成本。

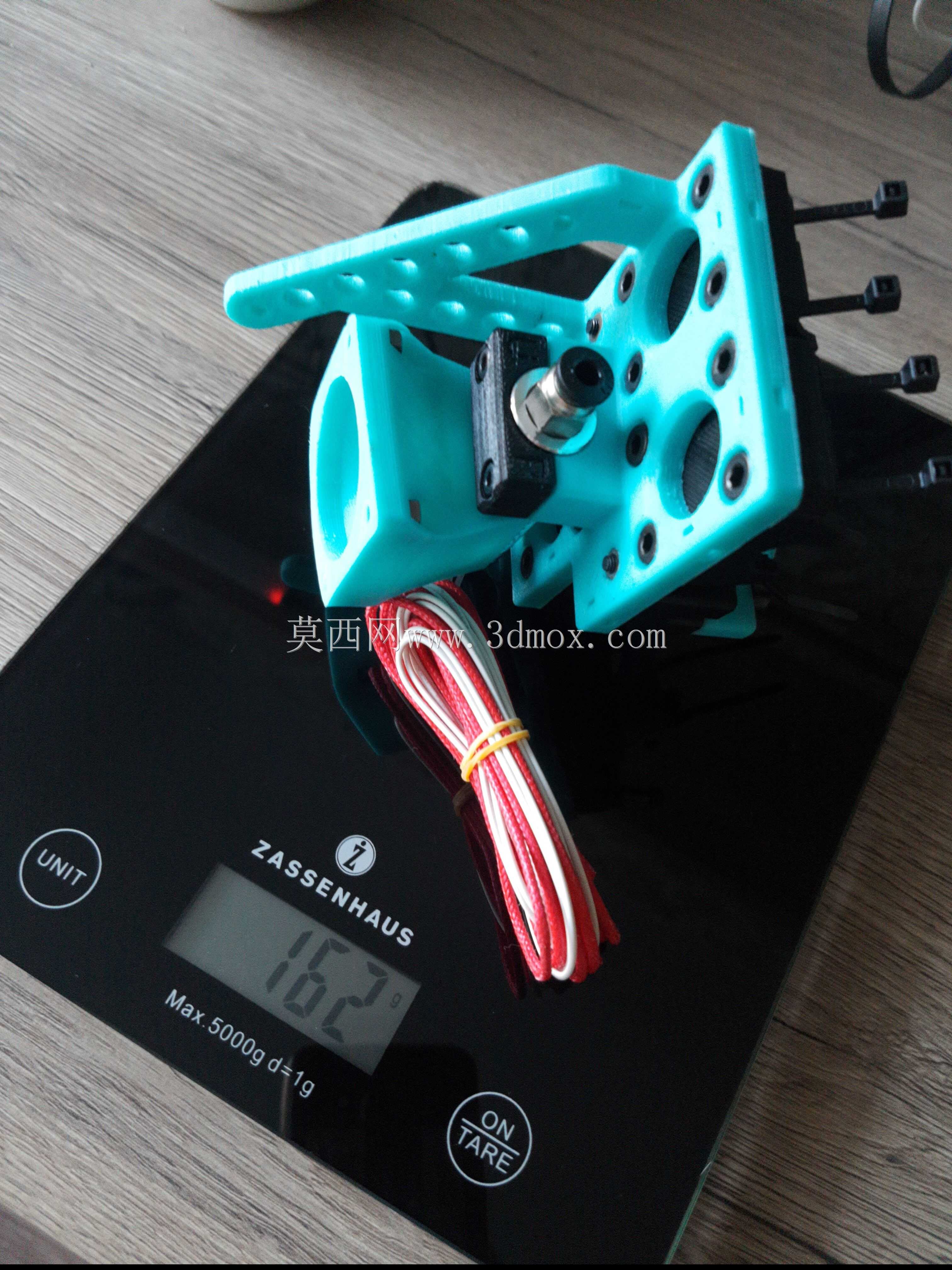

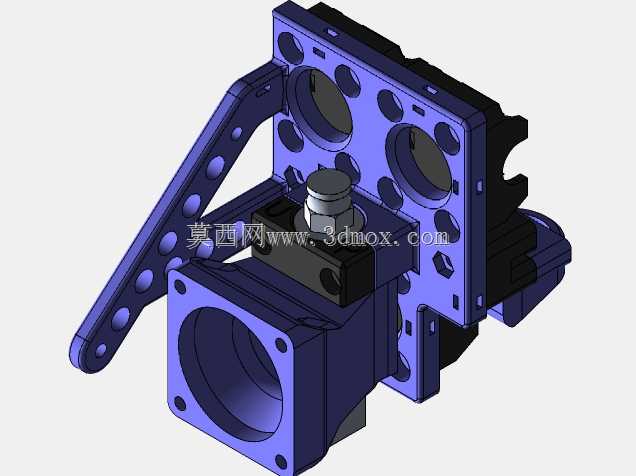

结构上采用一体化镂空托架设计，在保证结构刚性、满足长期往复运动强度要求的前提下，尽可能削减了非受力区域的材料厚度，进一步降低组件整体自重。安装边界方面，组件整体适配2020/2040规格铝型材机架的安装尺寸，挤出轮位置与热端进料口保持同轴度公差在0.1mm以内，保证耗材输送过程中无额外阻力，送料精度可控制在0.01mm级别，适配PLA、ABS、PETG等多种常见3D打印耗材的输送要求，可稳定支持0.4mm孔径喷嘴的常规打印作业，在合理调试参数下也可兼容0.2-0.8mm不同孔径喷嘴的打印需求。
