3D打印适配型旋风式气固分离过滤装置

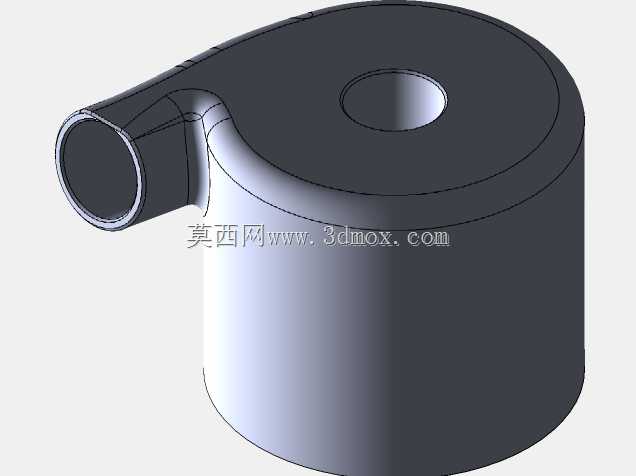

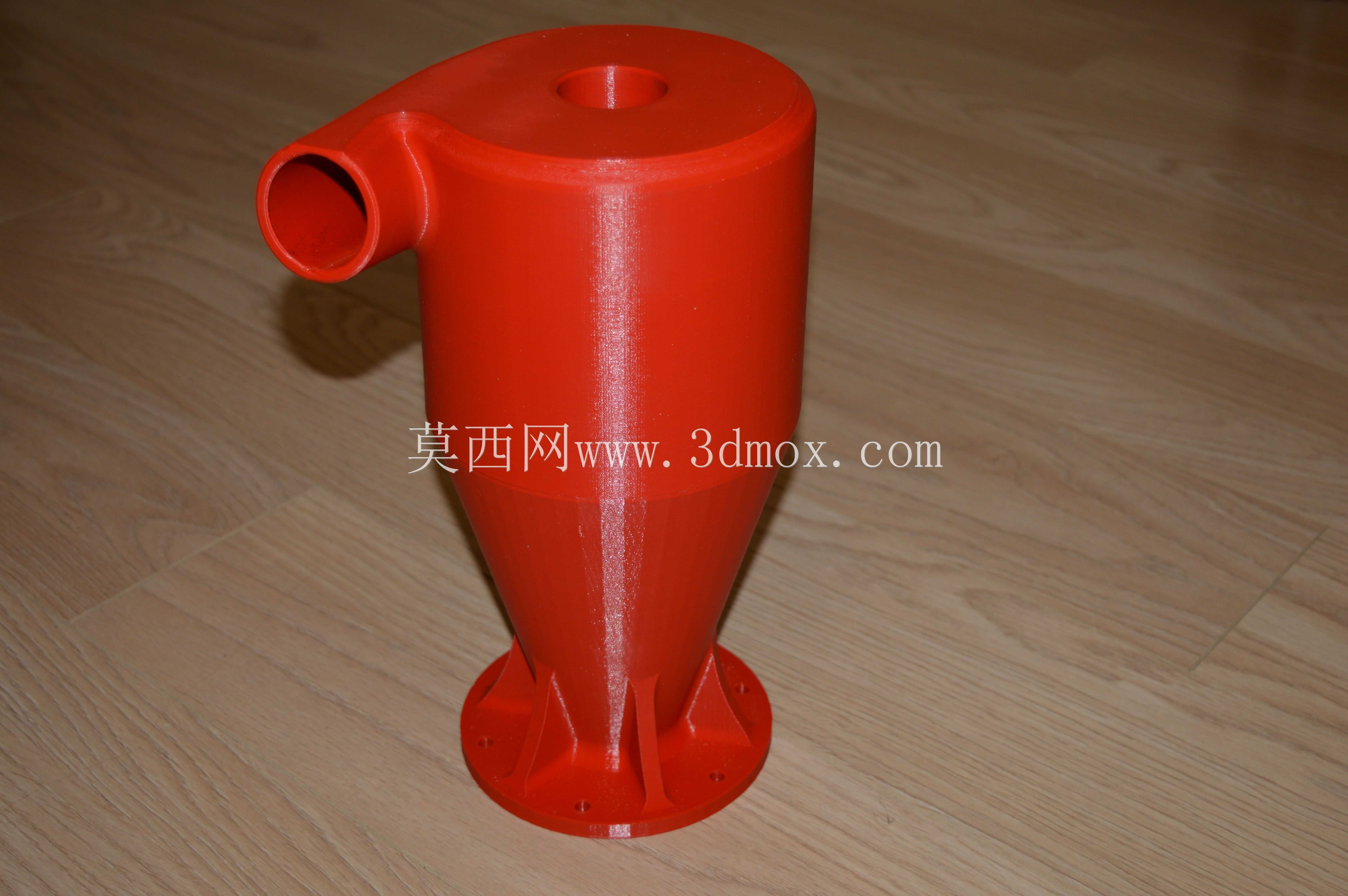

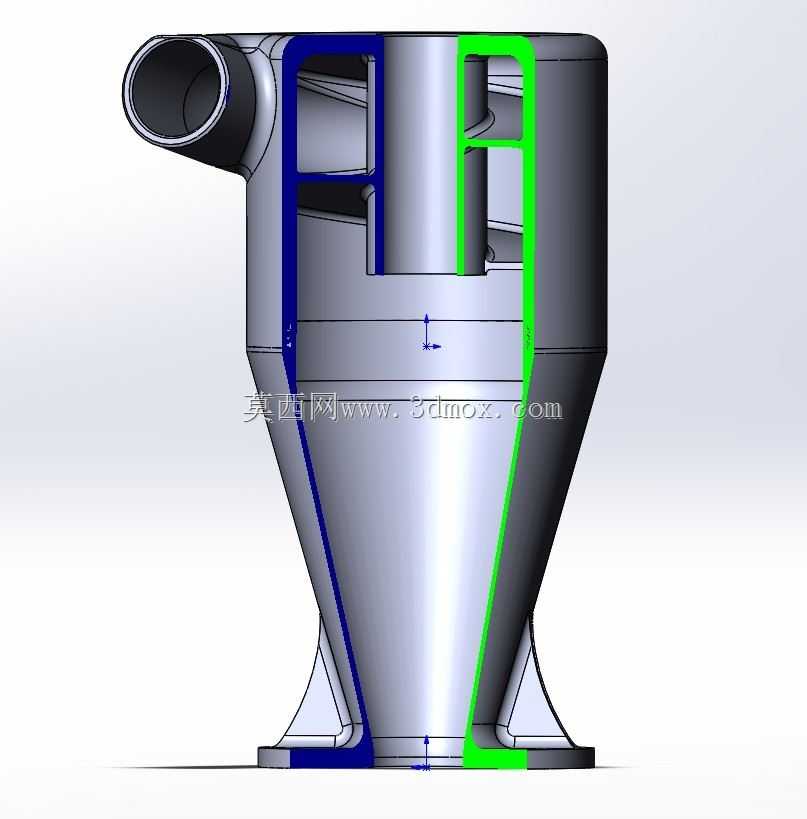

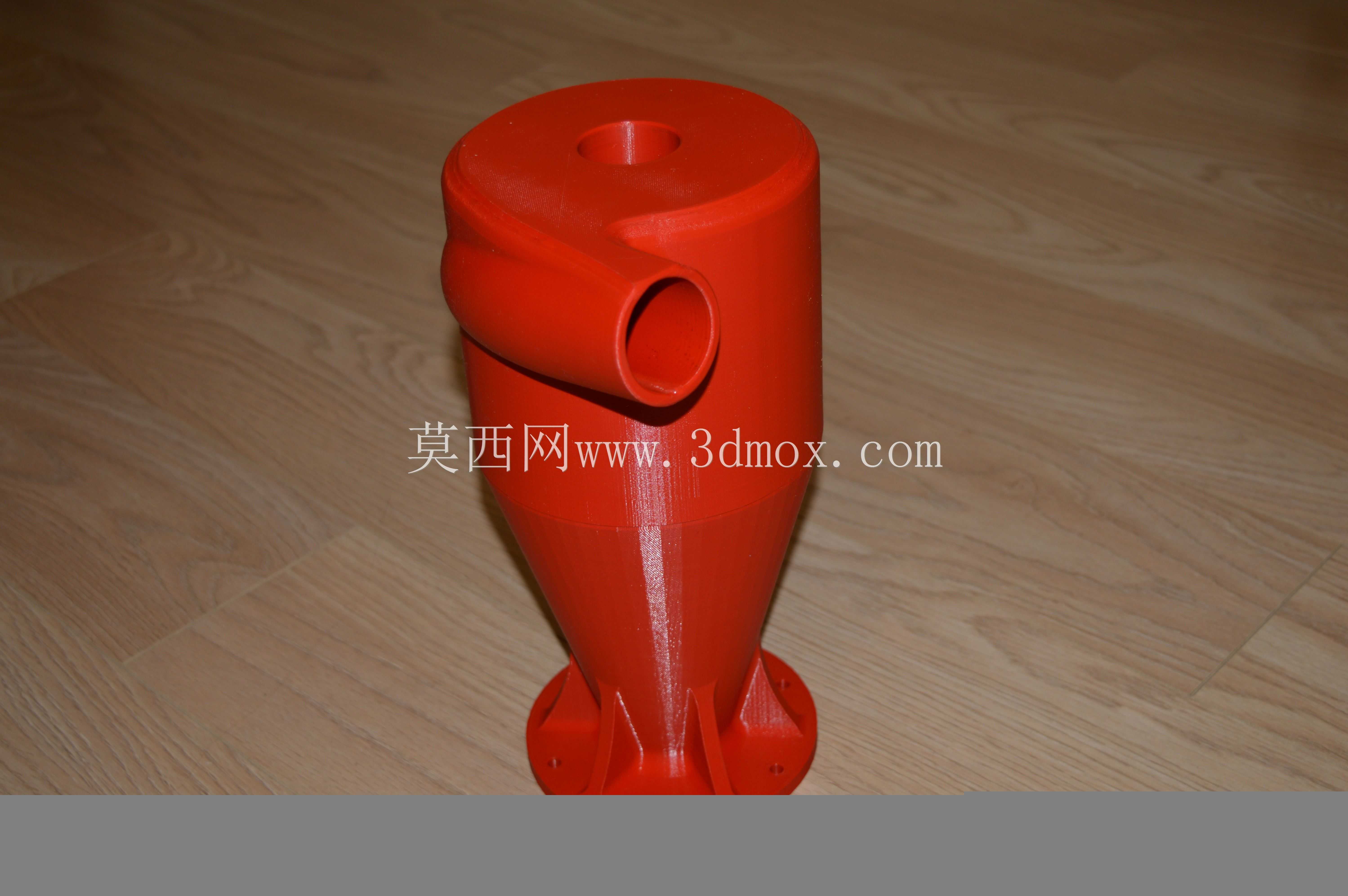

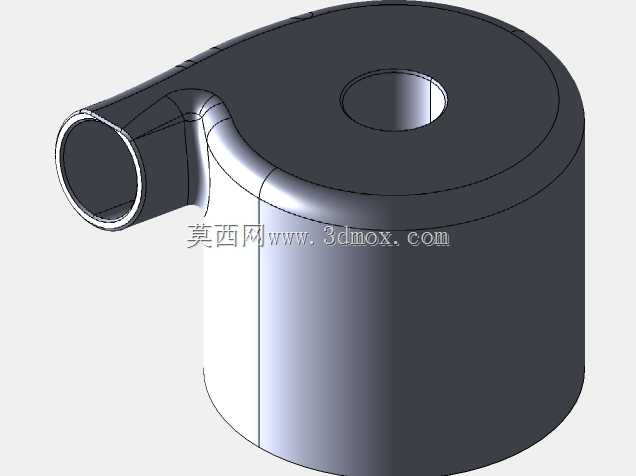

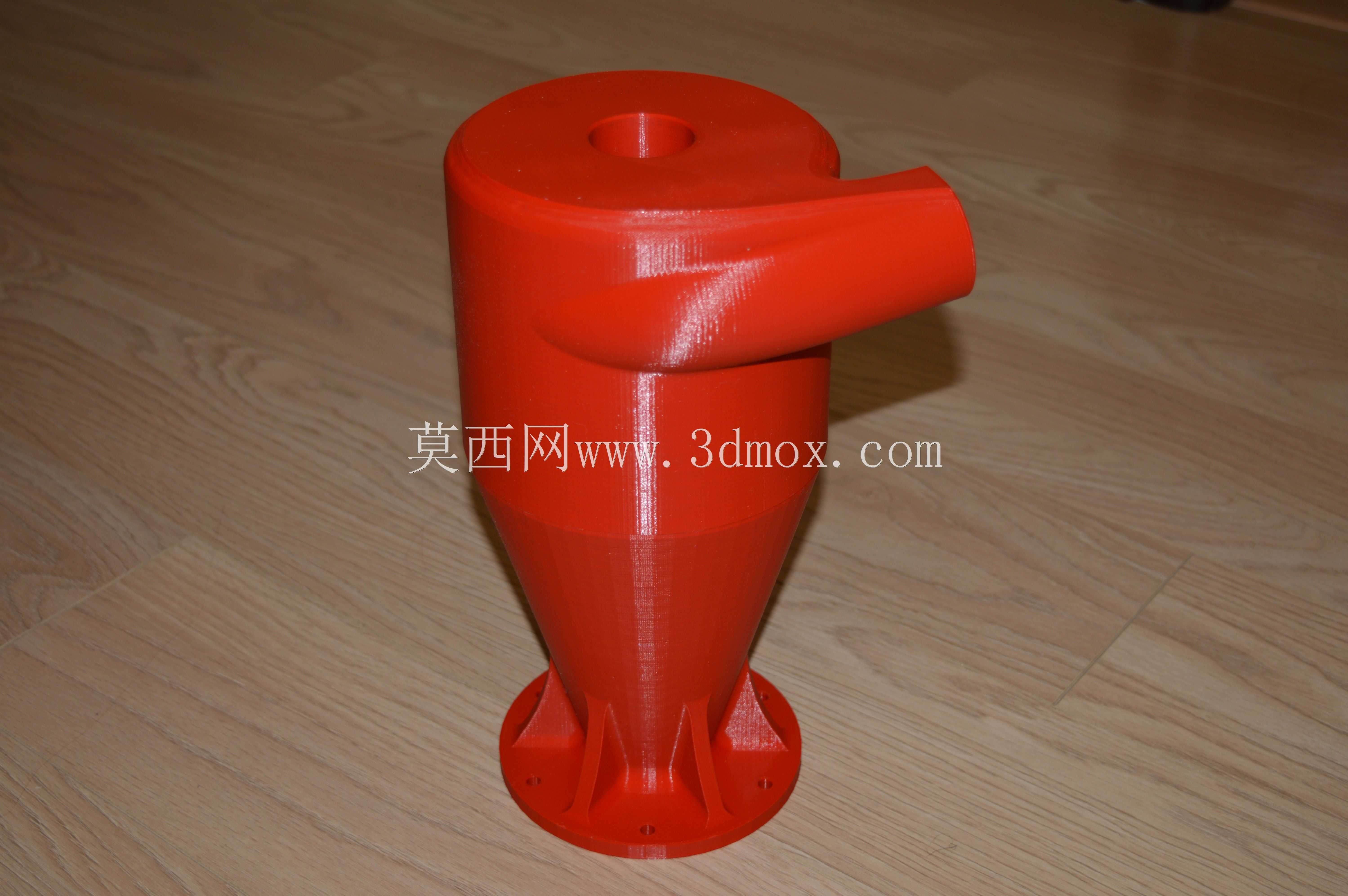

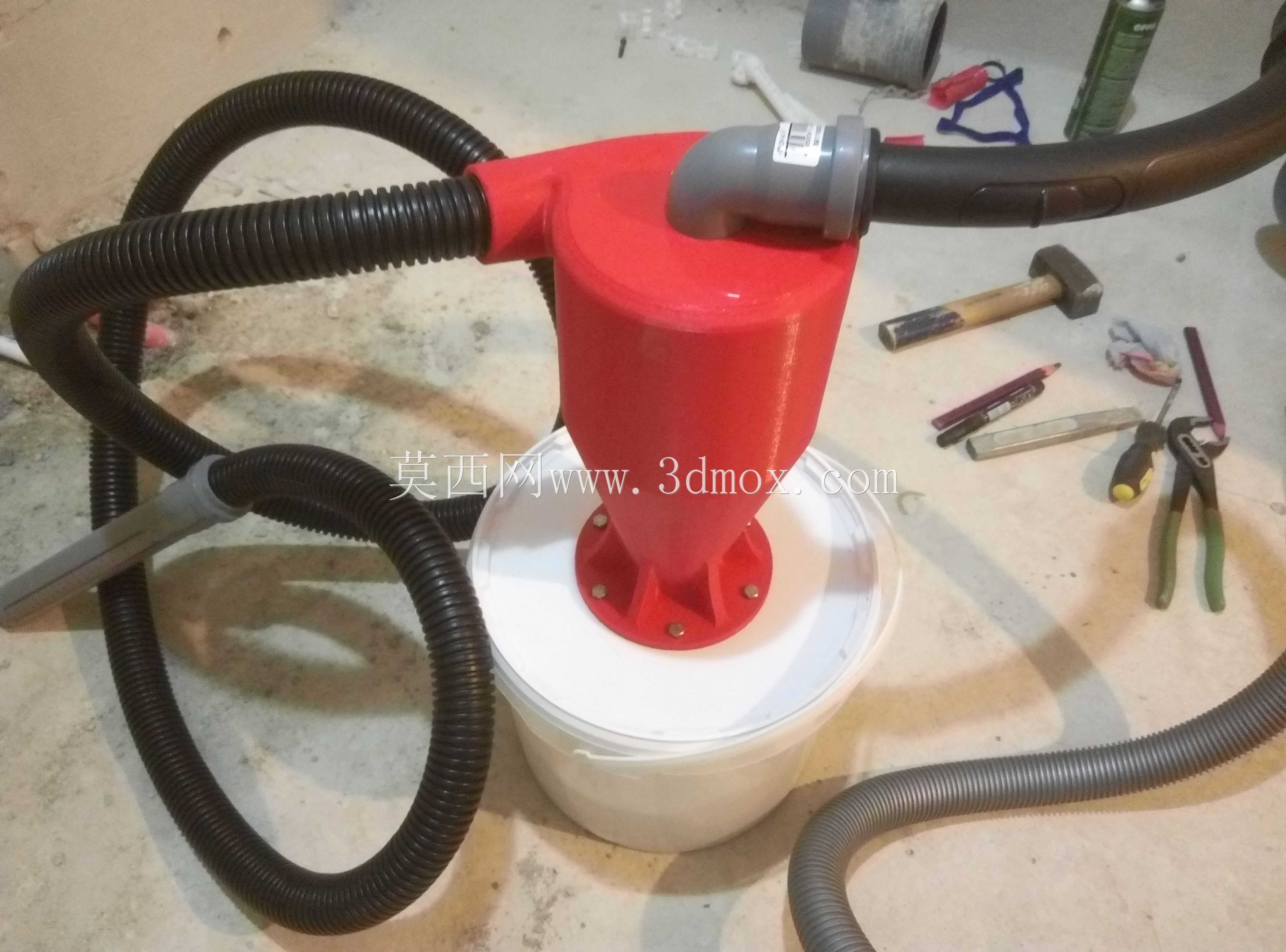

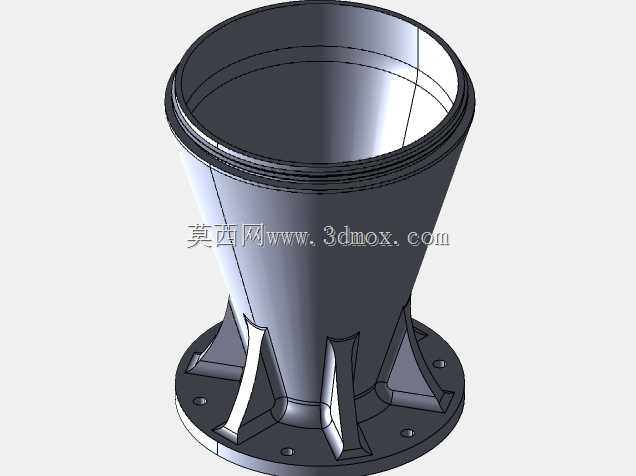

这款旋风过滤装置主要面向小型工况下的含尘气体处理场景，常见于桌面级3D打印工作室、小型木工打磨工位、实验室粉体操作区等对空间占用要求低、需要局部粉尘收集的作业环境，能够在不依赖大型除尘系统的前提下，独立完成气流中的固体颗粒物分离，避免粉尘扩散到作业空间影响操作人员健康与设备运行精度。装置依靠离心沉降原理实现气固分离，含尘气流从侧面切向入口进入筒体后，会沿筒壁形成高速旋转的外涡旋，粉尘颗粒在离心力作用下被甩向筒壁，与壁面接触后失去动能沿锥形段滑落至底部集尘区，净化后的气流则在筒体中心形成内涡旋向上排出，整个分离过程无需滤芯耗材，运行阻力低，日常维护仅需定期清理底部集尘结构即可。设计阶段充分考虑了3D打印的工艺特性，整体采用一体化流线型结构，无复杂的内部支撑需求，0.2毫米层厚即可实现表面雕刻细节的完整呈现，避免了传统钣金焊接旋风筒的加工误差与接缝漏风问题。整体结构分为上部圆柱筒体、中部锥形沉降段、下部安装法兰三个部分，总高度305mm，侧面入口与顶部出口的管道适配直径均为40mm，可直接对接常规的通风软管与小型离心风机，无需额外变径转接。底部安装法兰设置有6个均布的安装孔，适配M6规格的螺栓，可直接固定在集尘桶上方或者工位支架上，安装边界清晰，不需要额外定制连接配件。筒体侧面的切向入口采用圆弧过渡设计，能够减少气流进入时的紊流损耗，提升离心分离的效率，锥形段的收缩角度经过优化，既避免了锥角过大导致的二次扬尘问题，也控制了整体高度，适配桌面级设备的安装空间。上部筒体的顶部出口做了加厚处理，能够提升管道插接后的结构强度，避免长期运行震动导致的接口开裂，底部法兰的支撑筋做了圆弧过渡，减少3D打印过程中的应力集中，提升成品的结构耐用性。
