高光泽外观多级传动齿轮箱结构设计

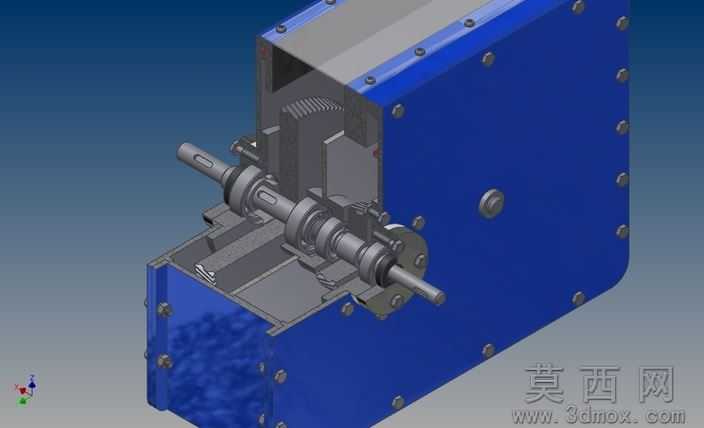

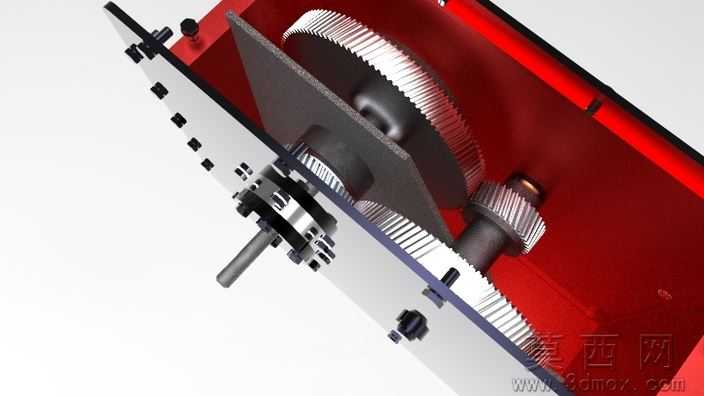

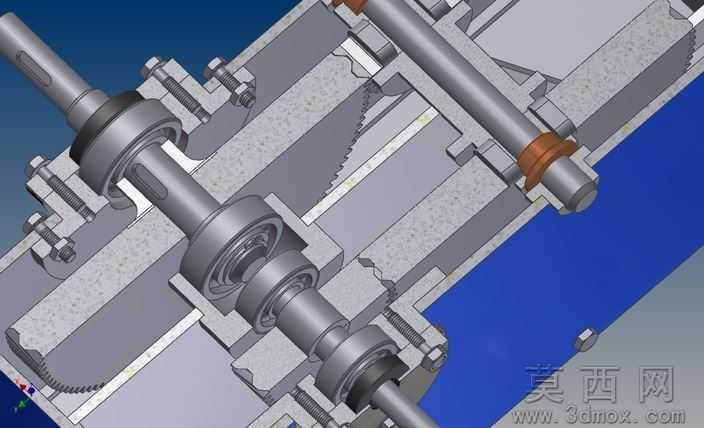

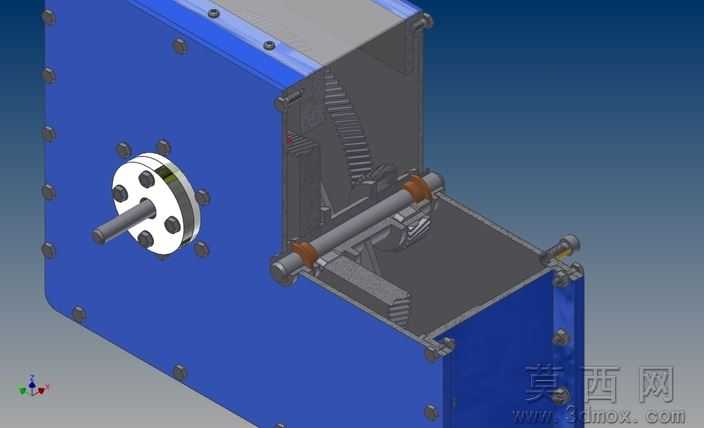

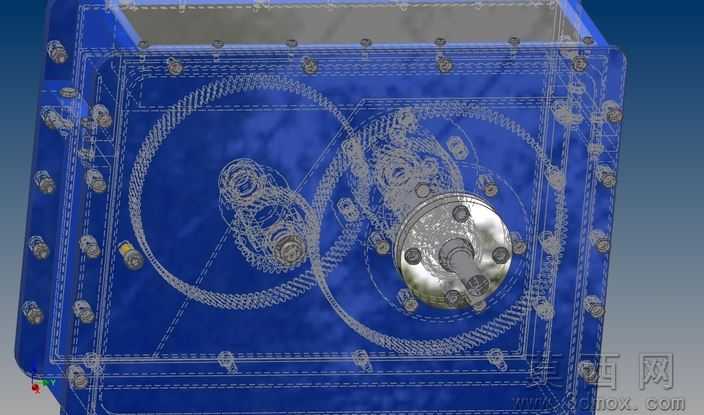

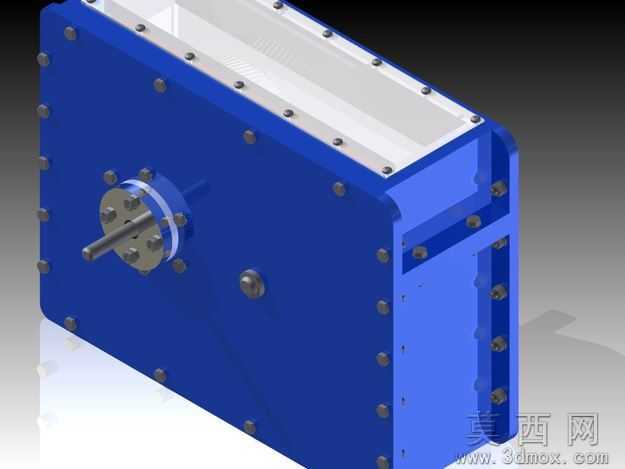

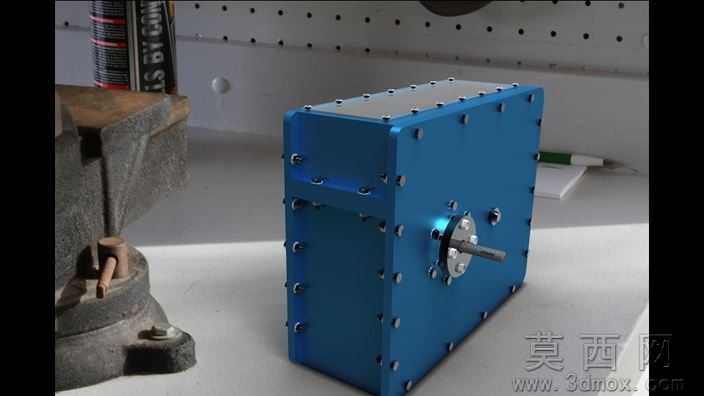

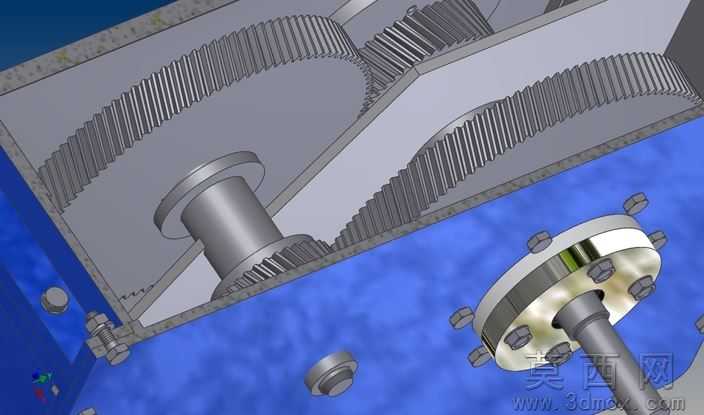

本齿轮箱模型采用Autodesk Inventor 2012完成全参数化建模，建模过程严格遵循机械设计规范，首先完成输入轴、输出轴的基准轴系搭建，确定各轴的空间定位与安装基准，随后逐一对不同模数、齿数的传动齿轮进行参数化绘制，通过齿廓渐开线方程生成精确齿形，确保齿轮啮合的齿侧间隙、重合度符合传动设计要求，再依次完成箱体、轴承安装位、端盖、紧固件等附属结构的建模，所有零件均添加完整的装配约束，可实现无干涉的传动运动仿真。参数设计上，该齿轮箱设定外形传动比为78.9，采用多级圆柱齿轮啮合传动结构，各级齿轮的模数、压力角、齿宽均经过匹配计算，可实现大减速比的动力传递，轴系设计预留了标准轴承安装位，可适配常用规格的深沟球轴承，箱体采用剖分式结构设计，方便内部齿轮组件的装配与后期维护。渲染材质方面，模型对不同部件分配了差异化材质，箱体外壳采用高光泽亮面蓝色烤漆材质，金属齿轮采用抛光合金钢材质呈现金属光泽，传动轴采用调质钢哑光金属材质，紧固件采用发黑处理的标准件材质，内部腔体做暗红色哑光涂层处理，整体渲染效果精致有光泽，可清晰展示内部传动结构的布局。结构原理上，动力从输入轴传入后，依次通过各级啮合的圆柱齿轮组完成转速降低、扭矩增大的动力传递，最终从输出轴输出动力，齿轮排布紧凑合理，充分利用箱体内部空间，在实现大传动比的同时控制了整体外形尺寸，剖视视角可直观观察到每一级齿轮的啮合状态与动力传递路径。软件兼容方面，模型除原生Inventor格式外，还导出了STEP、IGES通用中间格式，可兼容SolidWorks、UG、ProE、AutoCAD等主流三维设计软件，同时提供STL格式文件，可直接用于3D打印验证实物结构。研发教学应用上，该模型可作为机械原理课程中齿轮传动、轮系设计章节的教学案例，帮助学习者理解多级齿轮减速的传动原理与参数计算逻辑，也可作为非标传动设备研发时的齿轮箱结构参考，辅助设计人员完成减速机构的方案选型与结构优化，同时也适合三维建模学习者参考学习参数化零件设计、装配体约束搭建、渲染材质设置的相关操作技巧。
