自锁式电钻夹头全套三维结构模型

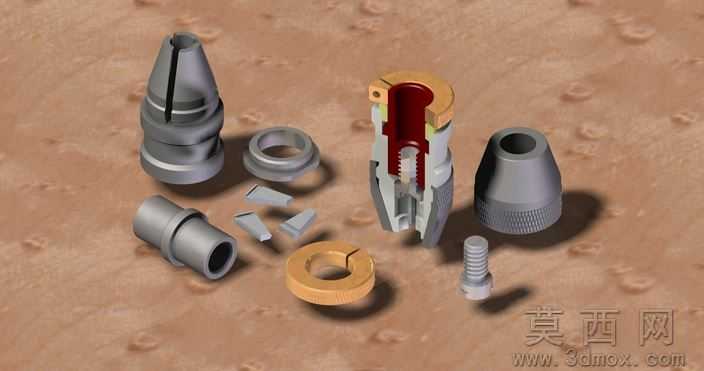

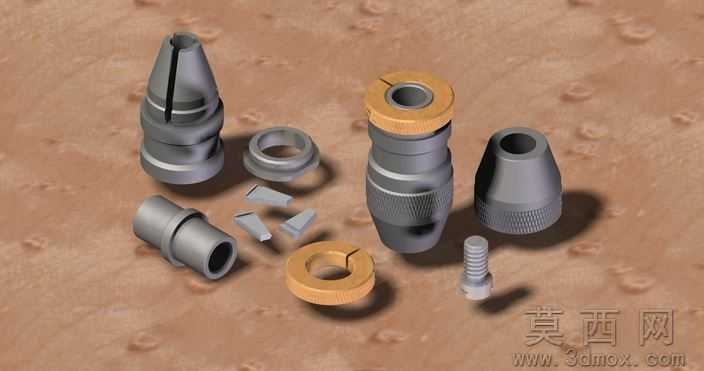

本模型为自锁式电钻夹头全套三维结构，完整还原了手紧自锁钻夹头的全部组成零件，建模过程严格遵循机械设计规范，从夹头主体、夹爪、锁紧螺母、调节套到内部弹簧、定位销等细小零件均逐一绘制，每一个零件的尺寸参数都参考通用手电钻夹头的行业标准设定，夹头夹持范围覆盖常规家用与工业级电钻的常用钻头规格，各零件间的配合公差按照间隙配合、过渡配合的不同要求精准设置，保证装配后结构运动逻辑符合实际产品的使用状态。

参数设计层面，模型对夹头的锥面锁紧结构做了精准还原，夹爪的斜度参数、锁紧螺母的螺纹参数、调节套的防滑滚花参数都经过反复校核，确保旋转调节套时，三个夹爪能够同步沿径向平稳伸缩，实现对不同直径钻头的夹紧与松开，自锁结构的卡位参数也做了细化设计，保证夹紧钻头后在钻孔作业的反向扭矩作用下不会出现松脱打滑的问题，完全匹配实际自锁钻夹头的功能特性。

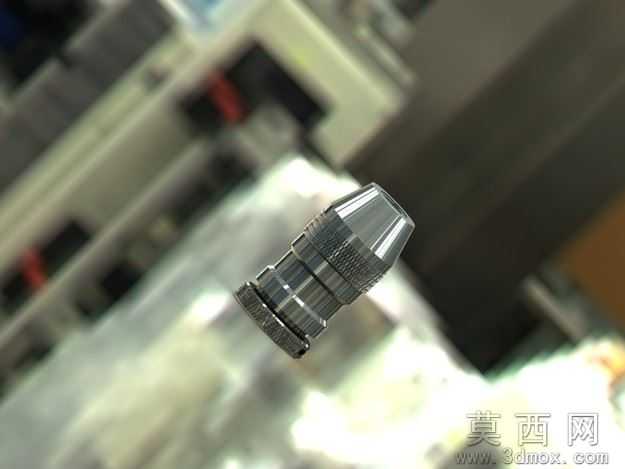

渲染材质方面，模型针对不同零件的实际材质做了区分设置，夹头主体、夹爪、金属衬套等钢制零件采用了磨砂金属材质，还原了机加工金属件的哑光金属质感，调节套的防滑胶圈部分采用了橙黄色硬质工程塑料材质，表面做了细微的纹理处理模拟真实产品的防滑触感，弹簧、小销钉等小零件采用亮面镀锌金属材质，整体渲染效果真实细腻，能够清晰展现各零件的外形特征与装配关系。

结构原理上，该自锁夹头依靠夹爪与主体锥面的配合实现锁紧，当正向旋转调节套时，锁紧螺母带动三个夹爪沿主体的锥面向内收缩，均匀夹紧钻头柄部，自锁结构会在夹紧后自动卡紧锁止位置，承受钻孔时的切削反作用力，避免夹头松动；反向旋转调节套时，自锁结构解锁，夹爪向外张开即可更换钻头，无需额外使用夹头钥匙，操作便捷，是当前手持电钻、台钻等设备广泛应用的夹头结构。

软件兼容方面，模型提供SolidWorks2011原生格式文件，同时附带STL、STEP、IGS等通用三维格式，能够兼容UG、Pro/E、CATIA等绝大多数主流三维设计软件，不同软件的用户都可以直接打开编辑，STL格式还可直接用于3D打印验证结构，无需额外做格式转换，适配不同场景的使用需求。

研发教学应用层面，该模型既可以作为电动工具研发设计人员的参考素材，帮助设计人员快速完成夹头结构的方案迭代与参数优化，也可以作为机械专业教学的演示案例，用于讲解机械传动、锥面锁紧、公差配合等相关知识点，还能供三维建模初学者作为装配练习、工程图绘制的练习素材，帮助学习者掌握机械零件建模与装配的相关技巧。
