汽车前桥麦弗逊独立悬挂结构设计

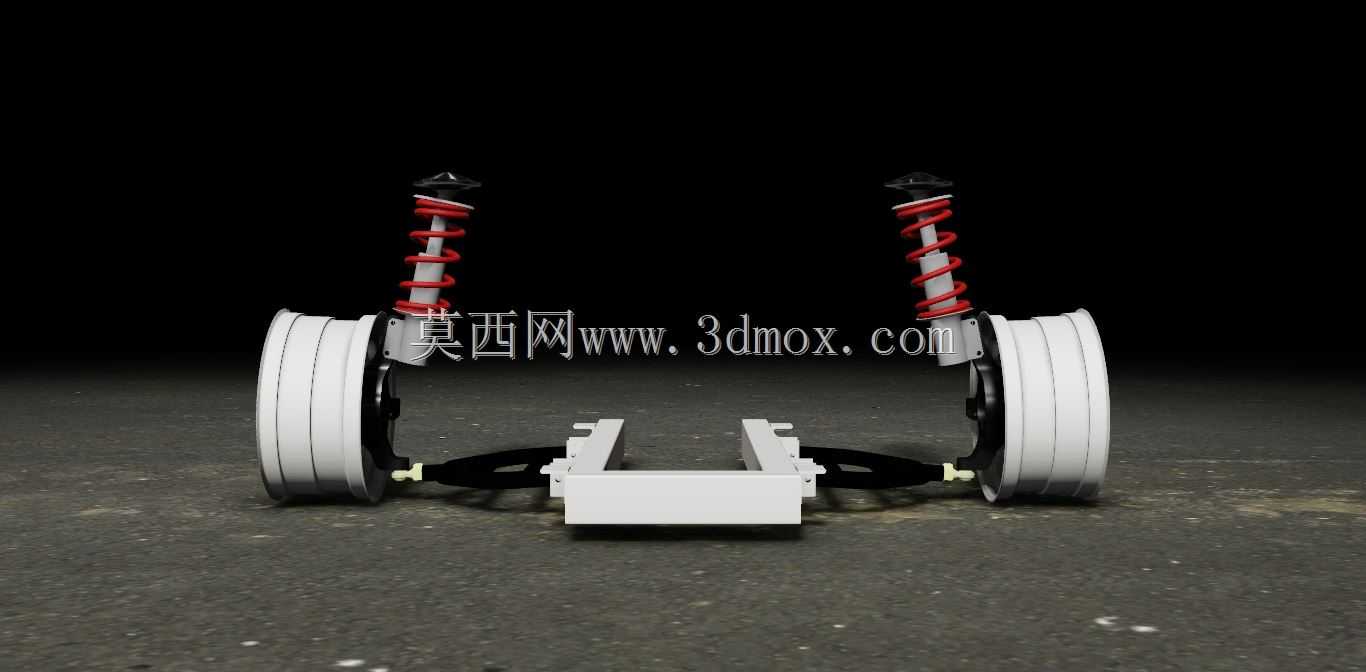

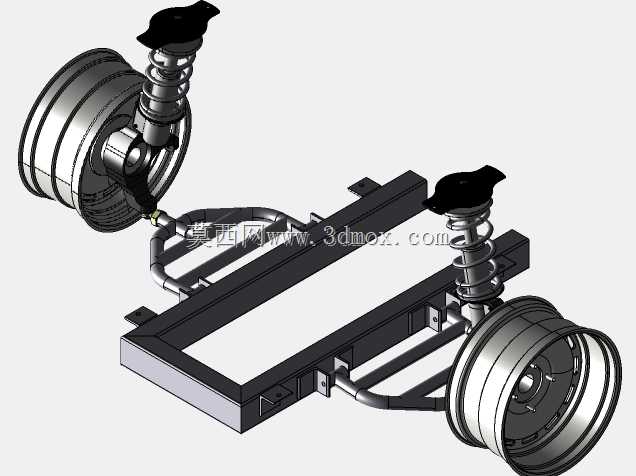

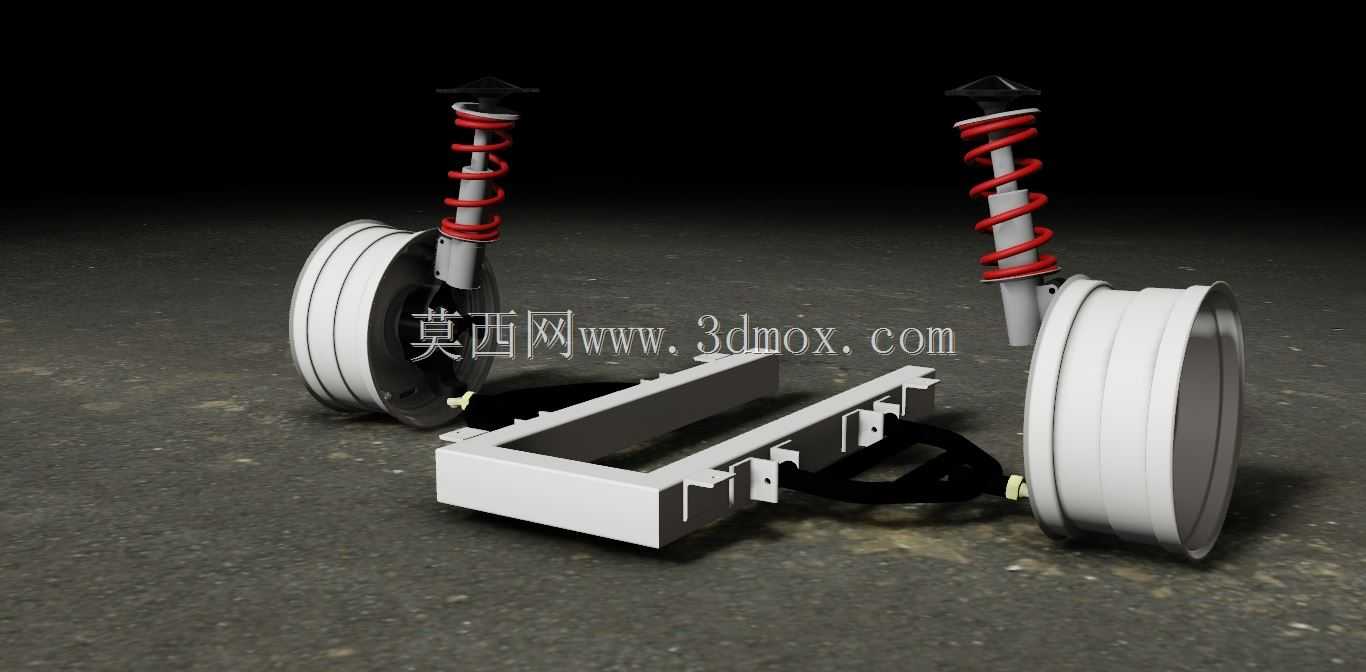

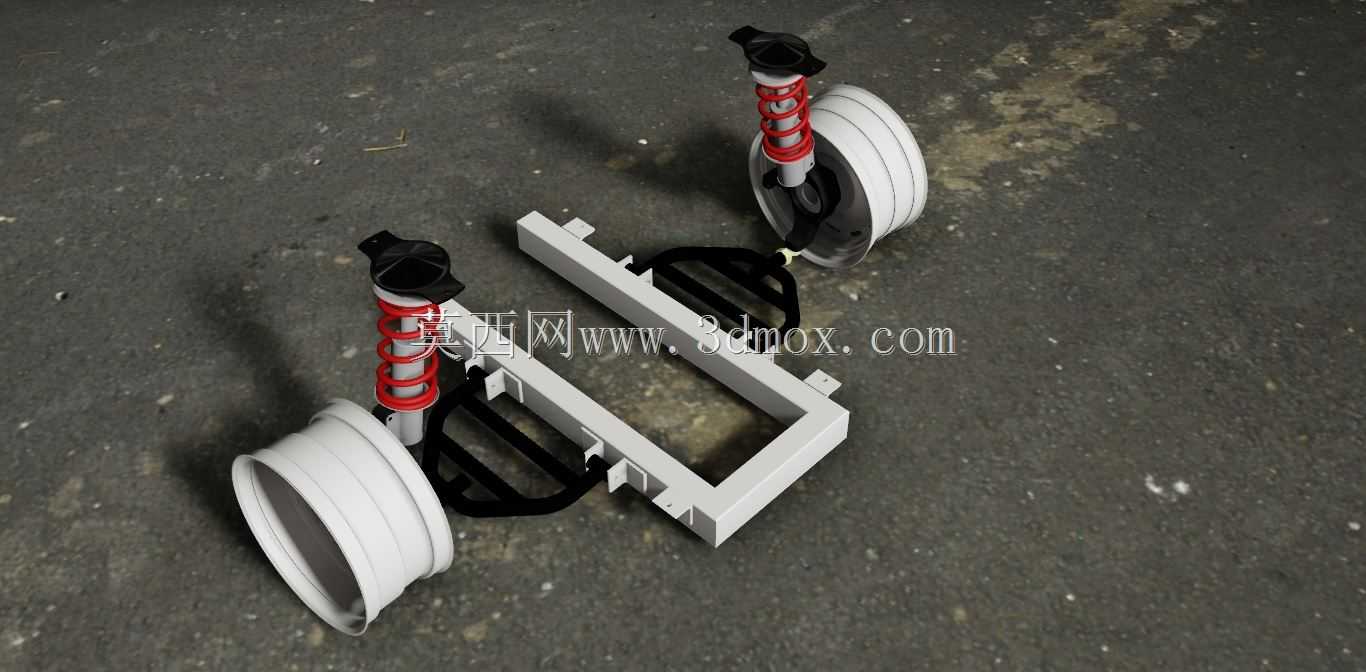

本次呈现的麦弗逊悬挂结构，是当前乘用车辆前桥配置中应用覆盖率极高的独立悬挂方案，广泛适配家用轿车、城市SUV、小型电动乘用车等多种量产乘用车型，是兼顾驾乘舒适性、操控稳定性与整车布置空间利用率的核心底盘部件。这套悬挂整体采用集成化布局思路，将螺旋弹簧与筒式减震器同轴整合为减震支柱总成，大幅压缩了悬挂系统在发动机舱内的占用空间，为前置动力总成、转向机构与前舱线束管路布置预留了充足余量，能够适配横置前驱、混动、纯电等多种动力架构的车型平台。从实际功能来看，这套悬挂承担着多重核心作用：行驶过程中，螺旋弹簧负责缓冲路面颠簸带来的垂直冲击，筒式减震器则通过内部阻尼油液的流动衰减弹簧往复振动，避免车身出现多余的上下抛跳；减震支柱下端通过转向节与车轮轮毂轴承刚性连接，上端通过橡胶顶胶与车身翼子板内的减震塔座连接，在车辆转向时，减震支柱可随转向节同步绕上端支点转动，直接承担转向主销的功能，省去了传统非独立悬挂上的独立主销结构，大幅简化了底盘部件数量。结构设计上，这套悬挂配套了横向布置的下控制臂，控制臂外端通过球铰与转向节下部连接，内端通过两个橡胶衬套与前置副车架相连，既能够精准约束车轮的运动轨迹，在车辆过弯时提供足够的横向支撑刚度，抑制车身侧倾，又能通过橡胶衬套的形变过滤路面传来的细碎振动，隔绝轮胎与路面摩擦产生的路噪向座舱传递。副车架作为悬挂的安装基座，通过四个带缓冲橡胶的安装点与车身纵梁连接，能够进一步弱化路面冲击对车身的直接作用，同时提升前舱整体的结构刚性。从安装边界来看，这套悬挂的左右单元完全对称布置，减震支柱上端安装点位的间距、下控制臂在副车架上的安装孔位坐标、减震器行程范围、弹簧刚度参数都经过匹配调校，既能够保证车轮在上下跳动时的定位参数变化处于合理区间，避免轮胎出现异常偏磨，又能在紧急制动时提供足够的抗点头刚度，在加速时抑制车轮打滑，兼顾日常通勤的平顺性与激烈驾驶时的操控响应。同时，这套结构的部件通用性强，减震器、弹簧、控制臂衬套、球头等易损件都具备成熟的配套供应链，后期维护更换成本较低，也便于针对不同定位的车型进行刚度、阻尼的差异化调校，适配不同风格的底盘调校需求。
