数控机床自动对刀用基准传感装置

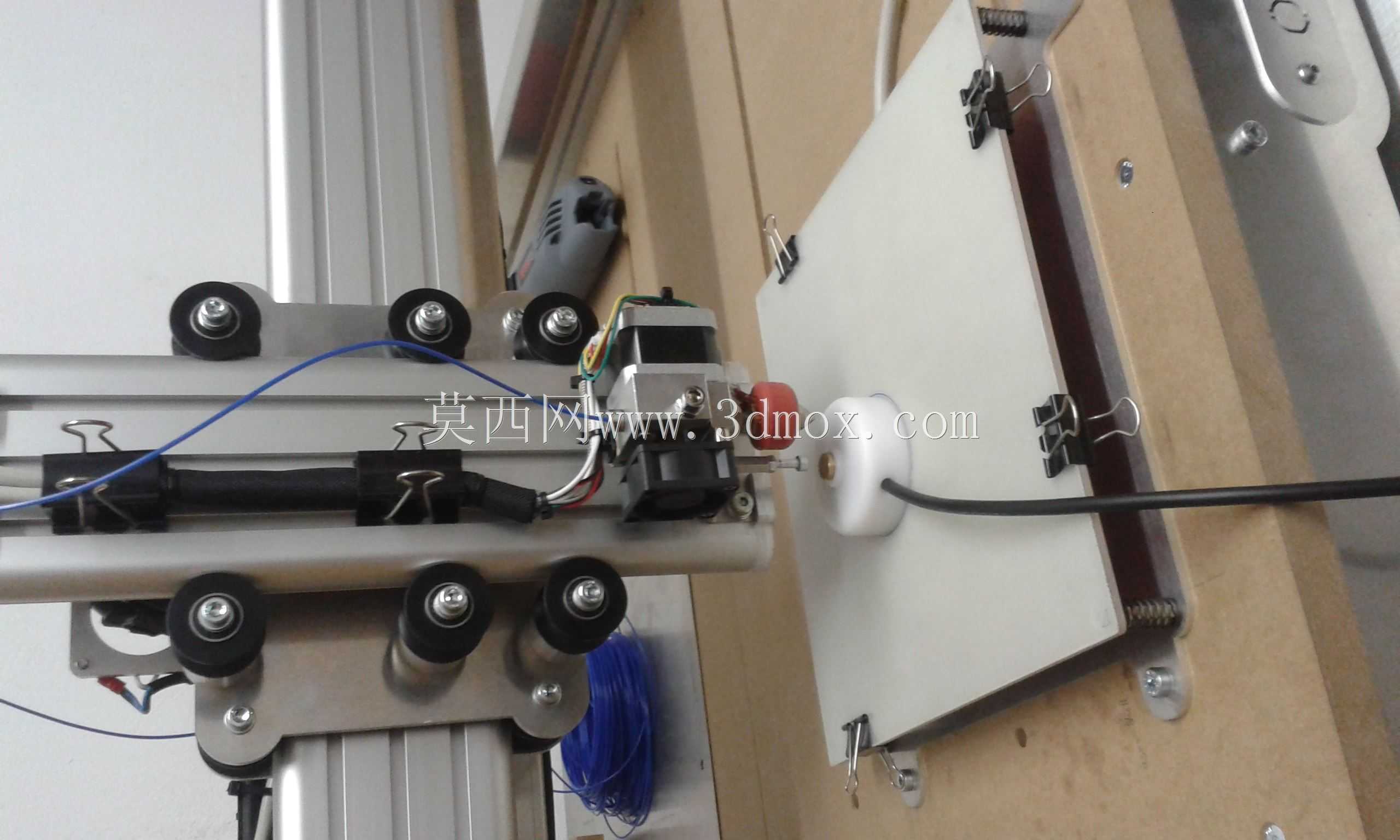

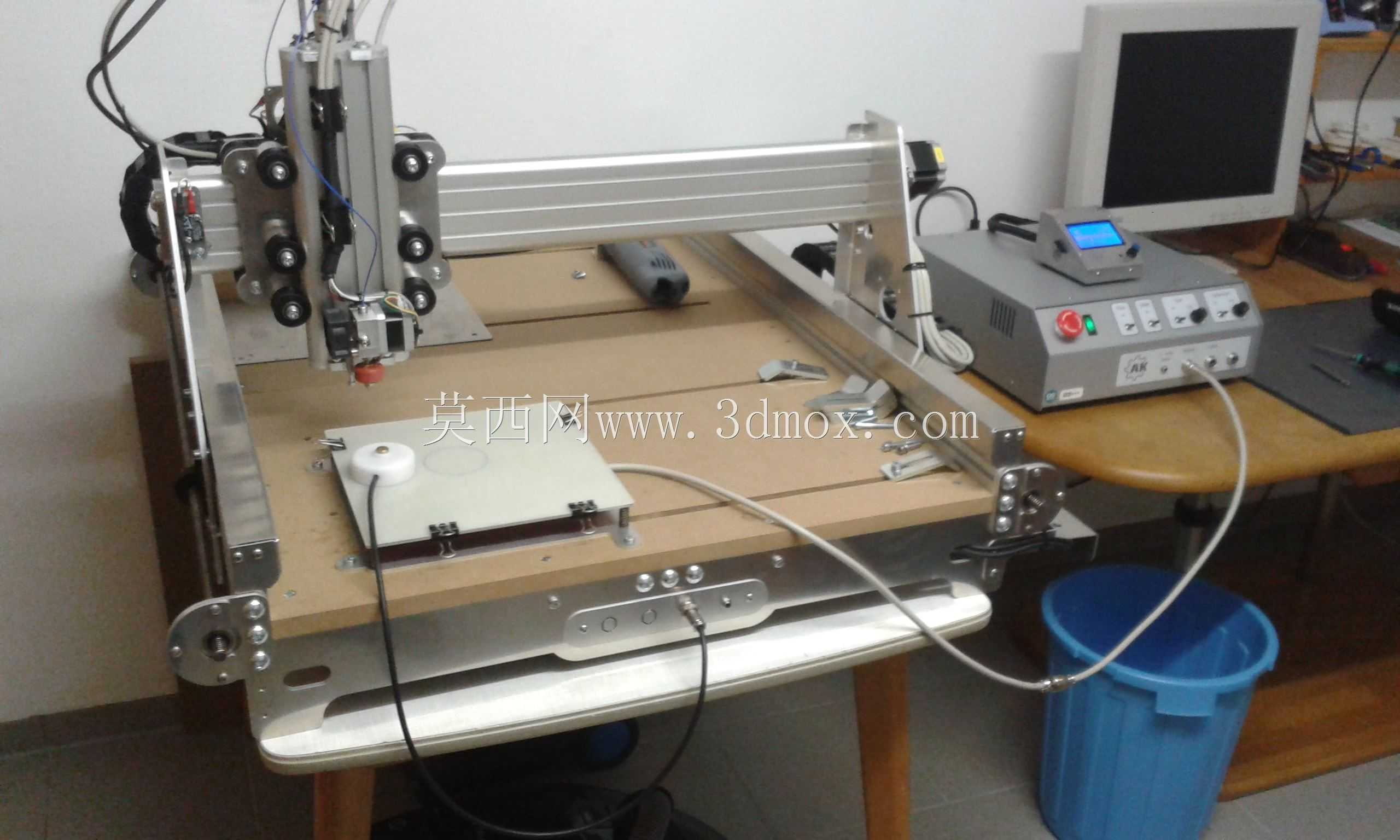

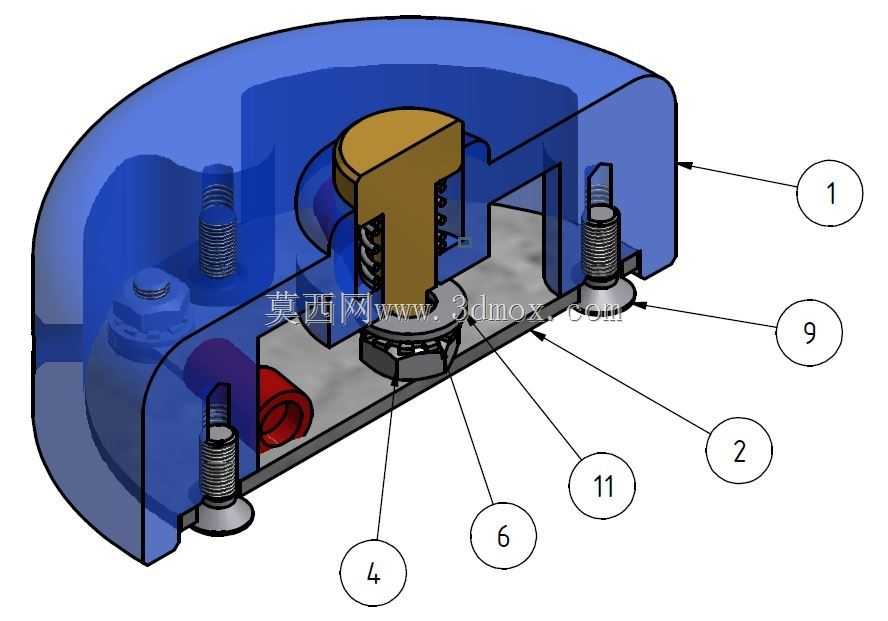

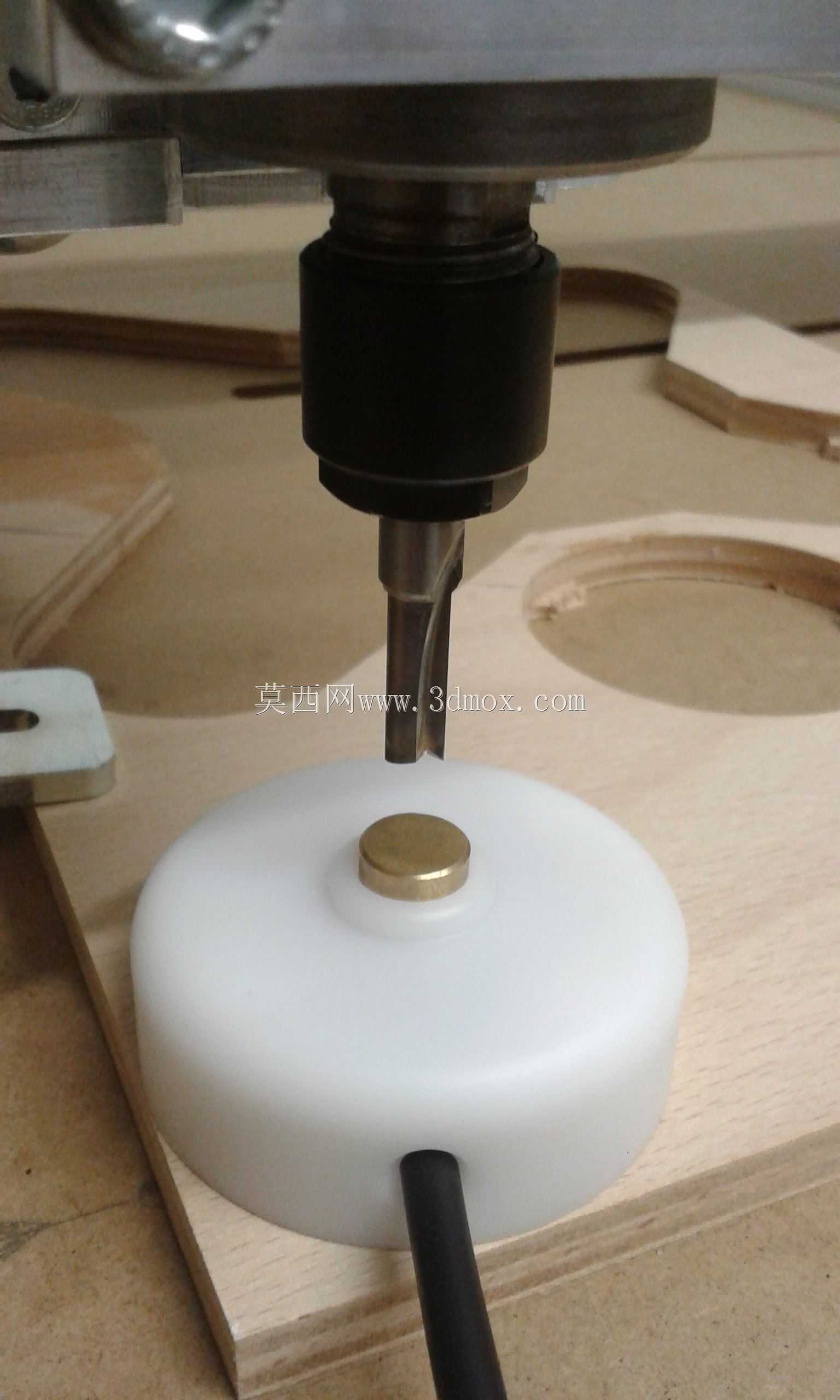

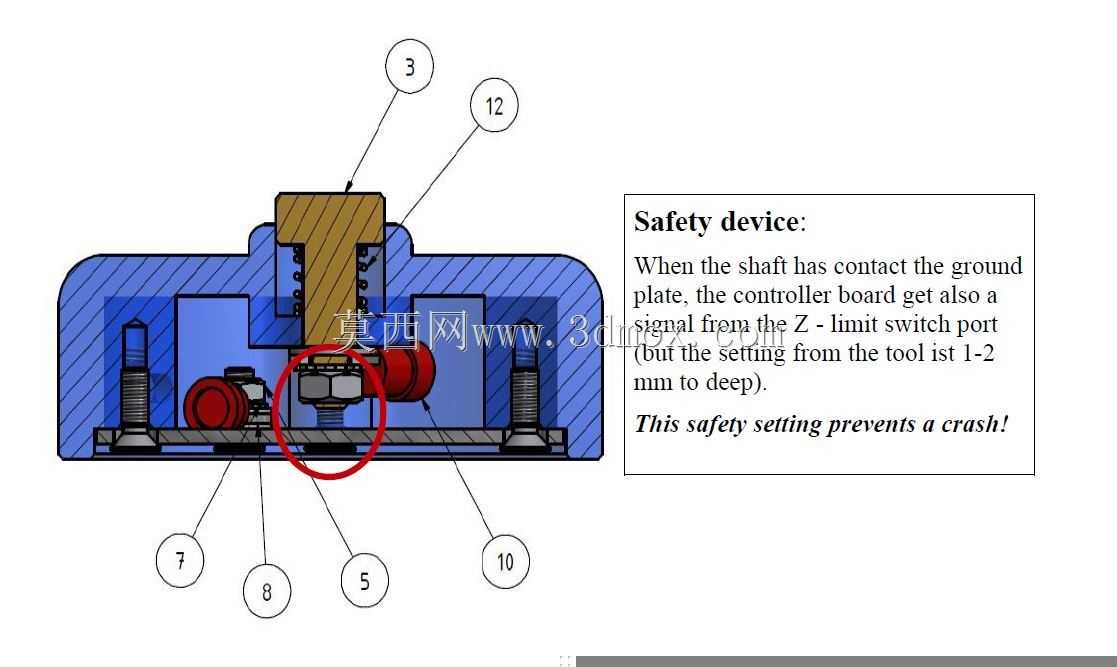

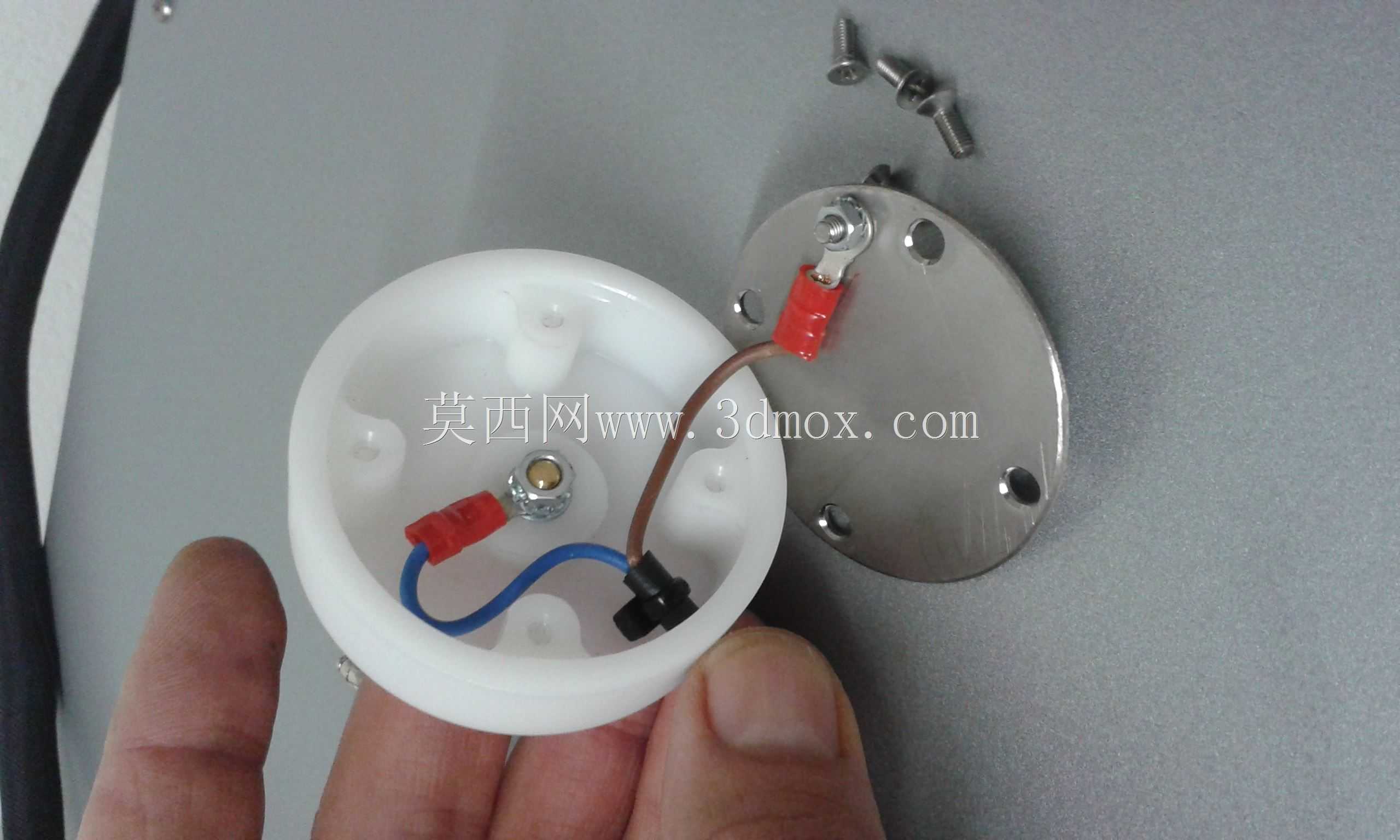

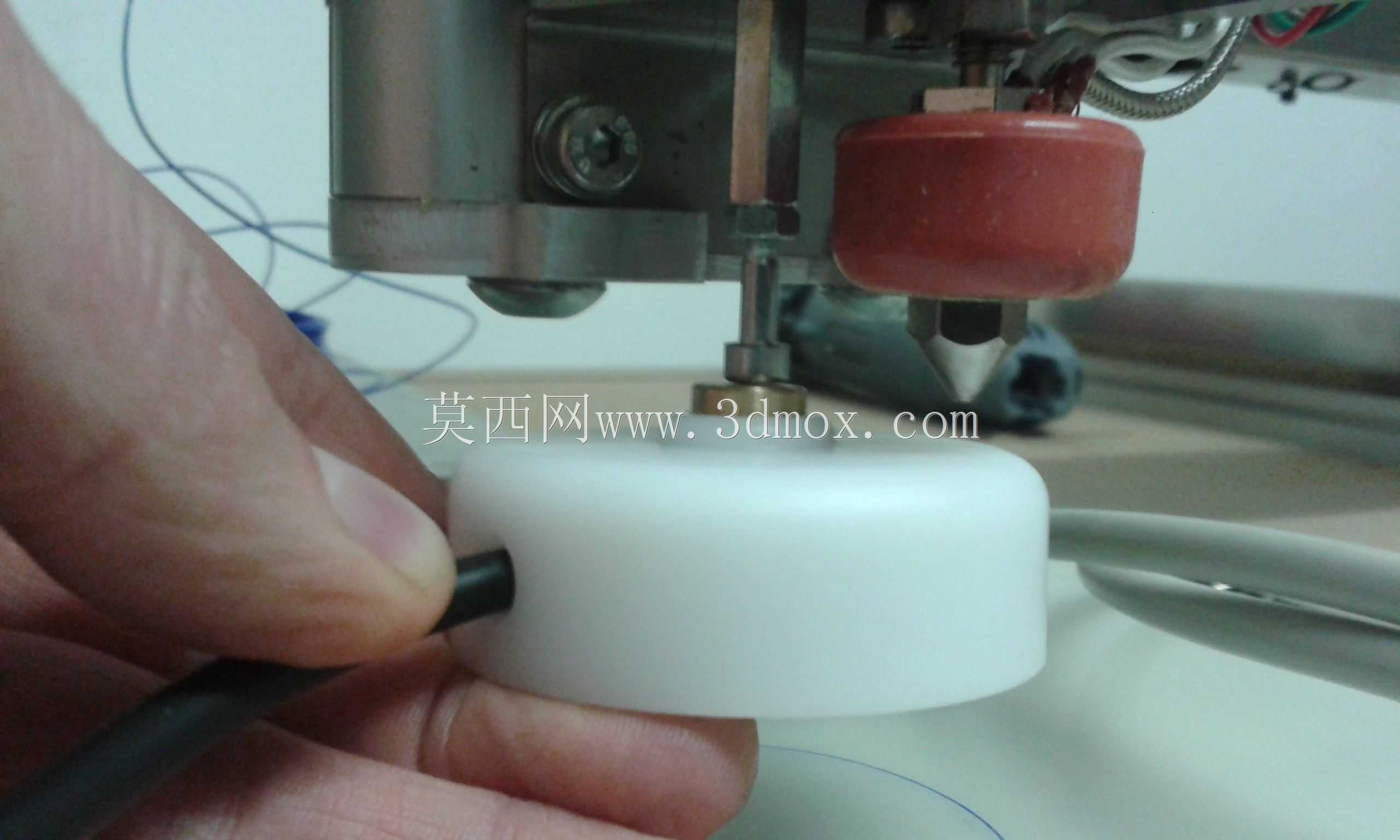

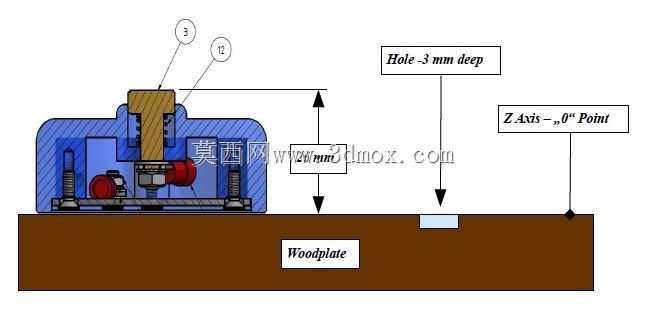

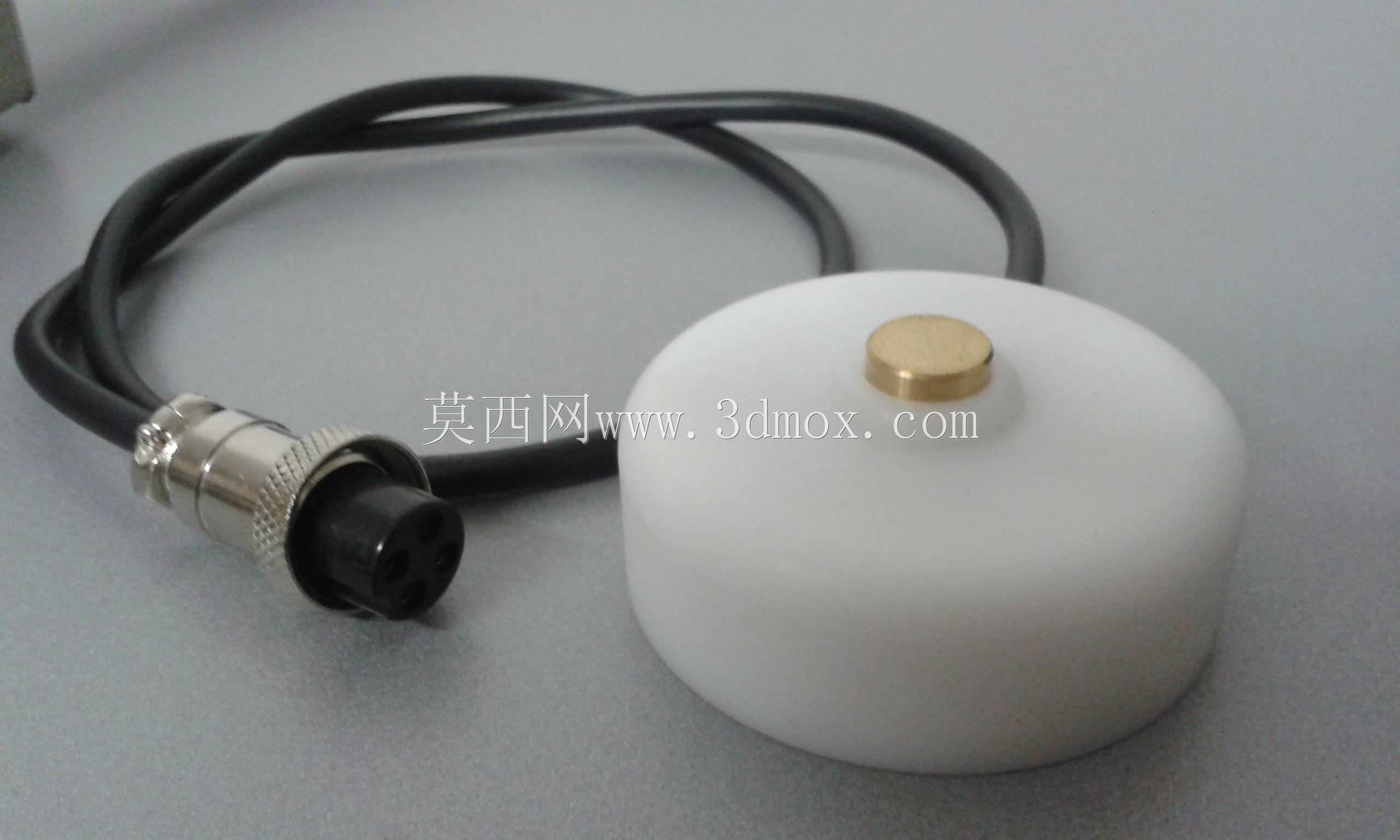

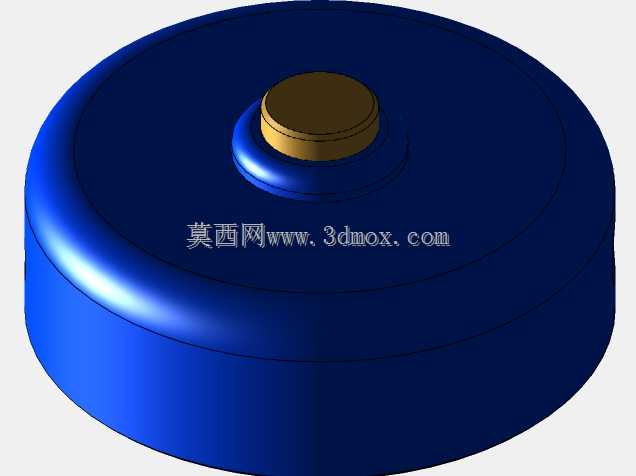

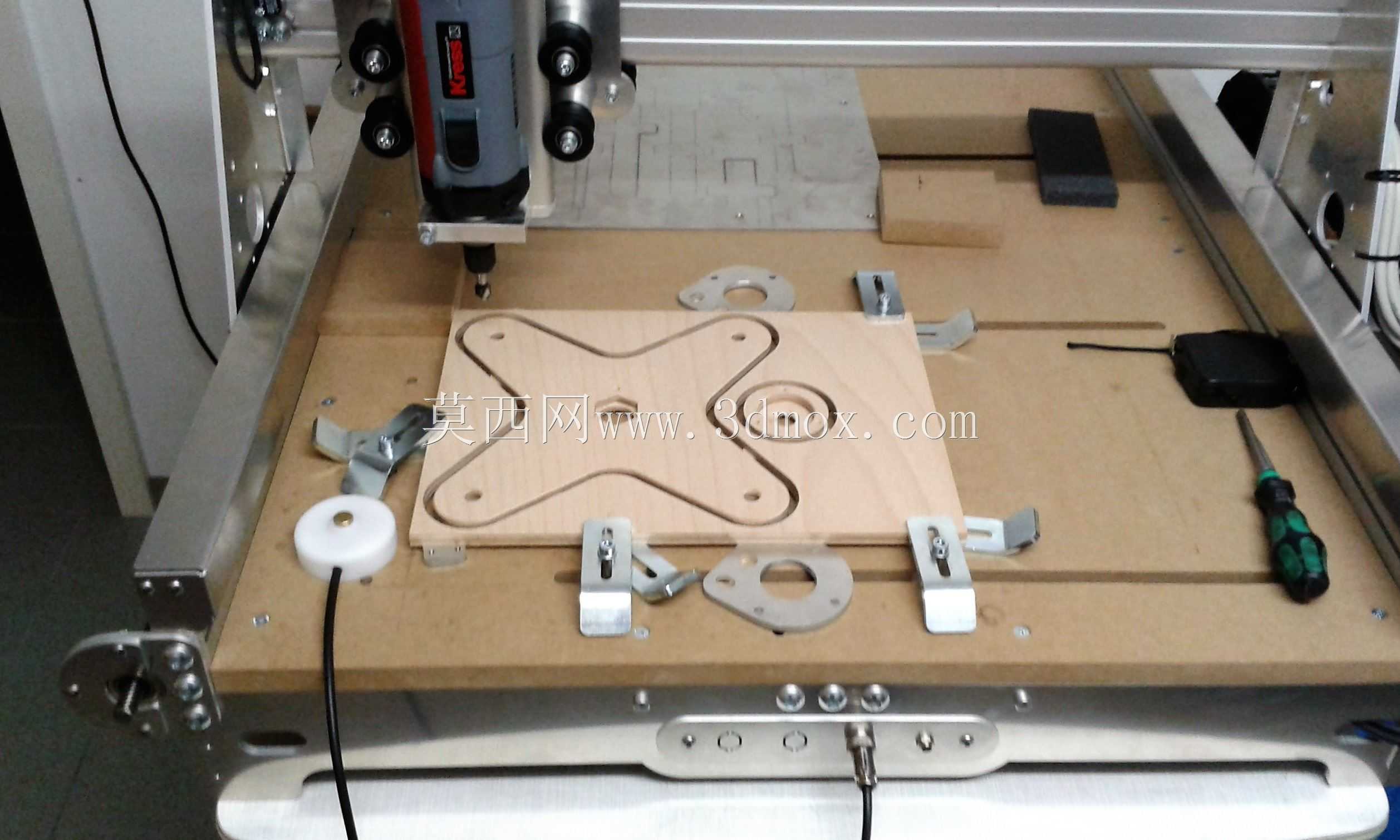

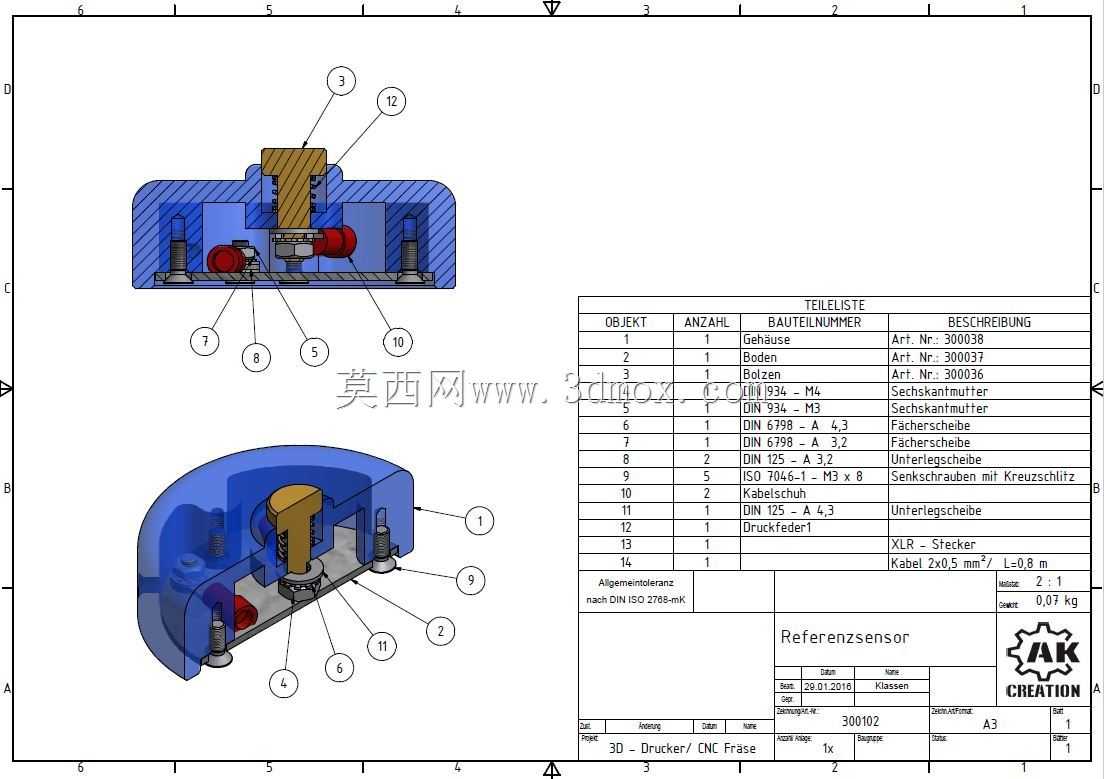

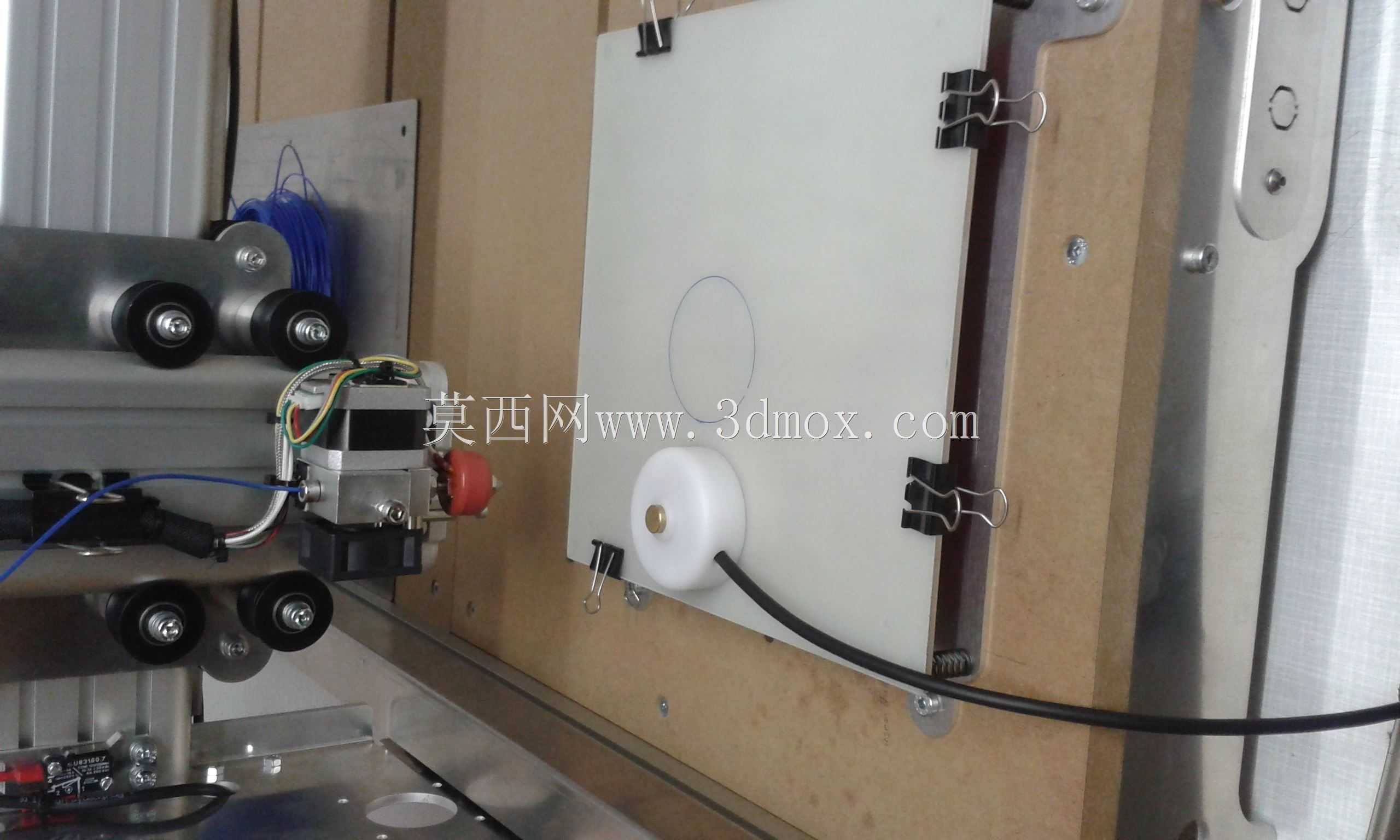

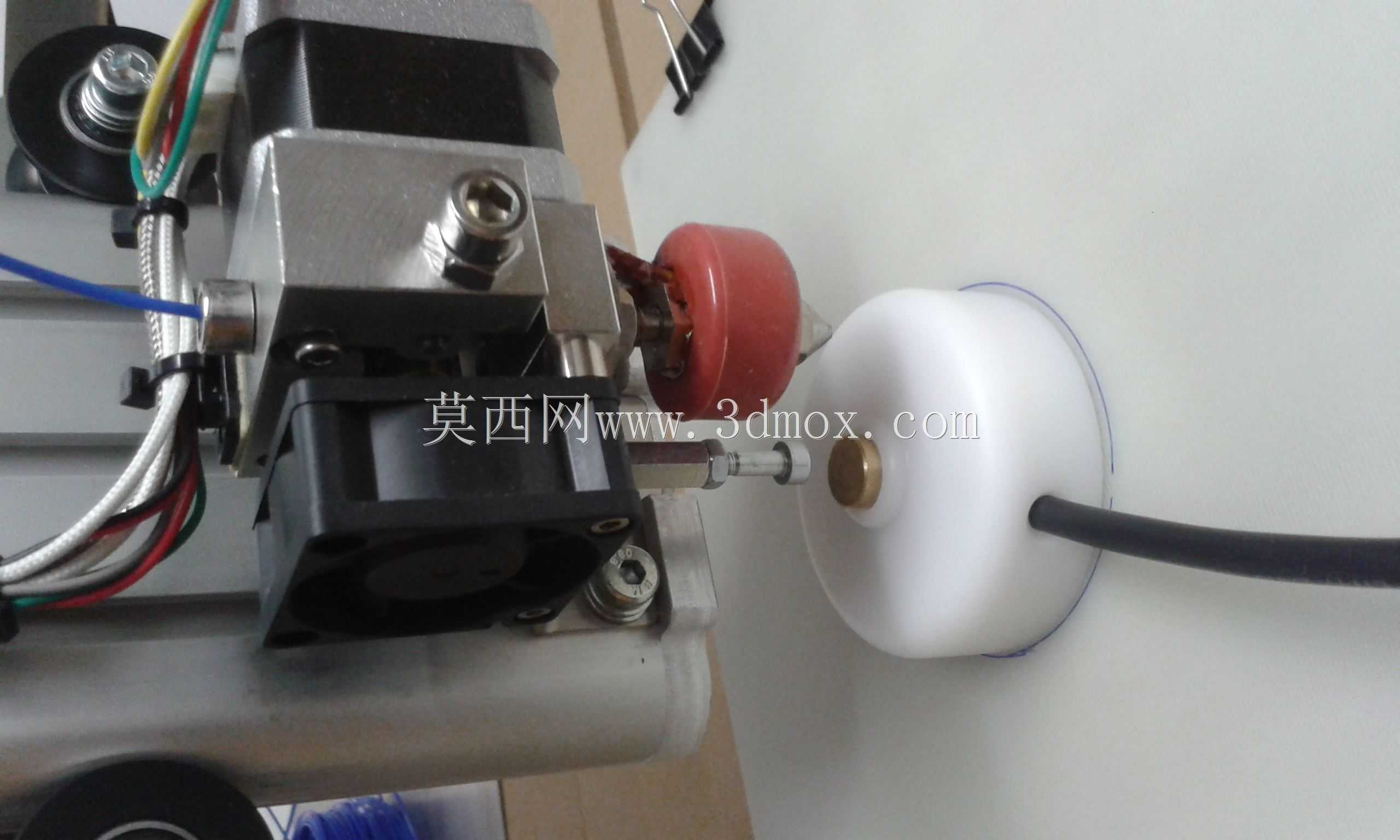

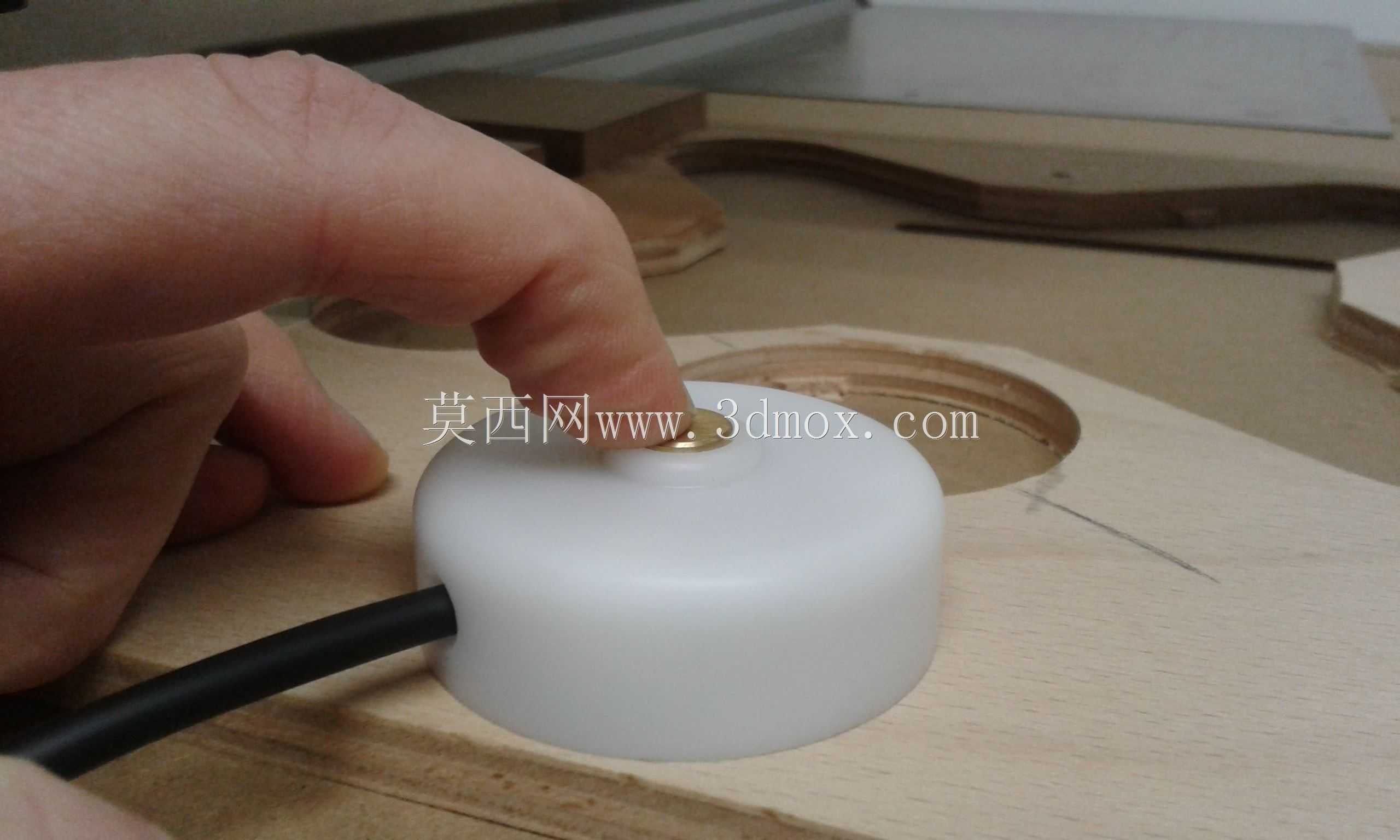

这款基准传感装置主要面向数控加工场景的自动刀具测量需求，适配各类数控雕刻机、数控铣床、加工中心的自动化生产流程，能够在加工前快速完成刀具长度、径向磨损量的自动检测，替代传统人工对刀的繁琐操作，大幅降低人工对刀带来的误差，提升批量加工过程中的尺寸一致性与生产效率。在实际生产应用中，该装置可直接安装在机床工作台的空余工位，不会占用工件装夹的有效空间，当加工程序运行到对刀节点时，主轴带动刀具移动至装置上方，按照预设路径缓慢下压接触检测触头，装置内部的触发机构会在接触瞬间输出开关信号给机床控制系统，系统自动记录当前主轴坐标值，结合预设的基准参数自动计算补偿值，直接写入刀具参数表，全程无需人工干预，有效避免人工对刀时的操作失误与视觉误差。从功能设计来看，装置采用半封闭的壳体结构，外部蓝色半透明护罩既可以直观观察内部机构的运行状态，也能阻挡加工过程中飞溅的切屑、切削液进入内部，保护核心触发元件不受污染损坏；底部设置的多个可调支撑脚，能够在安装时快速调整装置的水平度，保证检测触头的基准平面与机床工作台面平行，确保检测精度不受安装误差影响。核心触发组件采用弹性预压结构，内部的复位弹簧可以保证触头在每次检测完成后快速回到初始位置，同时设置了硬限位结构，避免刀具下压超程损坏内部传感元件；侧面预留的走线接口可以直接对接机床的IO端口，接线方式简单，适配绝大多数主流数控系统的信号输入要求。安装边界方面，装置整体为扁圆形结构，横向占用空间较小，安装时仅需要在工作台面预留对应固定孔位即可，不需要对原有工作台结构做改造，装置的整体高度经过优化，不会干涉主轴的正常移动路径，即使是行程较小的小型数控设备也可以顺利安装使用。装置内部的触发部件采用耐磨材质制作，能够承受数万次的刀具接触冲击，长期使用也不会出现接触精度下降的问题，适合长时间连续运行的自动化加工场景使用。
