壁挂式起重绞车吊运装置结构设计

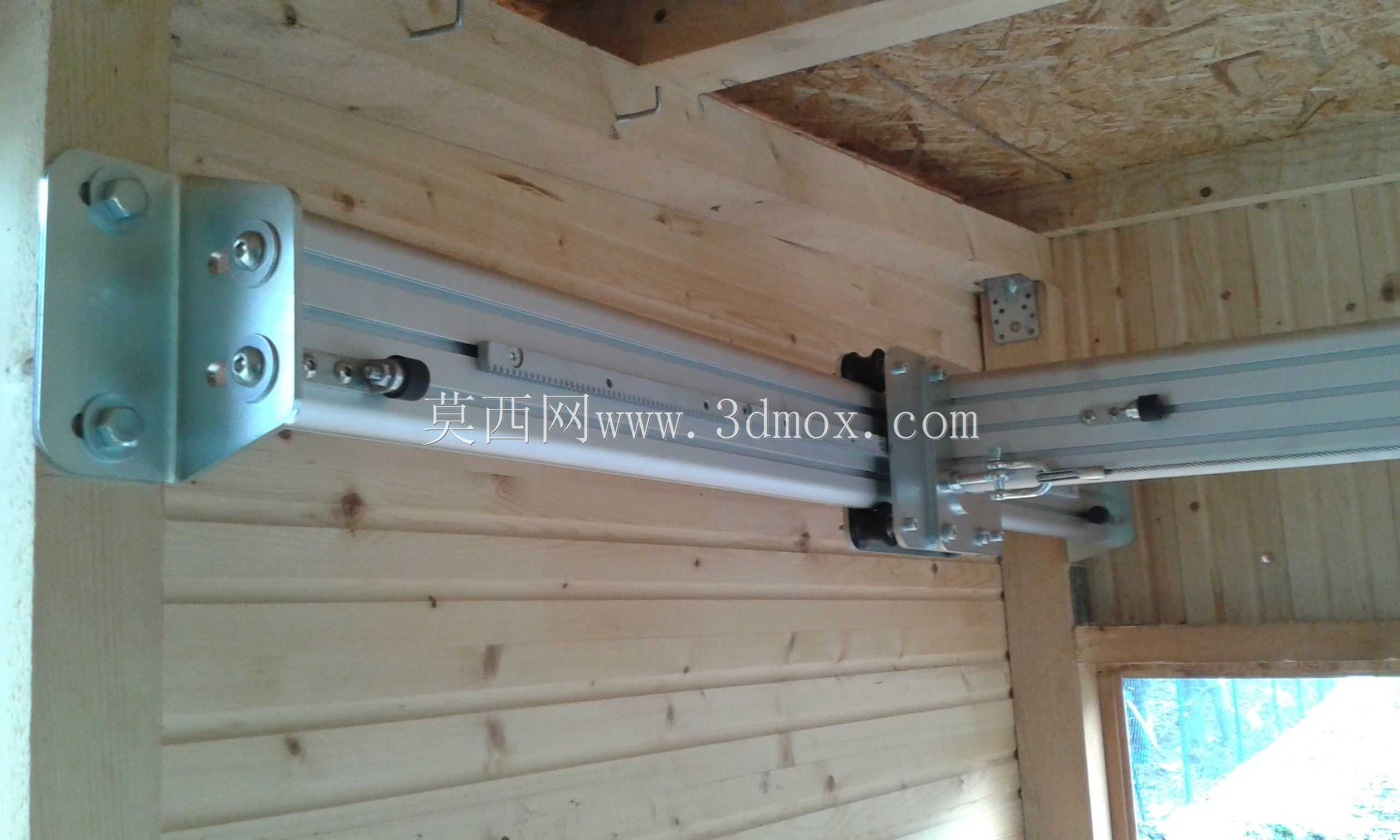

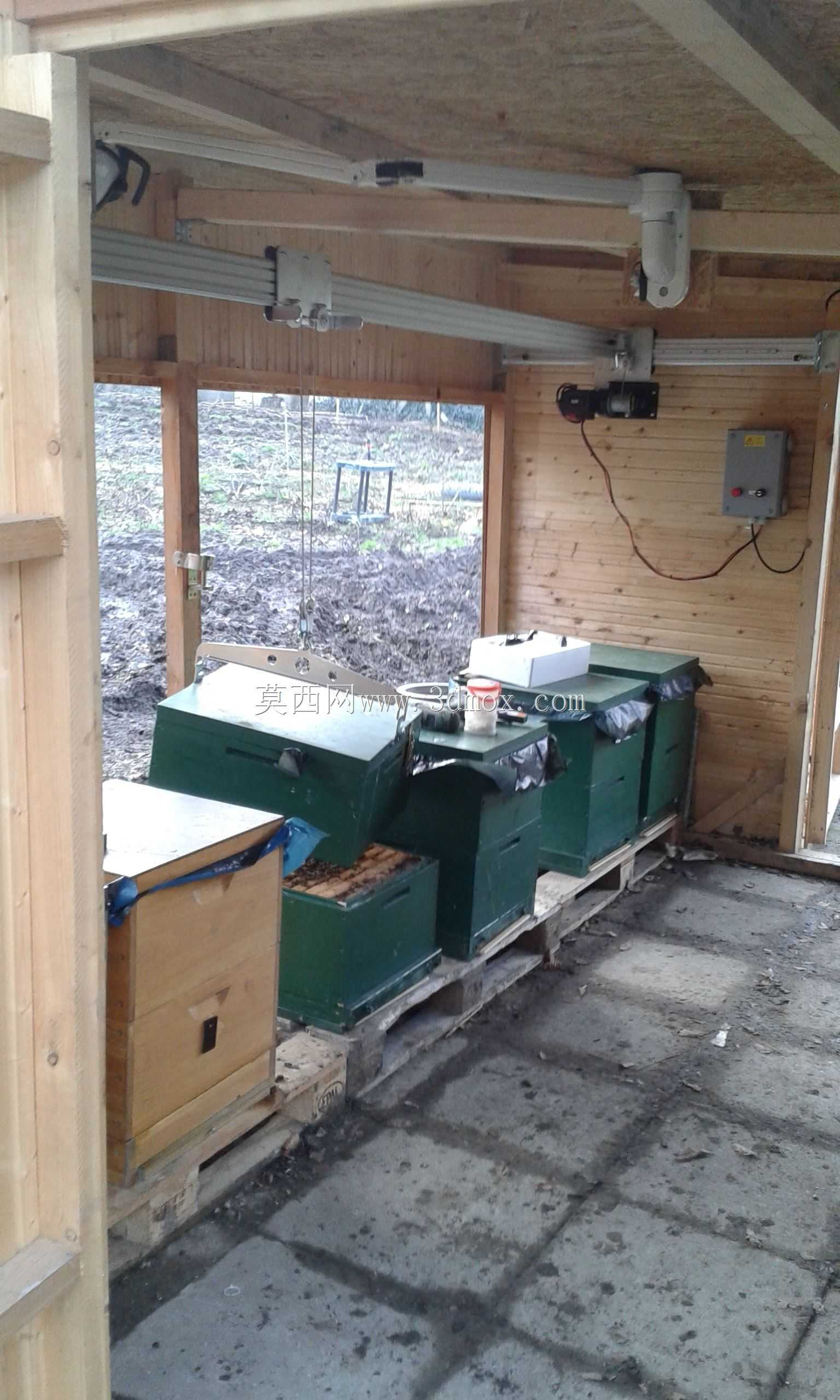

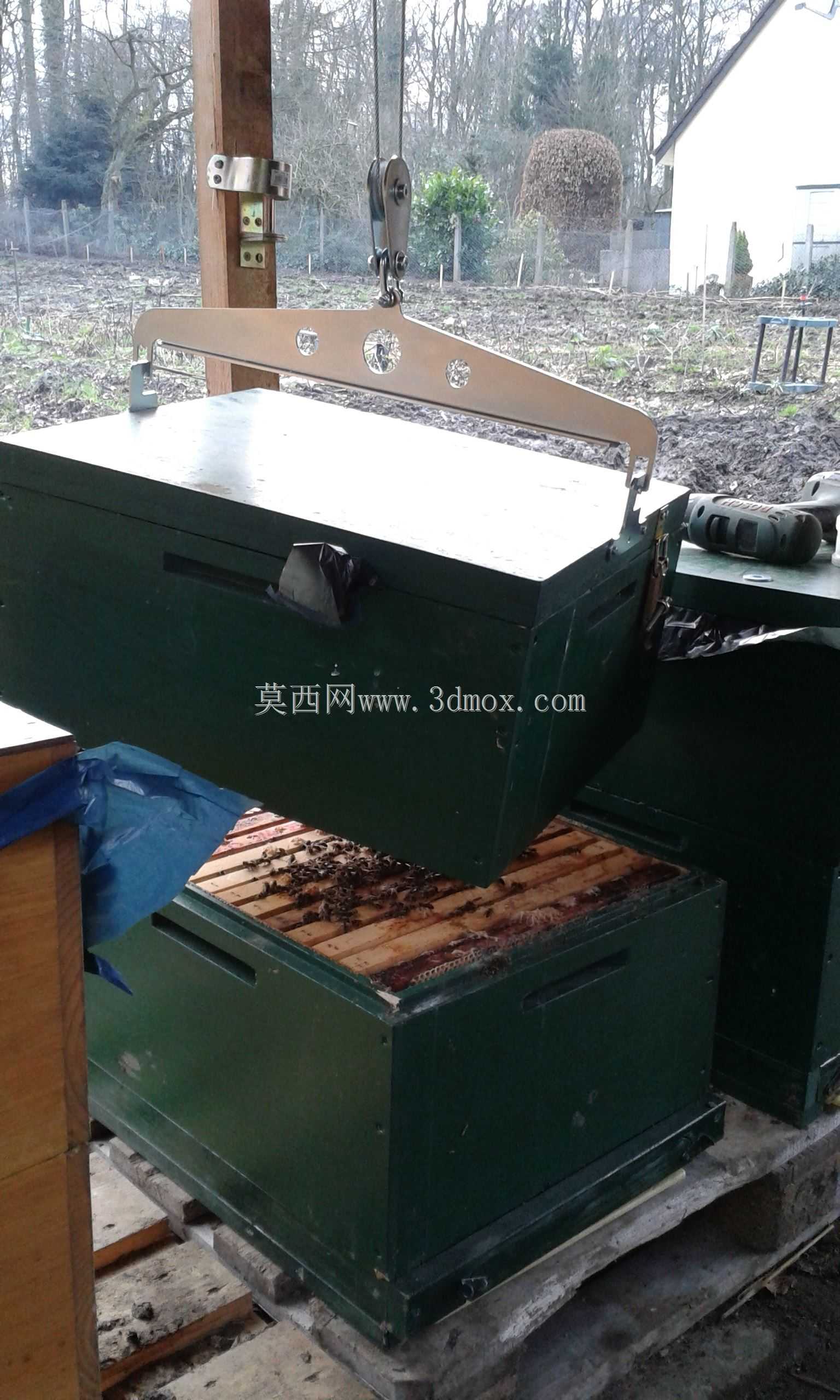

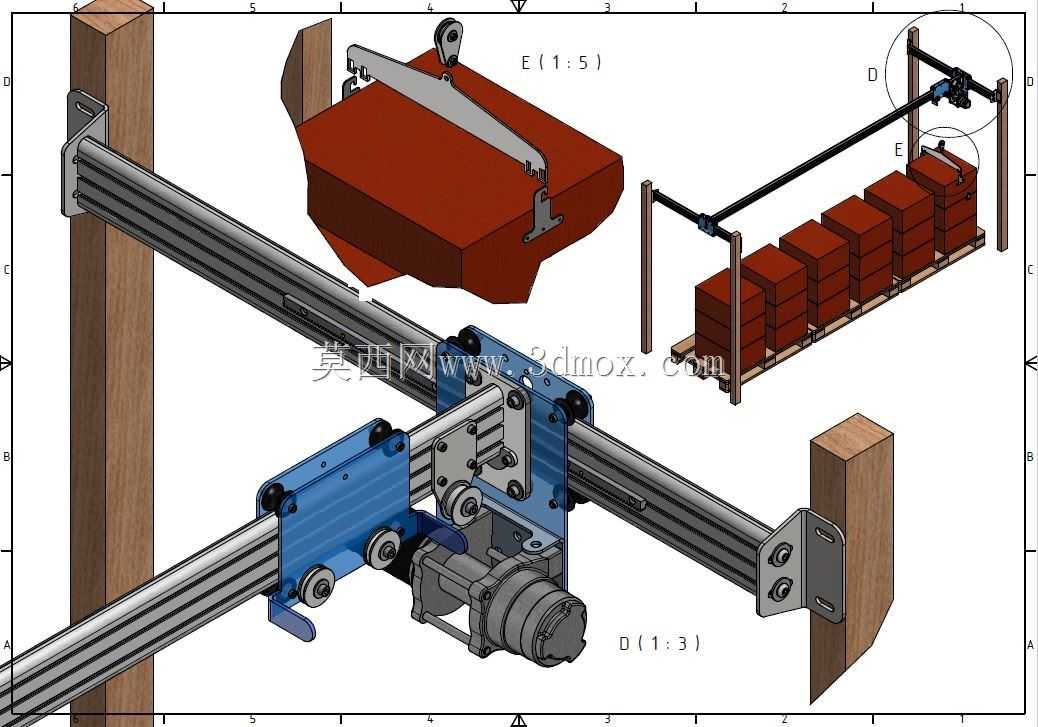

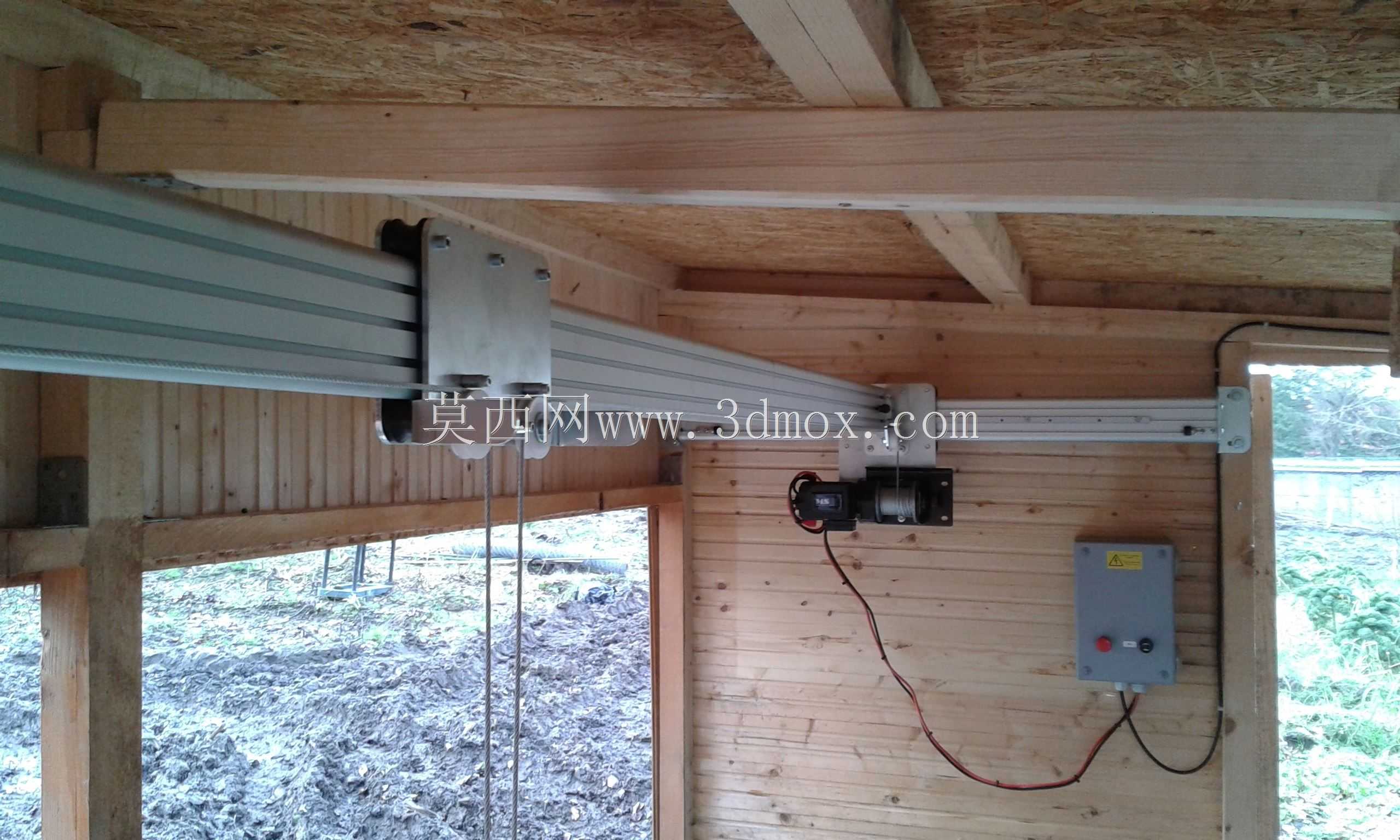

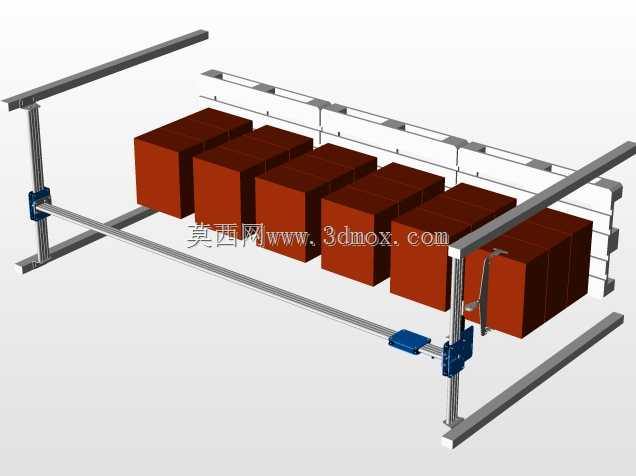

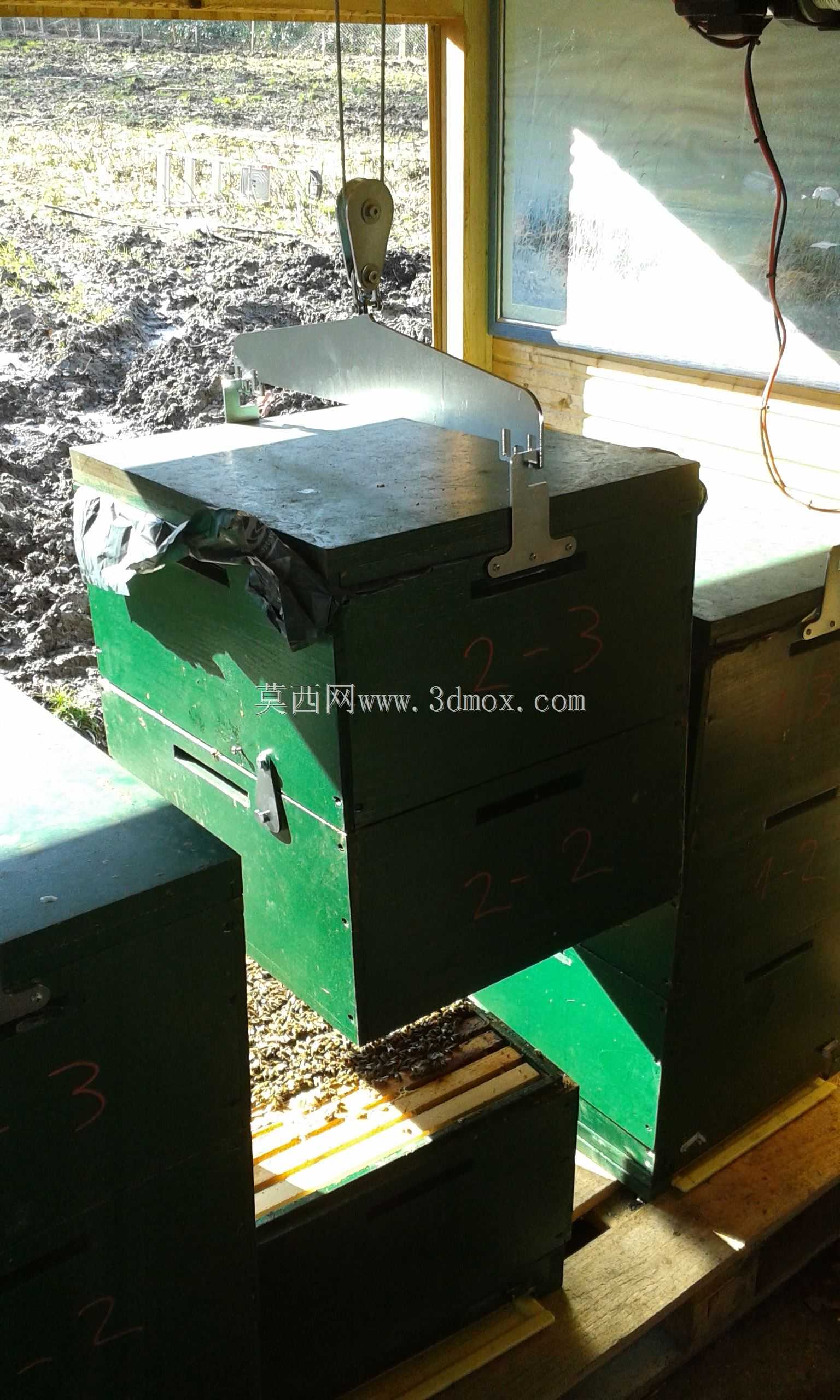

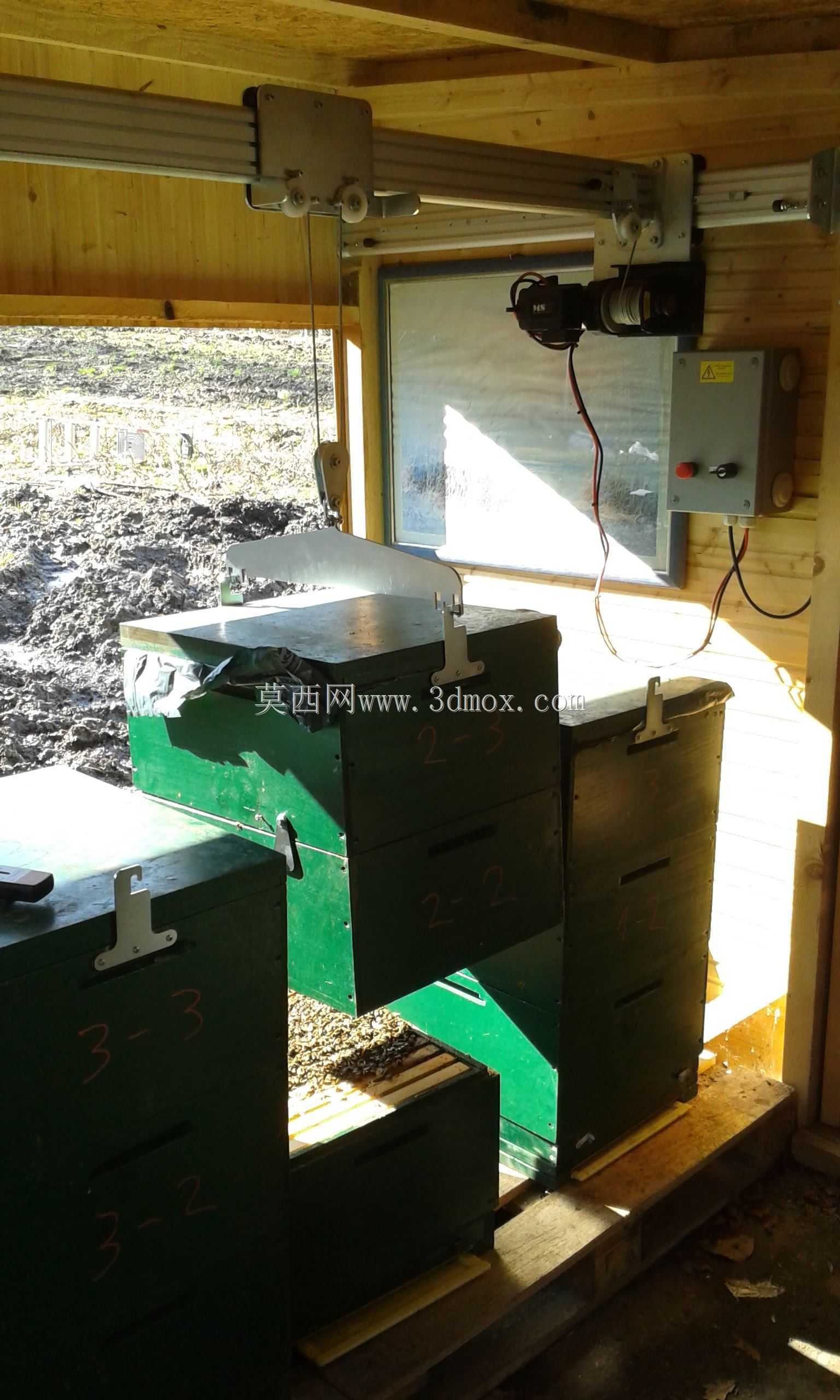

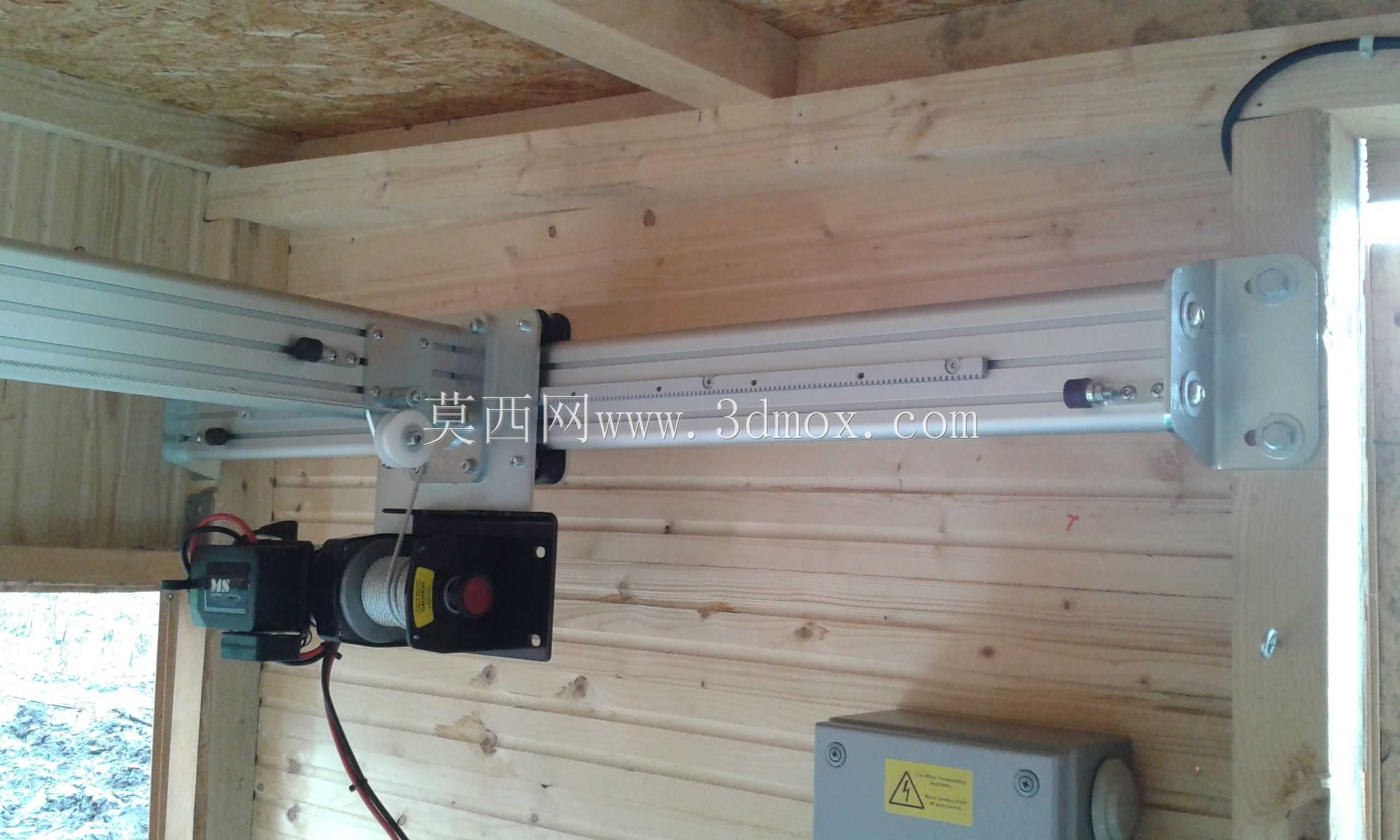

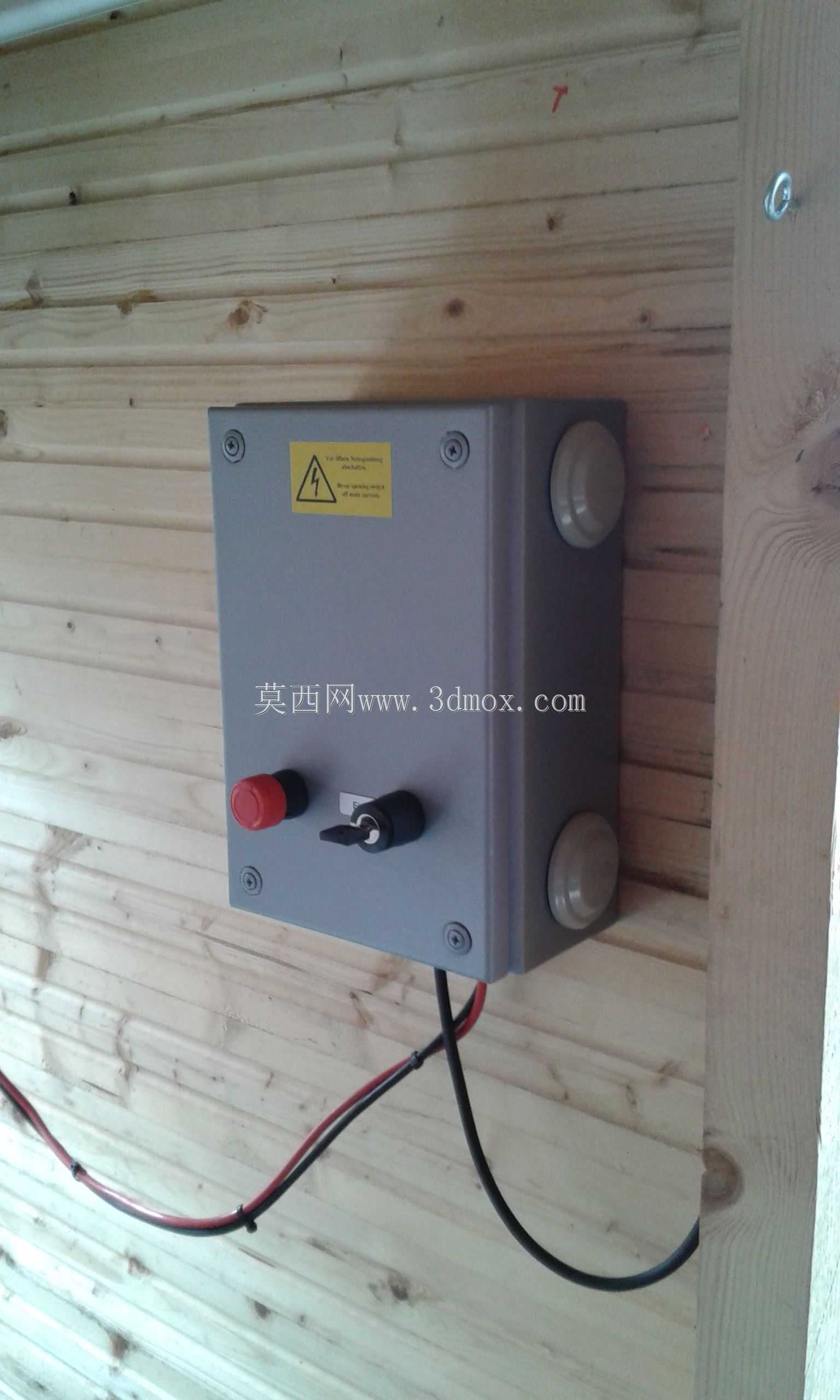

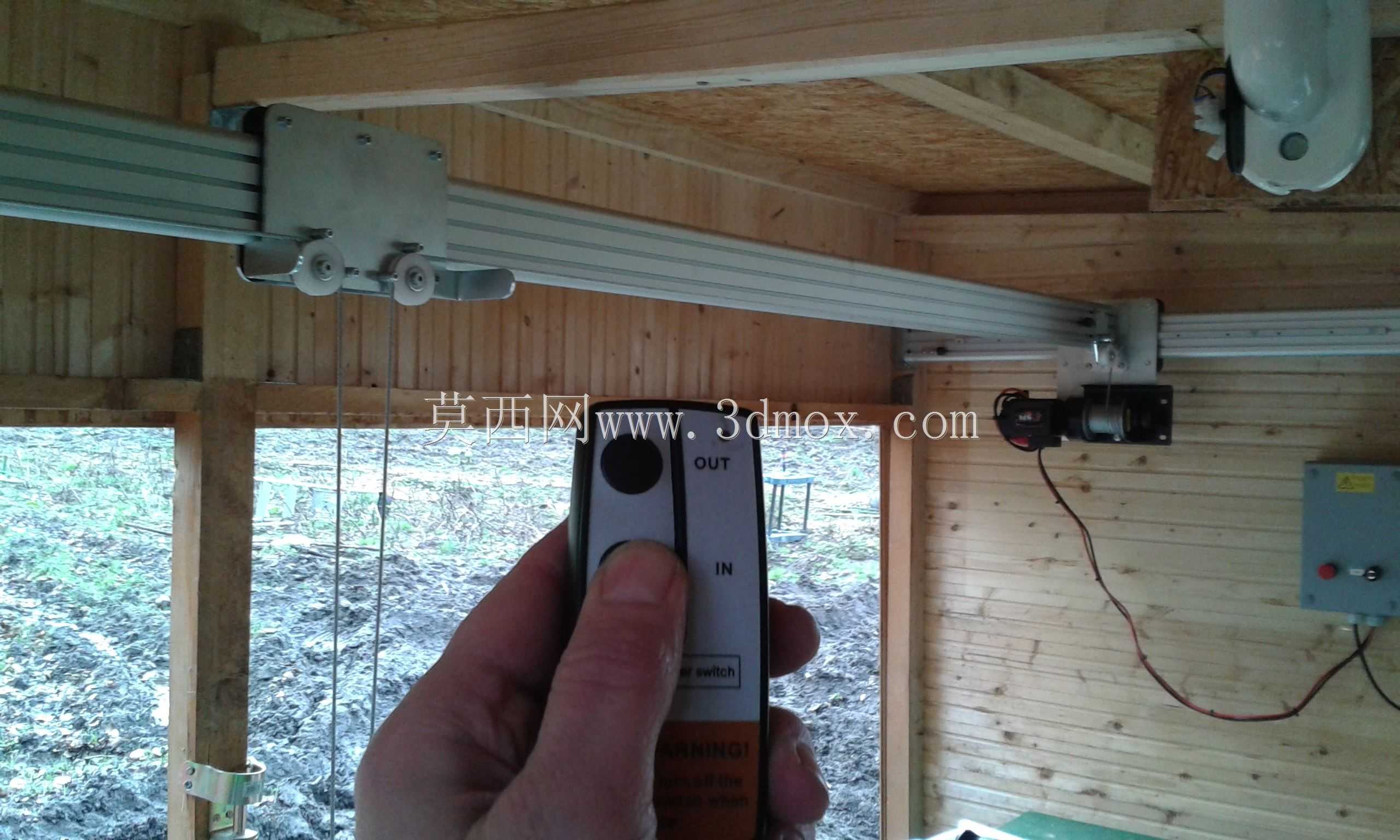

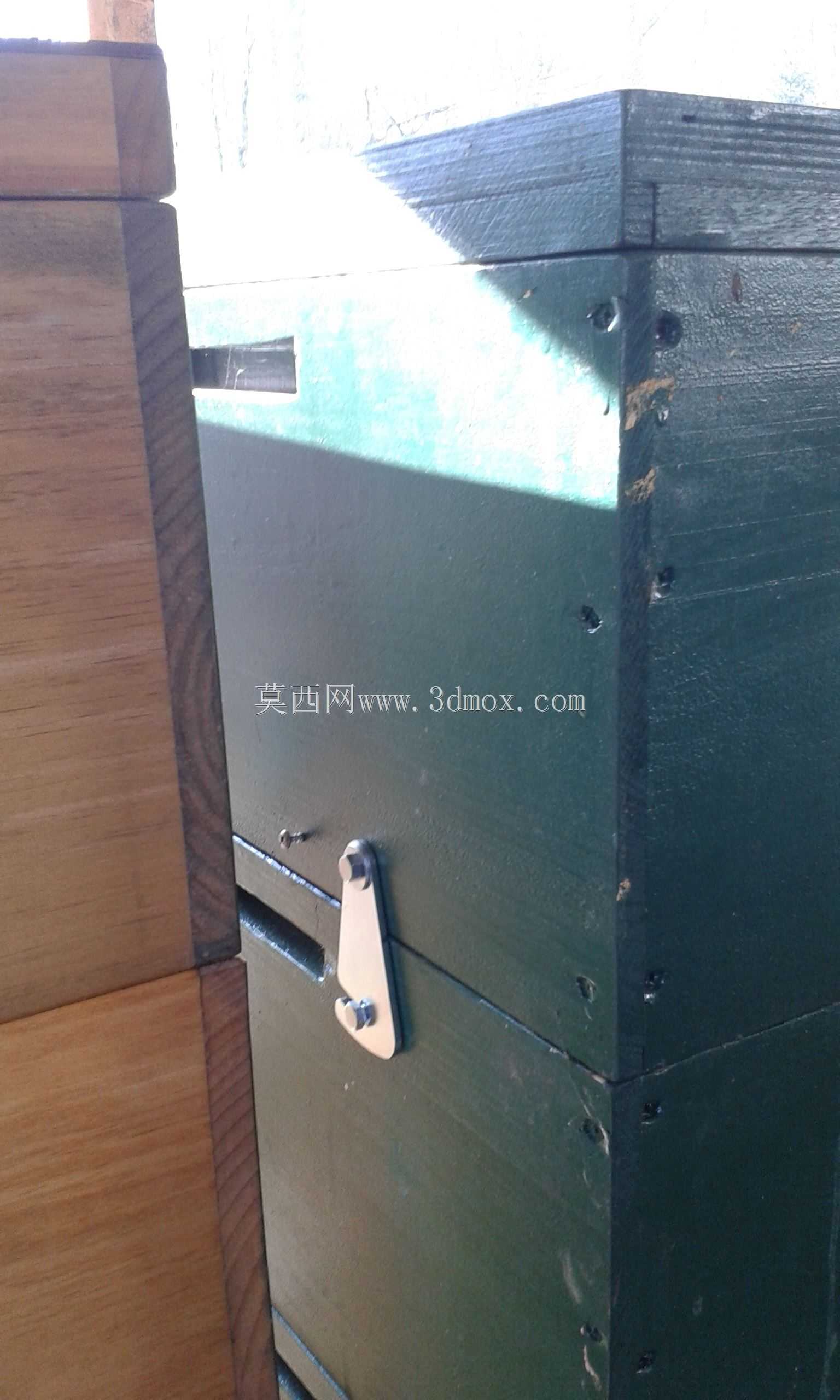

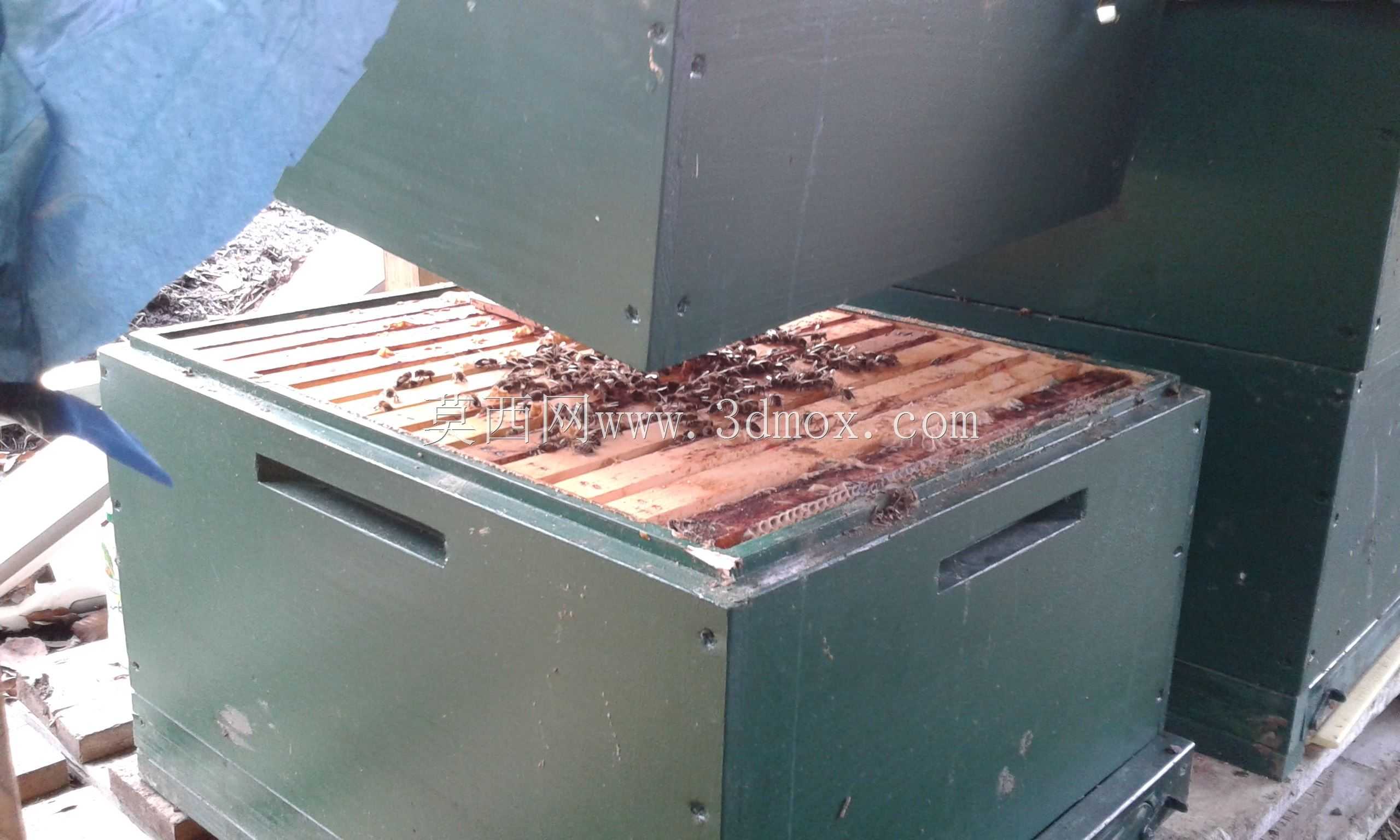

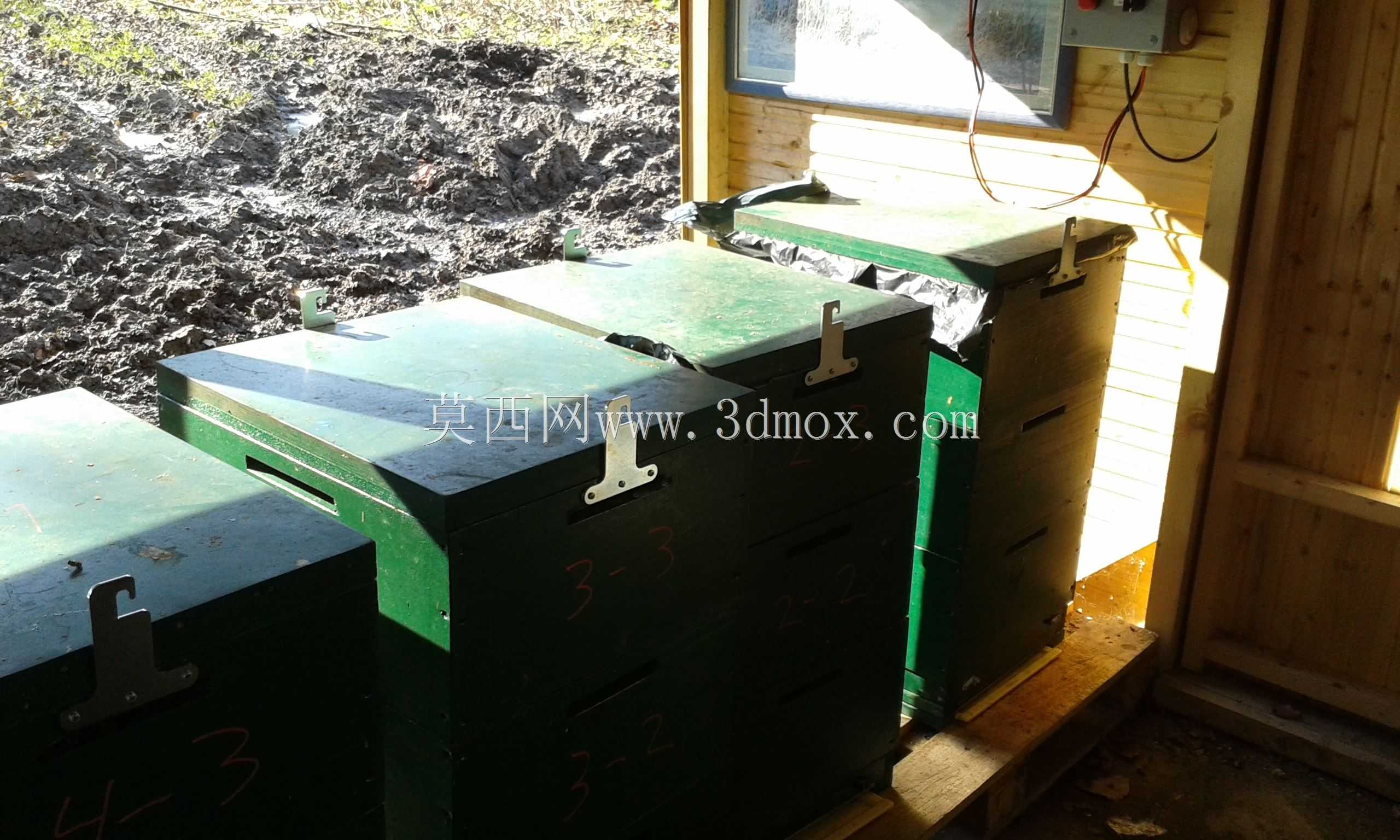

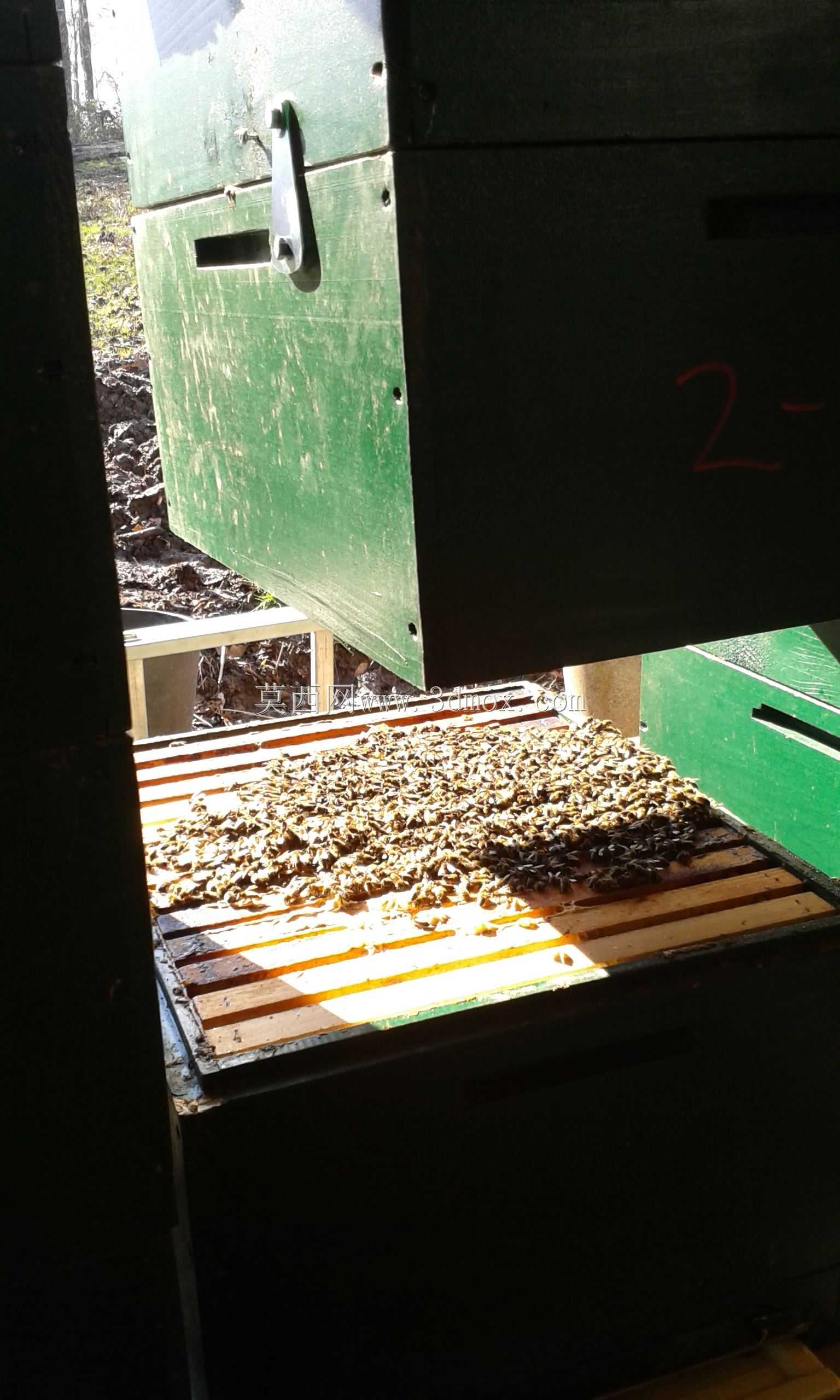

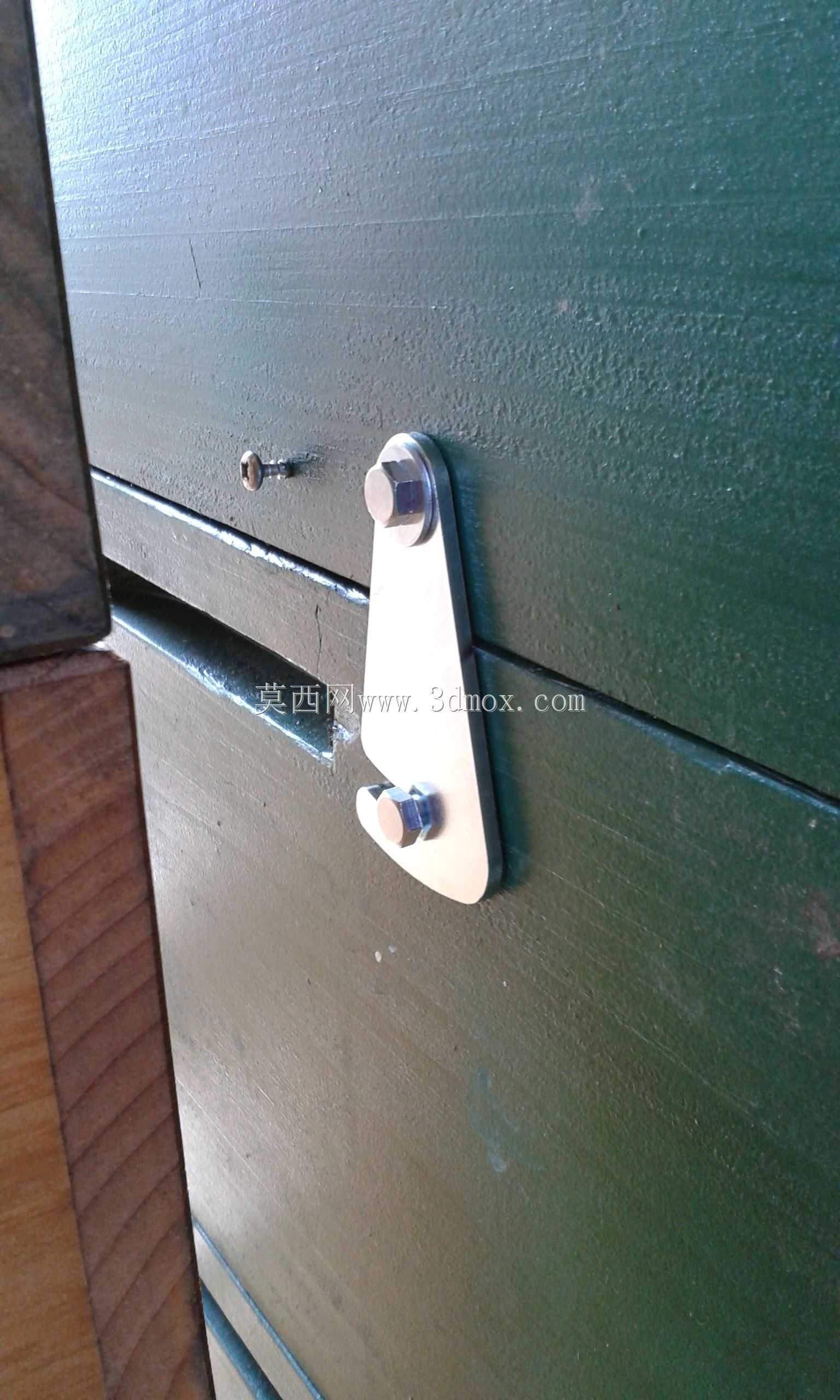

该套起重绞车装置主要面向车间工位物料转运、轻型仓储货物上下料、小型加工区域定点吊运等场景设计，可固定在木质或混凝土结构的立柱、墙体支撑面上，适配小吨位、短行程的重复性物料吊运需求，解决生产场景中人工搬运重型工件劳动强度大、跨工位转运效率低的痛点，尤其适合空间受限无法安装大型行吊的小型作业区域使用。设备核心功能为实现水平方向的滑移调整与垂直方向的起升吊运配合，可覆盖安装点位周边一定半径范围内的作业区域，完成箱装物料、小型加工件、工装夹具的定点吊运转移，无需额外铺设地面转运轨道，不占用地面作业空间。整套装置采用双平行光轴作为水平滑移导轨，滑移座搭载减速驱动机构与绞车卷筒组件，导轨两端通过L型安装支架与支撑立柱固定，安装时需保证两根导轨的平行度公差控制在合理范围内，避免滑移过程出现卡滞；驱动部分集成自锁式减速结构，起升过程中可实现任意位置悬停，防止负载下坠引发安全风险，滑移座侧面设置导向轮组，与导轨配合间隙经过精准调校，既保证滑移顺畅无卡顿，又能避免运行过程中出现晃动偏移。设计过程中优先考虑安装便捷性与结构可靠性，安装支架采用多螺栓孔位设计，可适配不同截面尺寸的支撑立柱，无需对原有建筑结构做大规模改造；整体结构采用模块化拆分设计，导轨、滑移座、驱动组件、绞车卷筒均可单独拆分，便于现场组装与后期维护更换易损件。从安装边界来看，装置整体沿导轨方向的长度可根据实际作业范围调整，常规配置下导轨伸出支撑面的长度适配2米以内的作业半径，垂直方向绞车卷筒的容绳量满足3米以内的起升高度需求，安装时需保证支撑结构的承载能力满足额定起重量要求，导轨安装高度需避开地面人员通行的头部碰撞区间，同时预留足够的钢丝绳垂向运行空间，避免吊运过程中物料与周边设备、堆放货物发生干涉。装置还配套设计了专用吊具，可适配不同包装形态的物料吊运，针对箱装堆叠货物可配合专用吊爪实现整垛货物的一次性转运，减少重复挂钩的操作步骤，提升吊运作业的整体效率。
