数控机床用小型红色急停按钮结构

在数控加工车间的设备布局里，急停控件是每台设备操作面板上不可缺失的安全冗余部件，这款小型急停按钮的设计，完全贴合立式加工中心、数控车床等设备的操作位安装需求。从实际使用场景来看，操作人员在装卸工件、调试程序、处理切屑缠绕等近距离作业过程中，一旦出现主轴过载、进给撞机、冷却液泄漏触发电气风险等突发状况，无需精准定位按键位置，掌部拍压即可触发停止信号，第一时间切断设备动力回路，避免安全事故扩大。

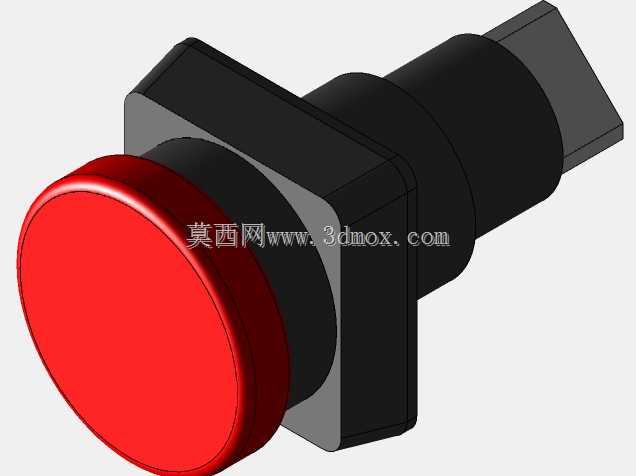

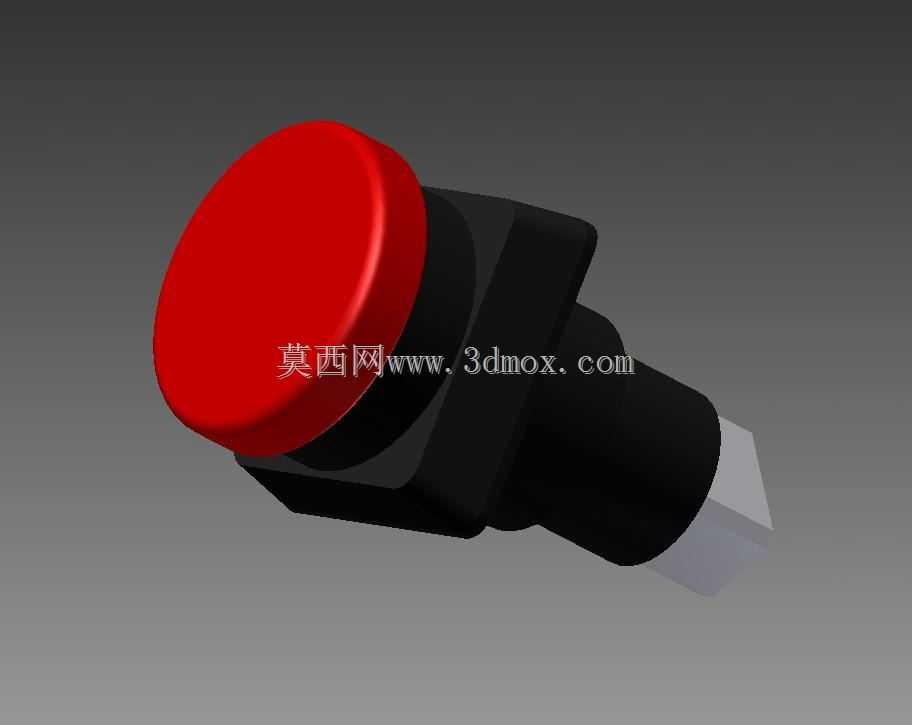

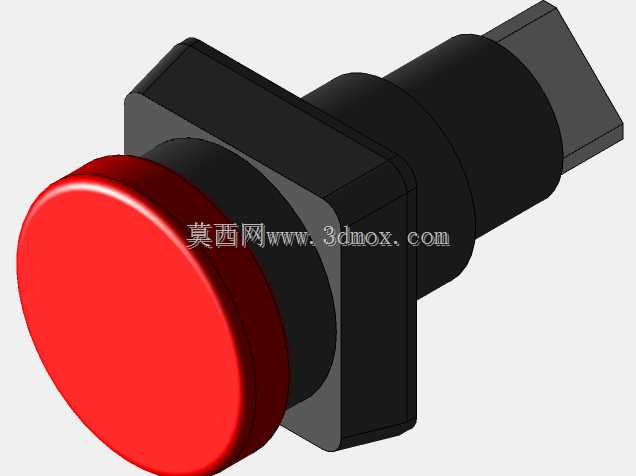

设计层面，这款急停按钮采用大直径红色蘑菇头操作端，红色是工业安全规范里明确的危险警示色，大尺寸帽檐结构能保证不同操作角度下的触发成功率，哪怕操作人员戴着手套、视线受切屑或切削液遮挡，也能快速触达操作面。按钮主体采用黑色绝缘基座，基座做了六角卡位结构，和安装面板的开孔配合时，能防止按钮在长期拍压过程中发生跟转，保证安装结构的稳定性。尾部的接线端做了阶梯式限位结构，适配常规的二次回路接线端子，接线完成后不会因为设备运行的振动导致接线松脱。

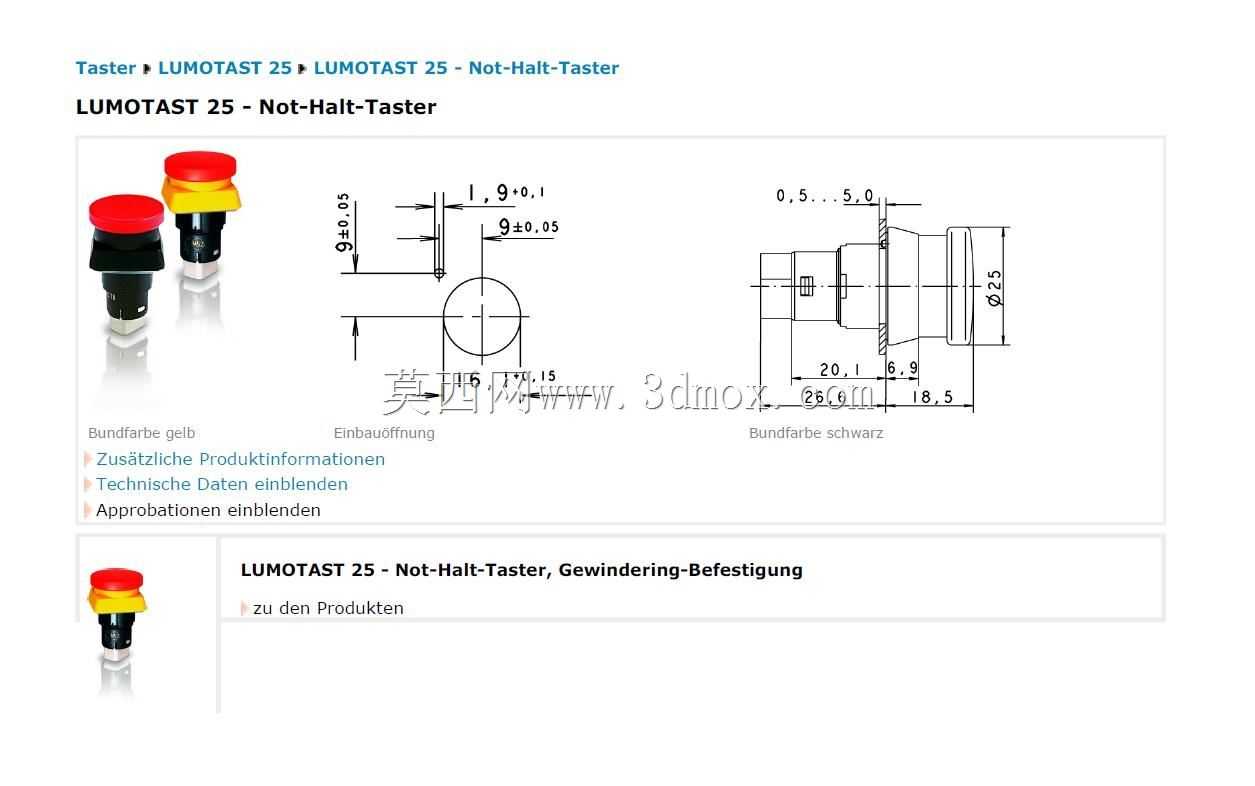

安装边界上，这款按钮适配行业通用的面板开孔尺寸，基座的穿板长度适配厚度2到5毫米的设备操作面板，不管是薄钢板折弯的操作箱，还是工程塑料材质的悬挂操作站，都能通过配套的锁紧螺母完成固定，不需要额外做安装位的二次加工。从功能特性来说，按钮采用旋转复位的结构设计，触发后必须顺时针旋转帽头才能复位，避免误触复位导致设备意外重启，完全符合机床设备的安全设计规范。蘑菇头的边缘做了圆弧过渡处理，长期拍压操作不会对操作人员的手掌造成磕碰损伤，基座的绝缘材质能耐受车间内切削液、润滑油的轻微腐蚀，长期使用不会出现材质脆化、开裂的问题。在结构建模过程中，各个配合面的公差预留完全符合电气控件的装配要求，按钮的按压行程、触发反馈力度都参考了实际工业控件的参数，能直接用于设备操作面板的布局干涉检查，也能作为非标设备安全回路设计的选型参考模型，帮助结构设计人员在方案阶段就完成操作位的人机工程校验，避免后期样机调试阶段出现操作位布局不合理、急停按钮触达不便的问题。
