四芯卡侬面板安装式接插件结构设计

这款四芯卡侬接插件主要面向工业信号传输、小型机电设备内部接线、音频设备互联、工业传感器接线等场景设计，作为面板嵌入式安装的圆形连接器，可实现设备内外线路的快速插拔连接，同时具备可靠的机械固定与防松脱能力，在需要频繁插拔维护、对连接稳定性有较高要求的设备中，能够替代传统焊接式接线，大幅提升设备组装与后期维护的效率。

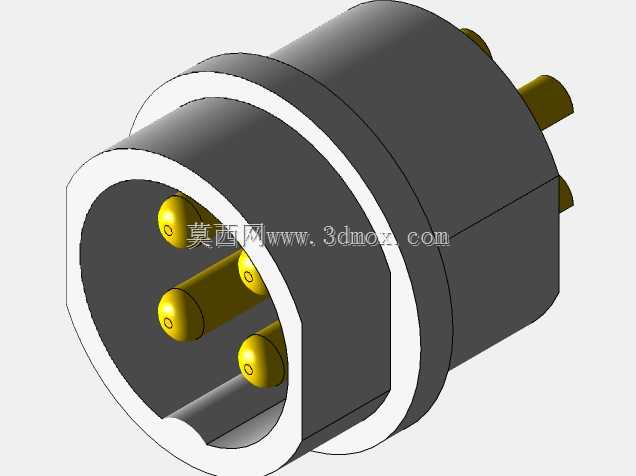

从实际用途来看，该接插件可同时承载四路独立的信号或小功率电源传输，公头端内置镀金接触插针，母端对应弹性接触插孔，插合后接触电阻低、信号衰减小，能够适配工业控制信号传输、低功率供电回路连接、平衡音频信号传输等多种使用需求，后部的焊杯式接线端可适配不同线径的导线焊接，接线后可通过尾部的护套实现线缆应力释放，避免线缆拉扯导致的焊点脱落问题。

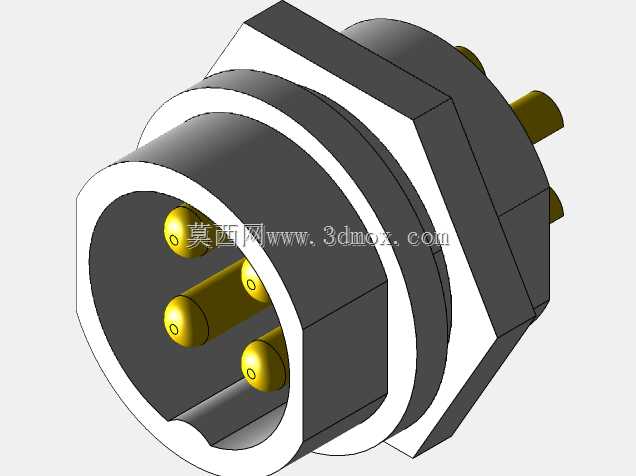

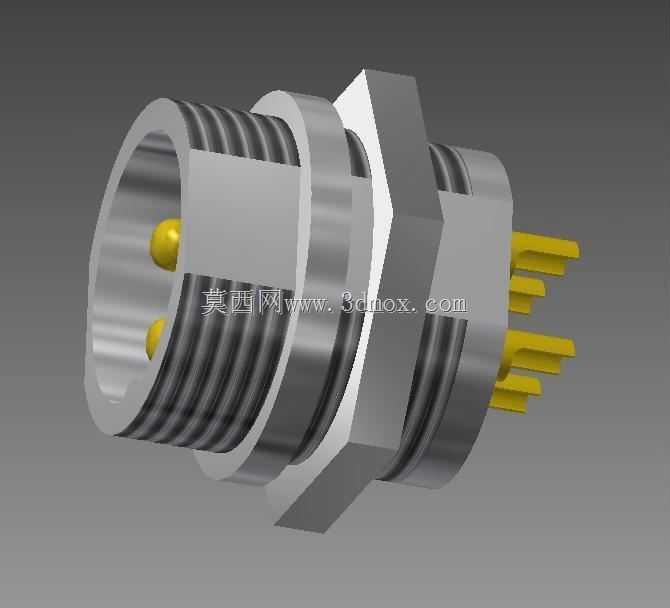

功能特性上，该接插件采用螺纹锁紧式连接结构，插合后通过外圈的连接螺纹实现公母头的锁紧，在设备振动工况下也不会出现意外松脱，中部的六角安装法兰可配合锁紧螺母实现面板的固定安装，法兰与面板之间可加装密封垫圈实现面板处的防尘防水，适配户外设备、工业控制柜等有一定防护要求的安装场景。插针与绝缘体之间采用过盈配合固定，能够承受一定的插拔力与侧向力，避免长期使用后插针松动移位导致的接触不良。

设计思路层面，这款接插件在结构上优先考虑安装便利性与连接可靠性，前端的插合端做了导向倒角设计，公母头插合时可自动对中，避免插针被顶弯；中部的六角法兰尺寸适配标准面板开孔，安装时无需额外定制开孔，可直接在标准厚度的设备面板上开孔固定；后部的接线端预留了足够的焊接操作空间，即使是较粗的多芯线缆也能顺利完成焊接作业。整体金属外壳采用锌合金压铸成型，表面做镀镍处理，具备不错的抗腐蚀能力与电磁屏蔽效果，能够减少外界电磁干扰对内部传输信号的影响。

外形尺寸与安装边界方面，该接插件的面板安装开孔为标准圆形开孔，六角法兰的对边尺寸适配常规扳手拧紧操作，安装后突出面板前部的长度较短，不会占用过多设备外部空间，后部接线端的长度预留了线缆弯曲半径空间，接线完成后线缆可自然弯折排布，不会出现过度弯折导致的线芯断裂问题。安装时仅需在面板上开出对应直径的圆孔，将接插件从面板正面插入，后部旋紧锁紧螺母即可完成固定，无需额外的固定螺丝，安装工序简单高效，适配批量设备组装的生产节奏。
