面板安装式双口USB2.0A型母座转接结构

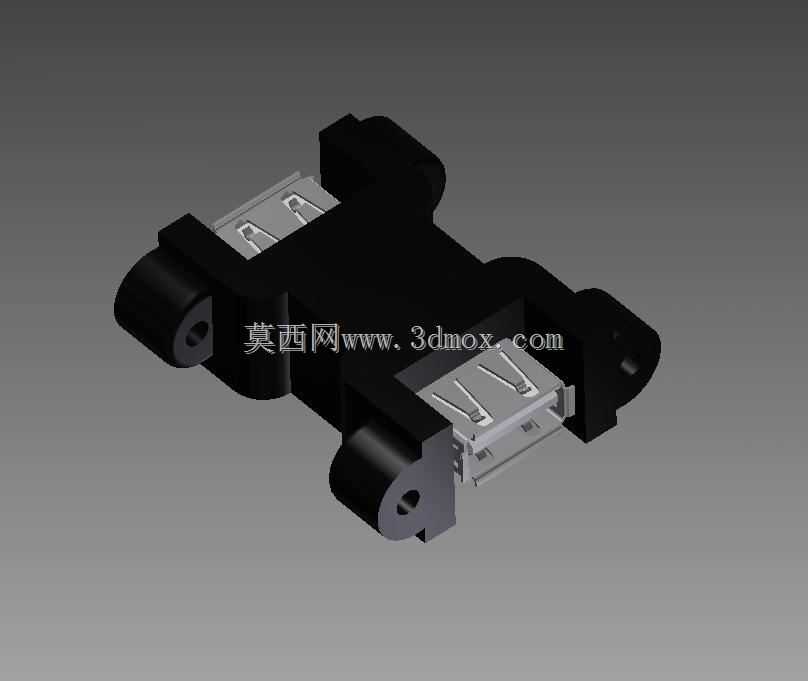

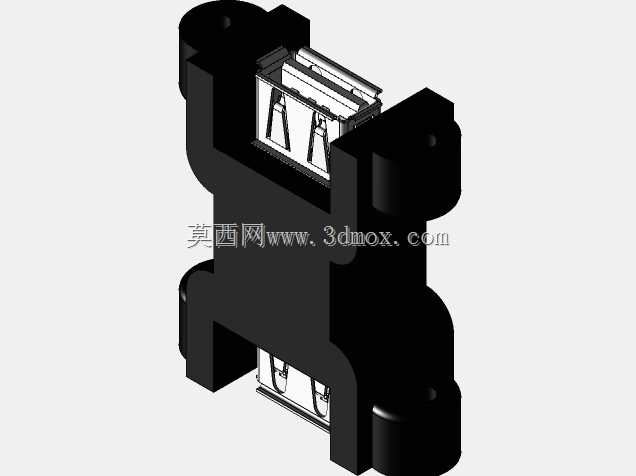

这款双母头USB转接结构，主要面向工业控制柜、设备操作面板、壁挂式接线端子盒这类需要将外接USB接口延伸至壳体表面的场景设计，解决了常规直插式USB母座直接焊装在PCB上无法适配厚面板、外置安装的痛点，日常使用中可以直接固定在设备外壳的预留开孔位，或是配套标准的插槽支架、壁挂安装支架完成固定，无需额外设计定制转接固定件，能大幅缩短设备外设接口的开发周期。从结构设计来看，整体采用对称式布局，两端各设置一个USB2.0 A型母座接口，接口端保留了标准USB接口的金属弹片接触结构，保证公头插入后的接触稳定性与插拔寿命；中部为绝缘塑体基座，基座两侧延伸出带安装孔的固定耳，安装孔为内螺纹结构，无需额外压装螺母，直接使用对应规格的螺丝即可从面板外侧完成锁紧固定，安装后不会出现接口晃动、松脱的问题，适配经常需要插拔USB设备的高频使用场景。安装尺寸方面，两个安装孔的孔距控制在30mm，属于工业面板接口的通用孔距规格，能兼容多数标准面板开孔的安装位，不需要重新在面板上打孔调整位置；整体外形的长宽高尺寸为40mm、38mm、14mm，基座部分厚度较薄，安装后突出面板的高度仅为接口部分的标准尺寸，不会占用过多面板外侧空间，壳体内部也仅需要预留很小的避让空间即可完成装配，对设备内部的走线空间要求极低。实际使用中，这款转接件可以实现面板内外的USB信号直通，既可以用来外接U盘、USB调试器完成设备程序升级、数据拷贝，也可以外接USB鼠标、键盘等输入设备完成设备现场操作，接口的传输规格完全符合USB2.0标准，能满足多数工业设备的低速数据传输需求，不需要额外增加信号放大电路。设计时特意将固定耳与塑体基座做了一体化结构设计，避免了分体式固定件长期使用后出现的基座移位、接口对位不准的问题，同时塑体部分选用了具备一定韧性与绝缘性能的工程塑料，插拔过程中能承受一定的侧向力，不会因为公头斜插导致基座开裂；接口金属部分采用镀镍处理，具备基础的抗氧化能力，在常规工业车间环境下长期使用也不会出现接触件氧化导致的接触不良问题。
