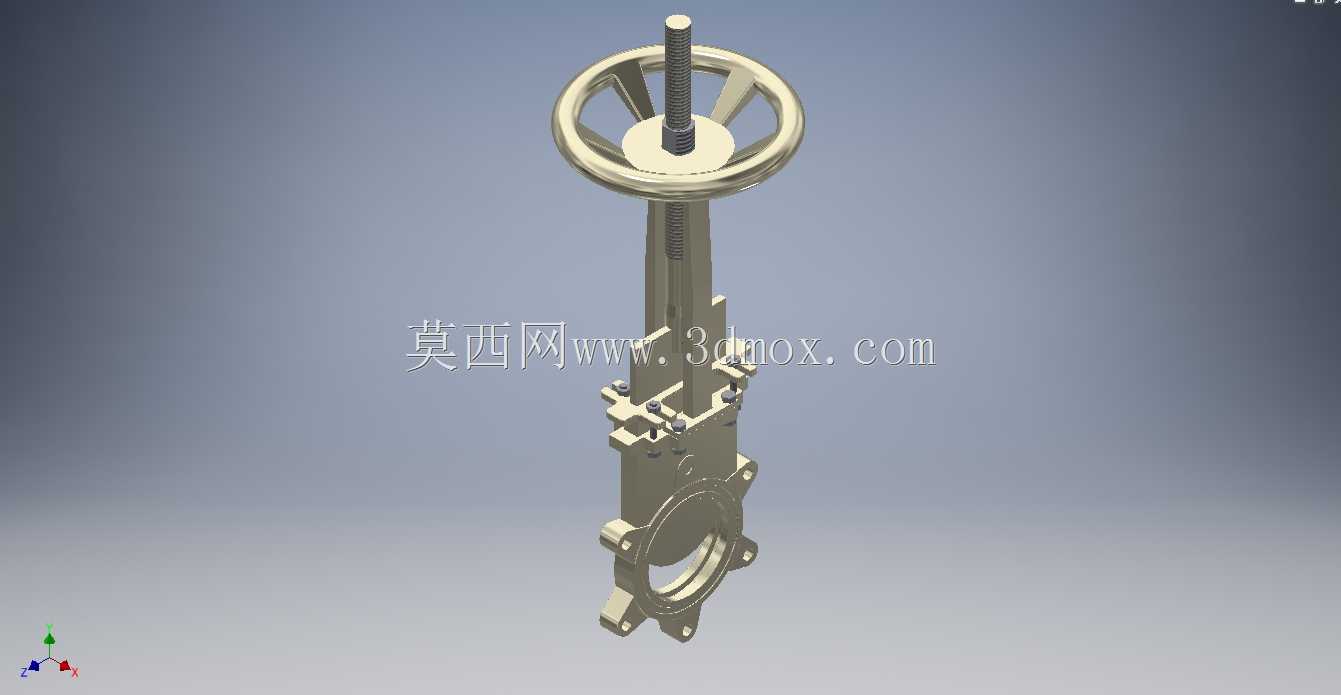

手轮驱动对夹式刀闸阀结构设计

这款刀闸阀是面向市政给排水、工矿浆液输送、污水处理、粉体物料转运等工况开发的截断类流体控制部件，核心作用是在管路系统中实现介质通断的可靠控制，尤其适配含固体颗粒、纤维、粘稠浆料的输送场景，相比普通闸阀具备更强的介质通过性与截断密封性，可有效避免颗粒卡涩、介质淤积等常见管路故障。

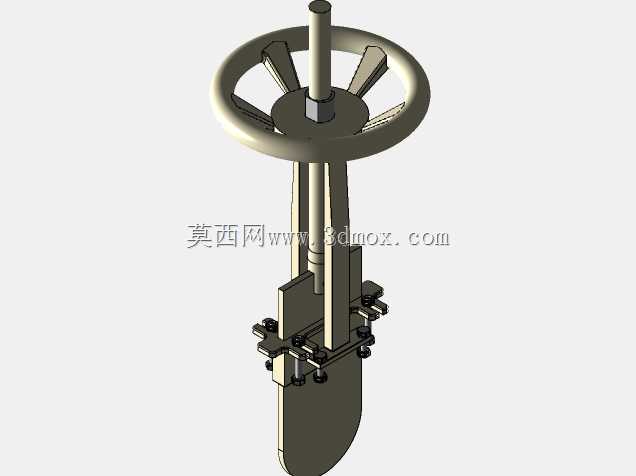

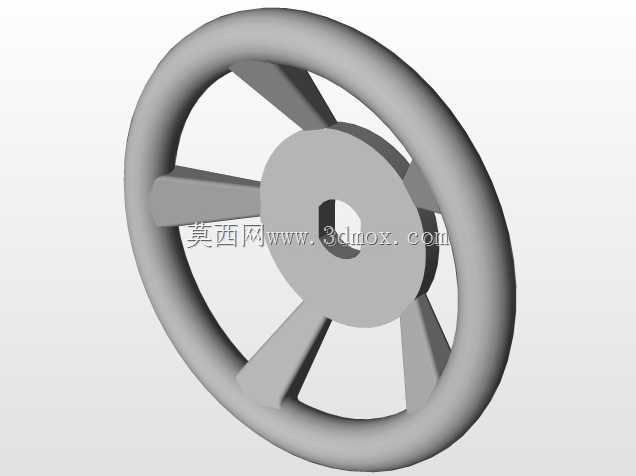

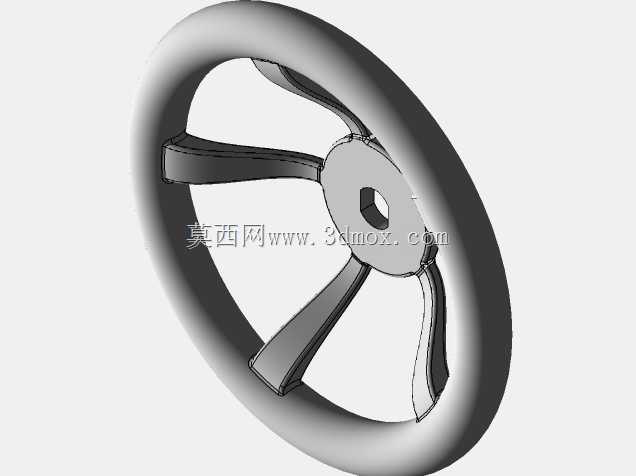

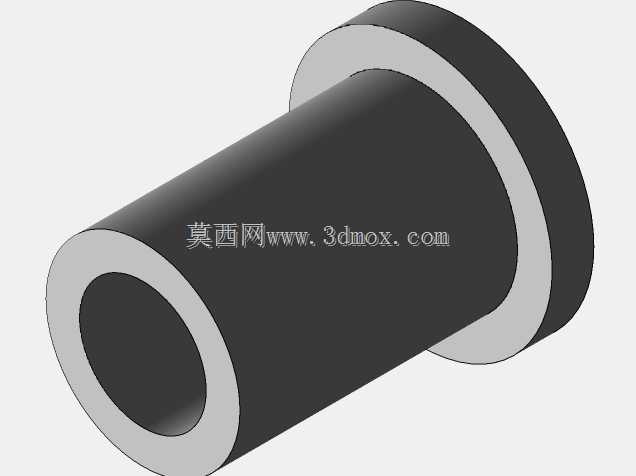

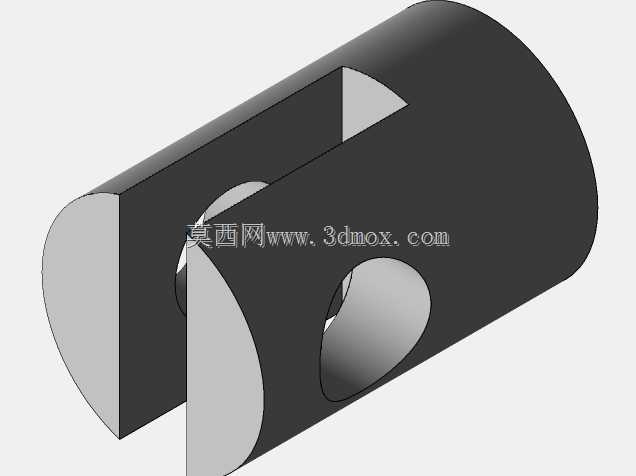

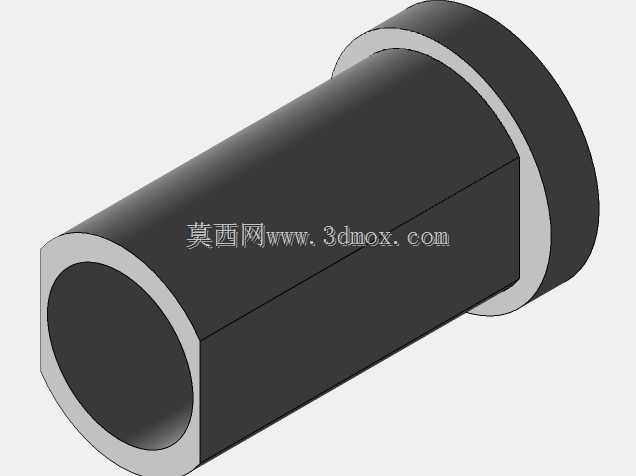

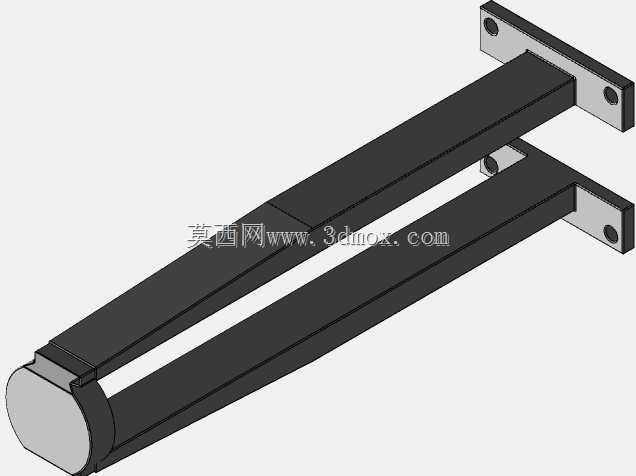

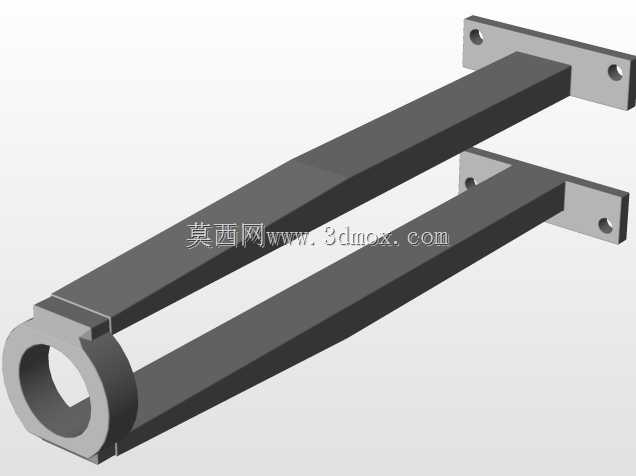

产品采用明杆手轮驱动结构，顶部的轮辐式手轮符合人工操作的施力习惯，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮中心与阀杆采用梯形螺纹传动，传动效率适中且具备良好的自锁特性，可在任意开度位置保持稳定，不会因介质压力冲击出现阀位自行偏移的问题。阀杆采用升降式明杆设计，启闭过程中阀杆随闸板同步升降，操作人员可直观通过阀杆的伸出长度判断阀门当前开度，同时明杆结构可避免阀杆螺纹与输送介质直接接触，大幅降低介质中颗粒、腐蚀性成分对传动螺纹的磨损与腐蚀，延长部件使用寿命。

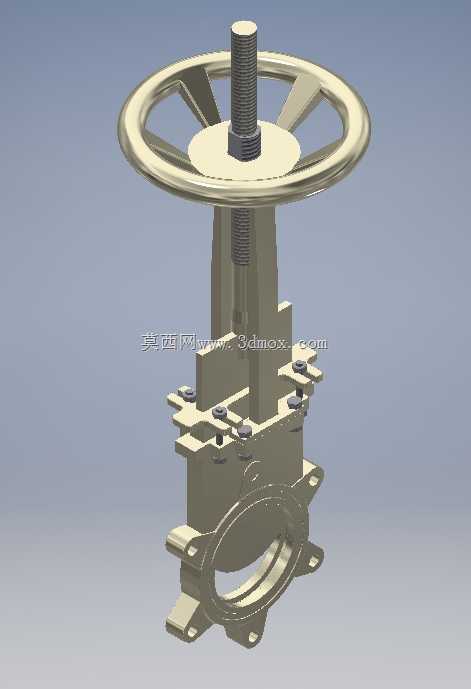

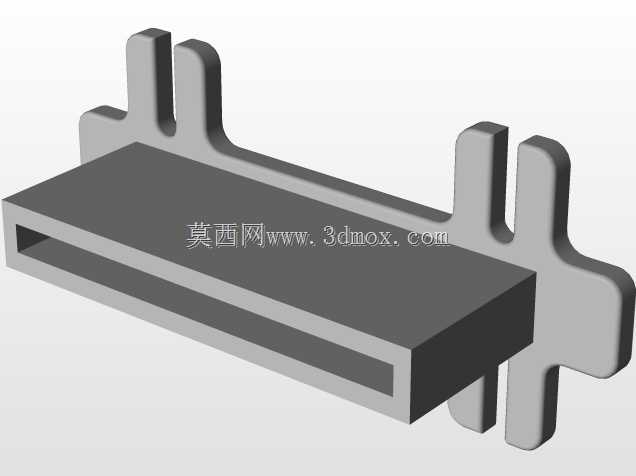

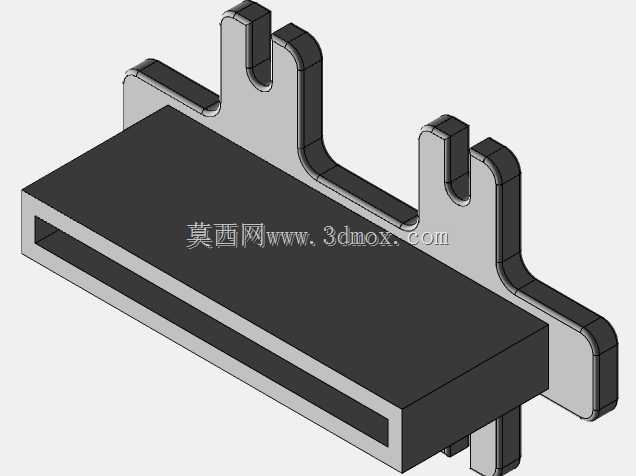

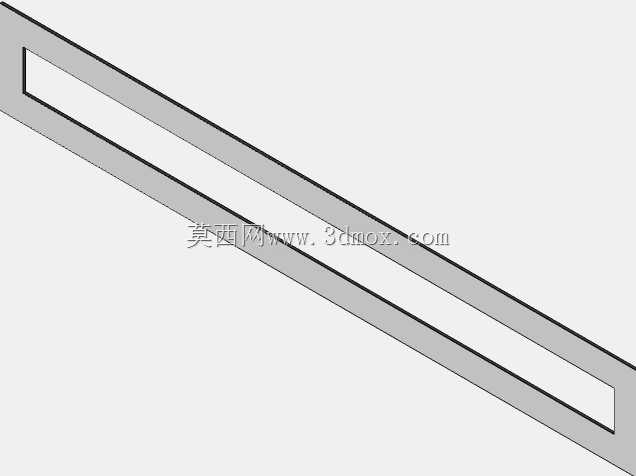

阀体部分采用对夹式薄型结构设计，整体轴向尺寸紧凑，相比同口径法兰连接闸阀可节省近40%的安装空间，阀体两侧带定位安装孔，可直接夹持在管路两端的法兰之间完成固定，无需额外配置法兰转接件，大幅降低管路安装的物料成本与施工工作量。闸板采用刀刃型结构设计，下边缘做锐边处理，启闭过程中可直接切断管路中混杂的纤维、固体结块等杂物，避免杂物卡滞在密封面导致的密封失效问题，密封面采用平面贴合结构，闸板闭合时可实现零泄漏截断，适配低压工况下的双向密封需求。

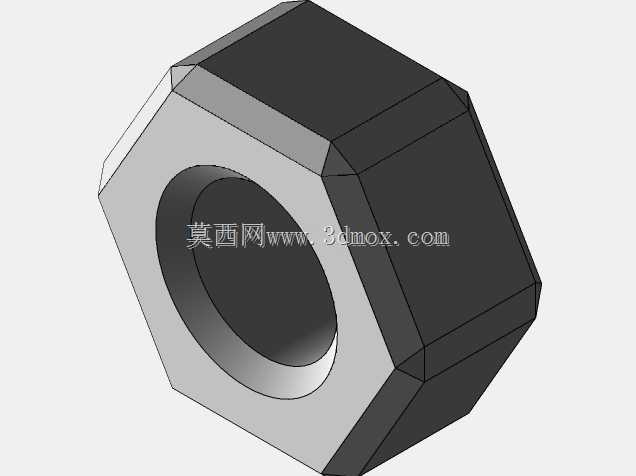

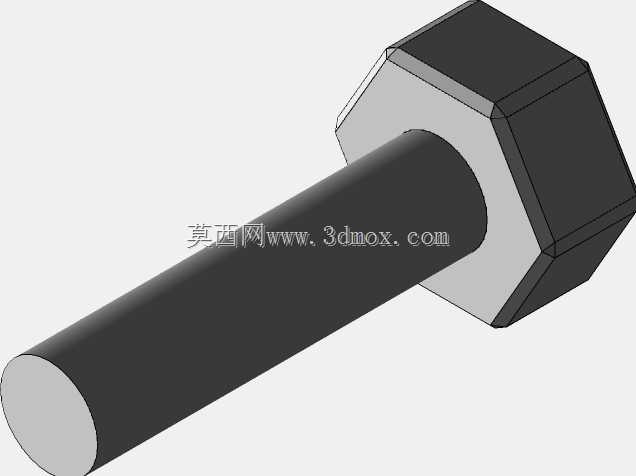

设计过程中充分考虑了部件的通用性与维护便捷性，阀体上部的填料压盖采用分体螺栓固定结构，长期使用出现填料磨损泄漏时，无需将整个阀门从管路上拆下，仅需紧固压盖螺栓或更换填料即可完成维护；手轮、阀杆、闸板等核心部件均采用模块化设计，出现部件损坏时可单独更换，无需整体替换阀门，有效降低用户的后期运维成本。整体结构无复杂异形曲面，所有部件均适配常规机械加工工艺，铸件毛坯脱模难度低，机加工工序少，可有效控制生产制造成本，同时兼顾了不同工况下的结构强度需求，阀体壁厚经过冗余校核，可承受常规工况下的管路压力冲击与水锤效应，不会出现阀体变形、开裂等问题。
