角式给水管道止回阀结构设计

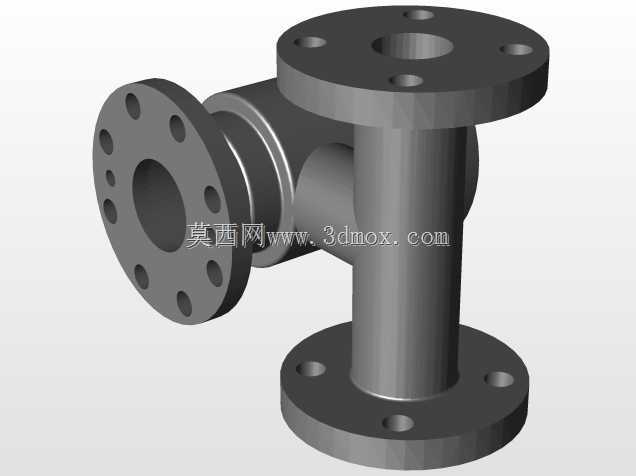

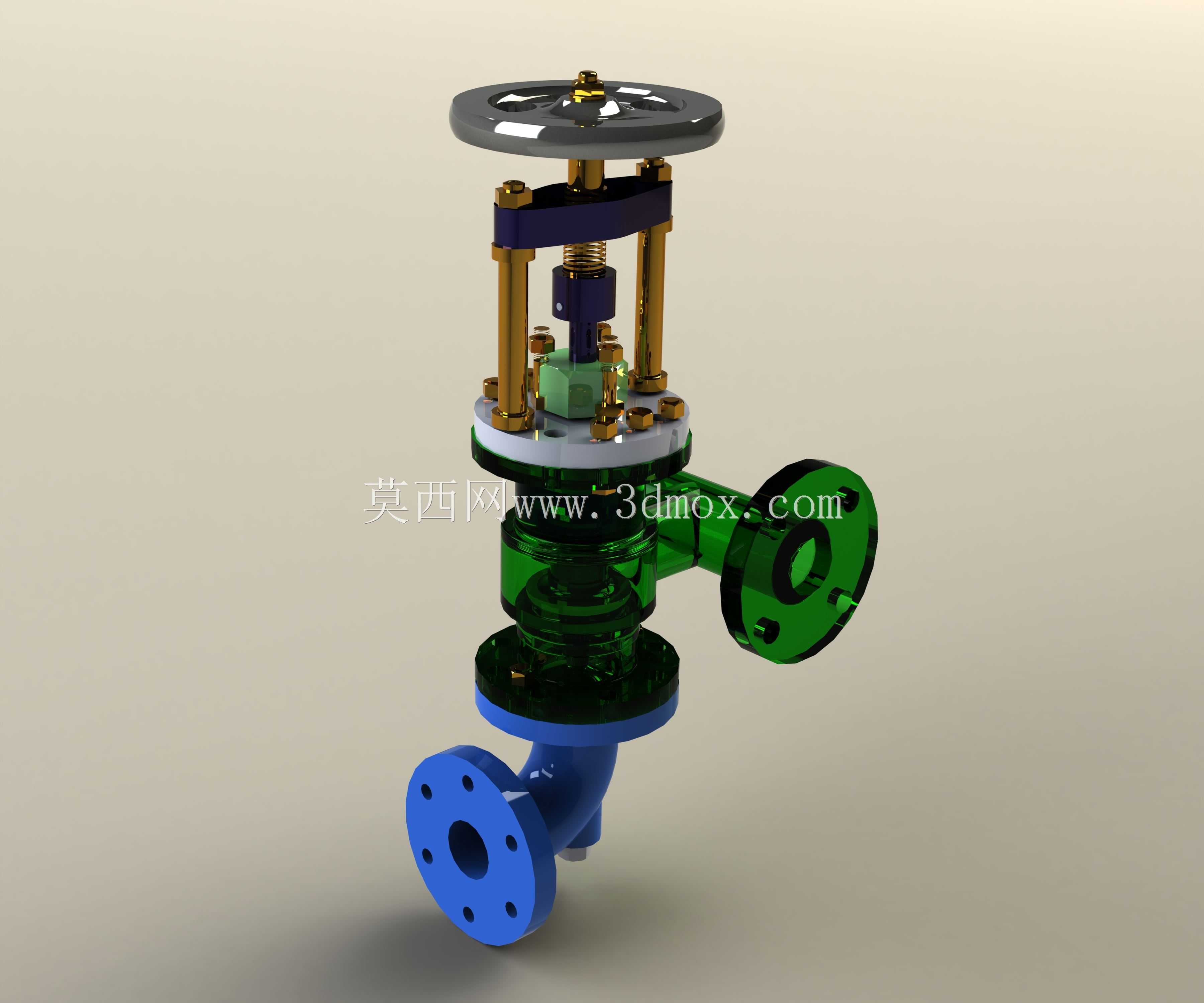

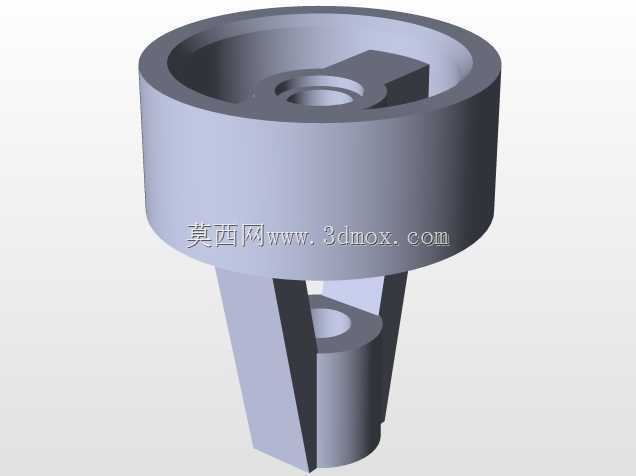

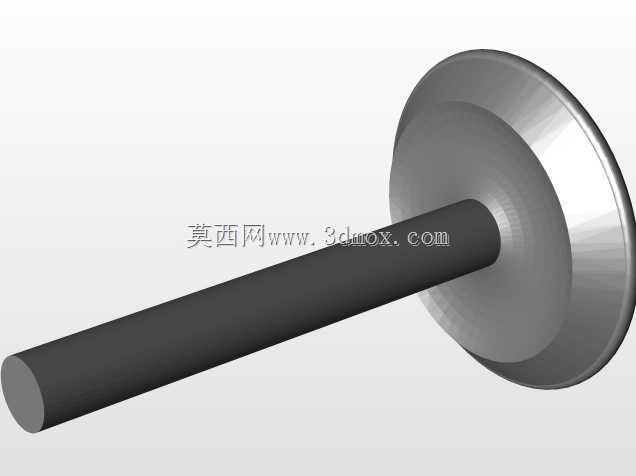

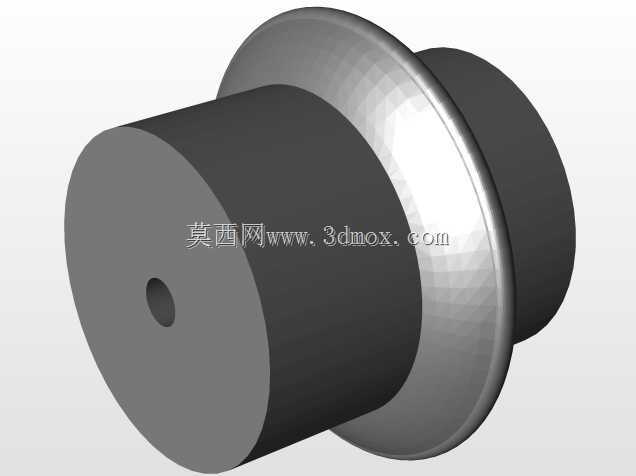

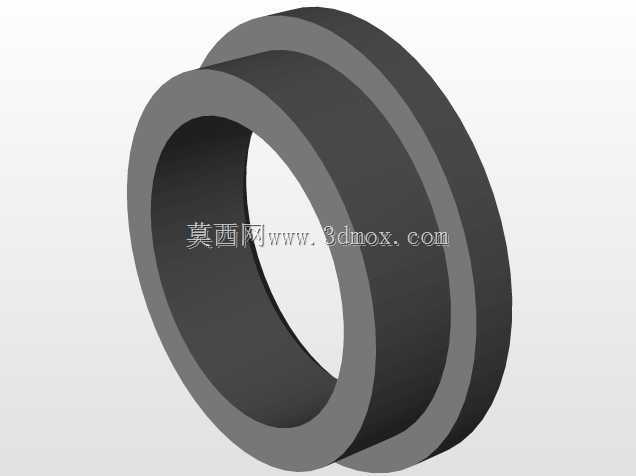

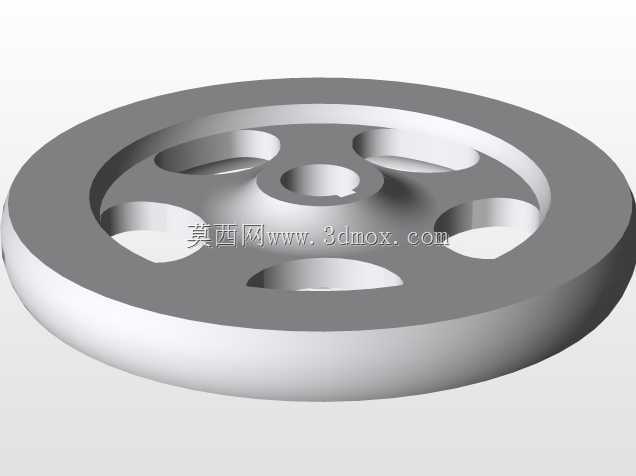

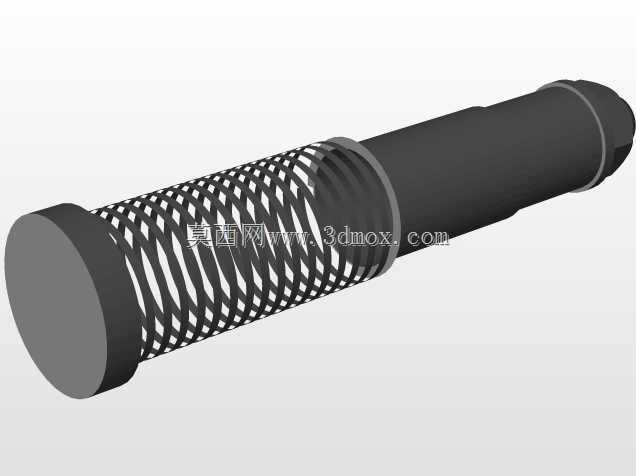

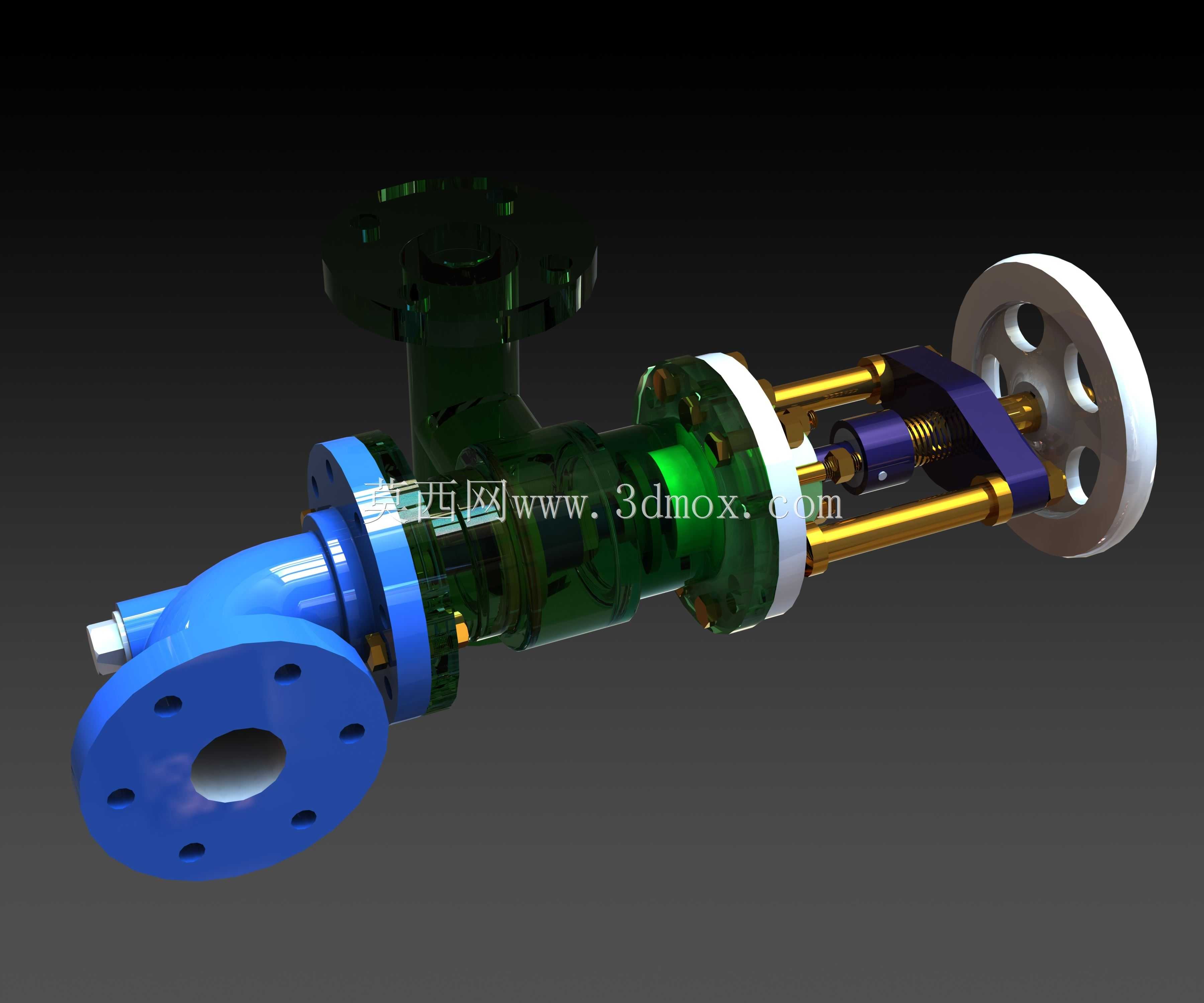

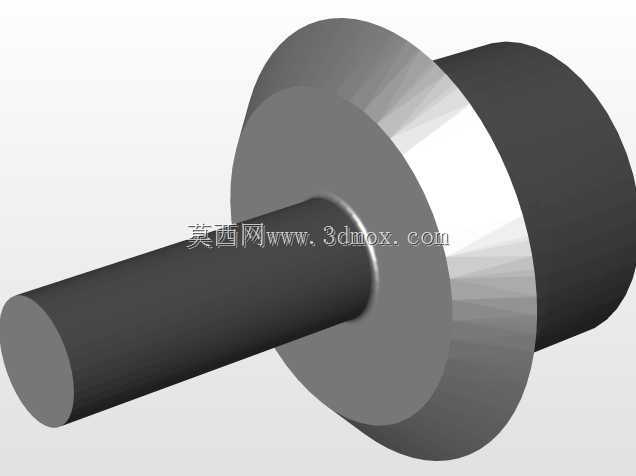

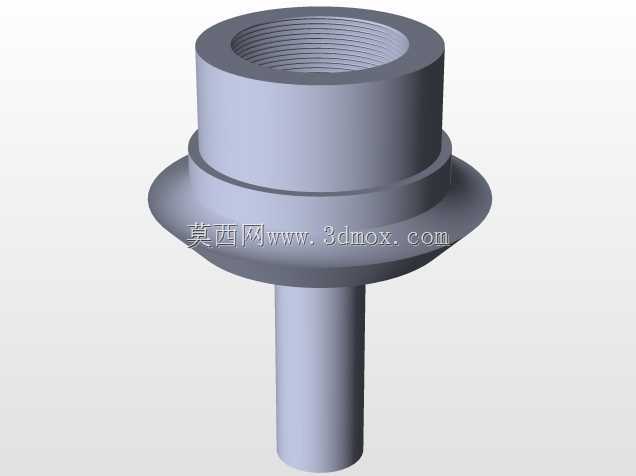

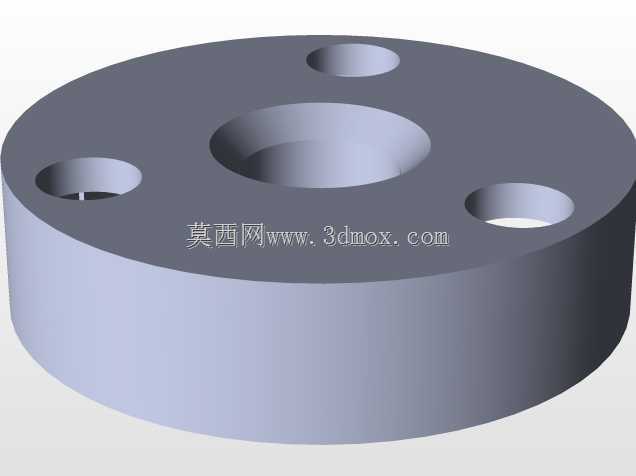

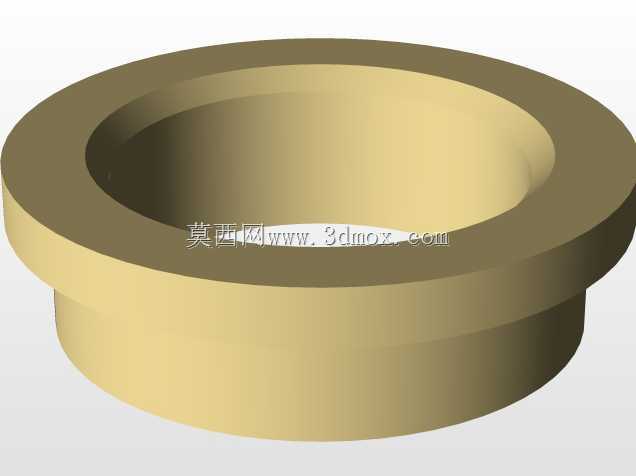

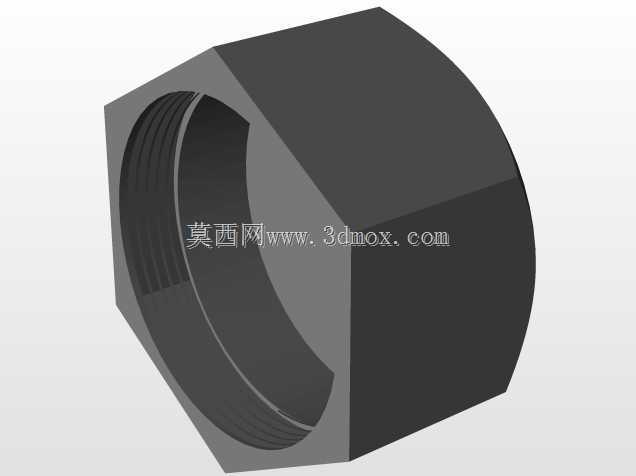

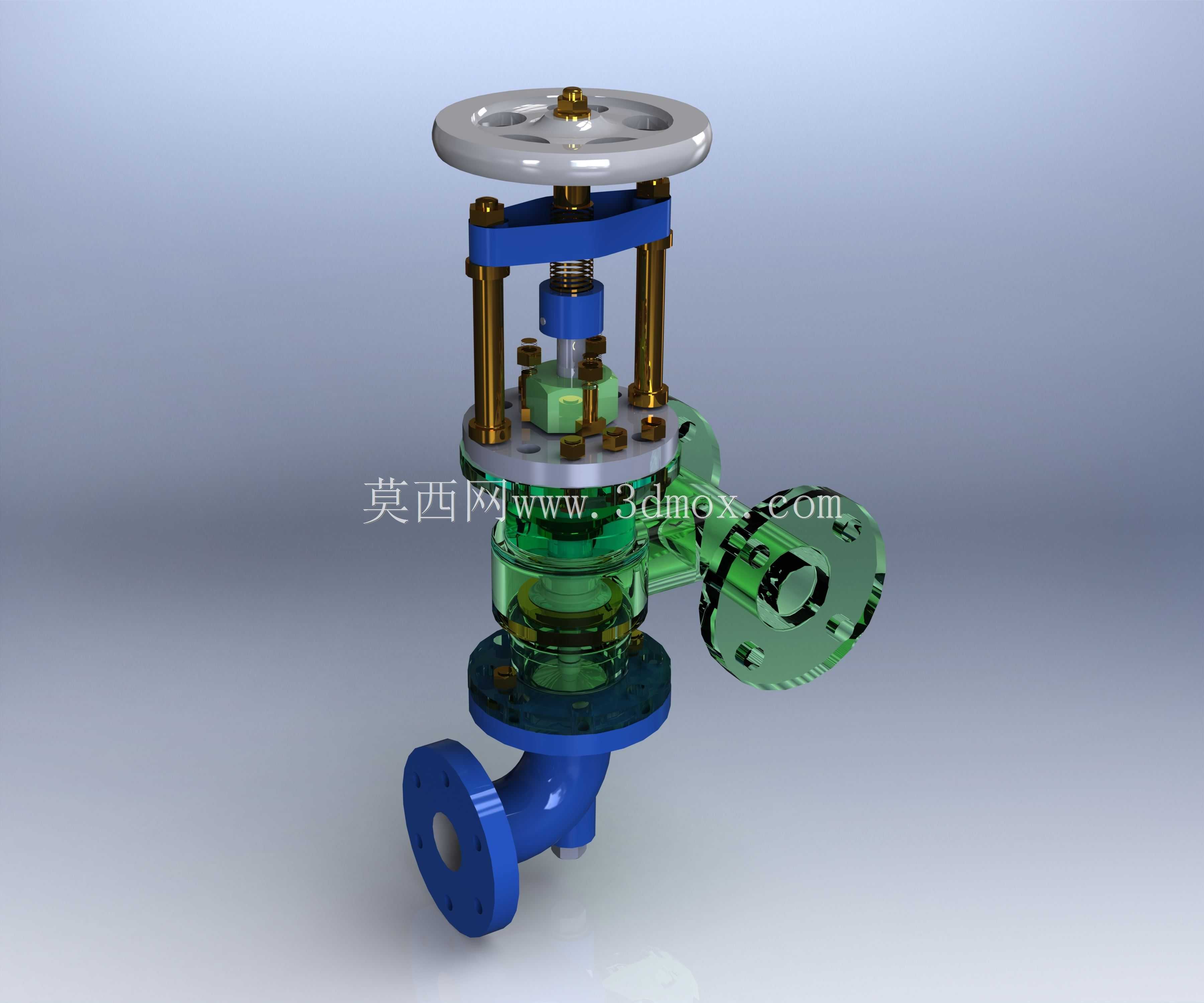

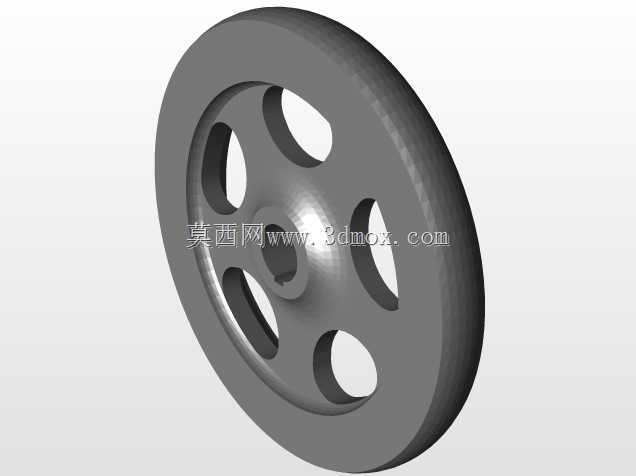

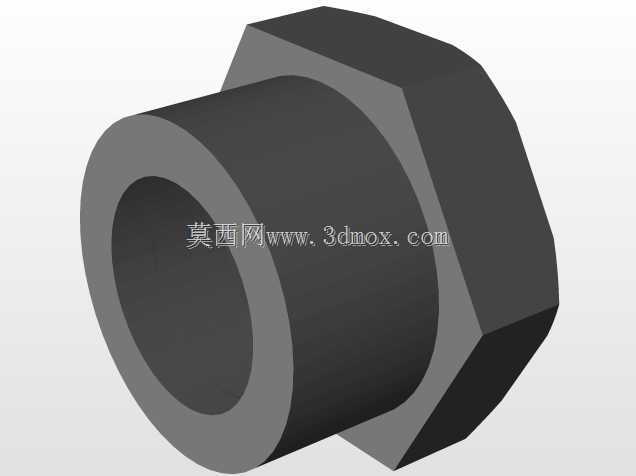

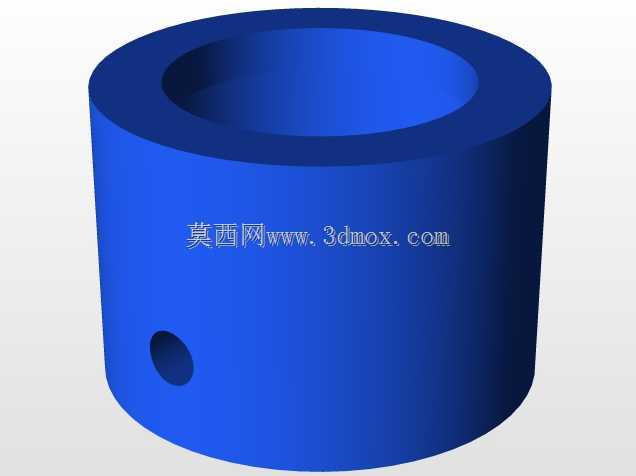

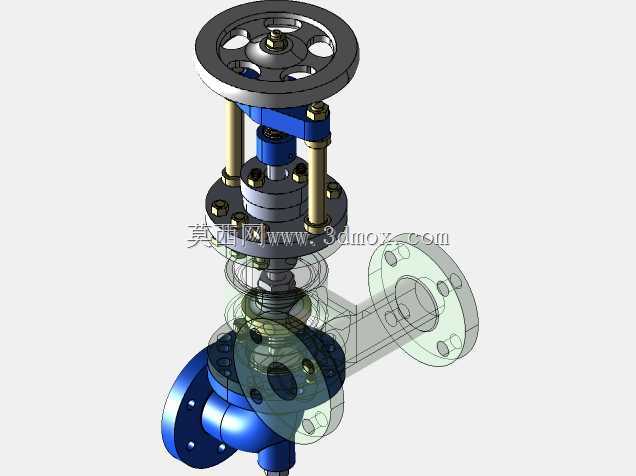

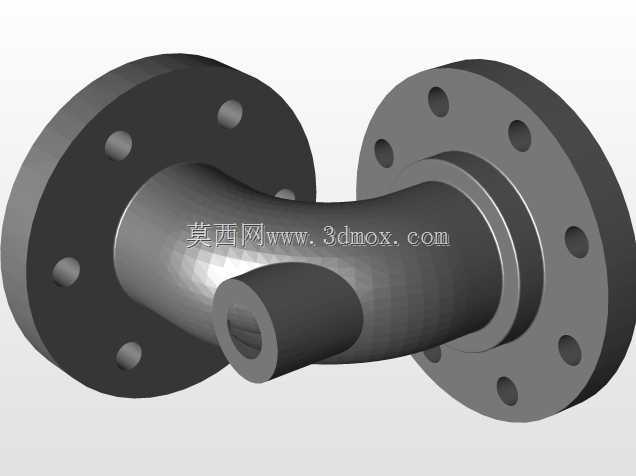

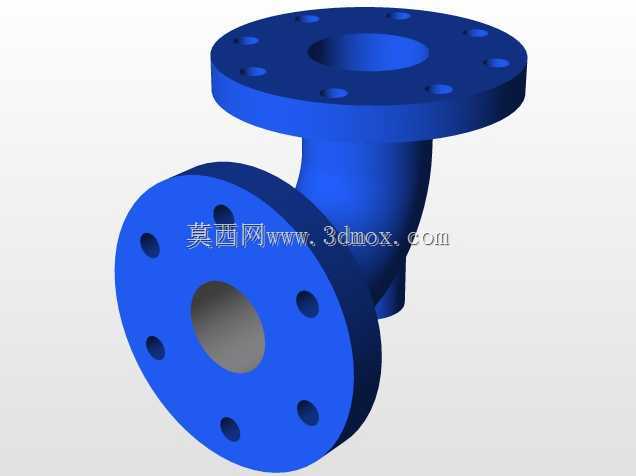

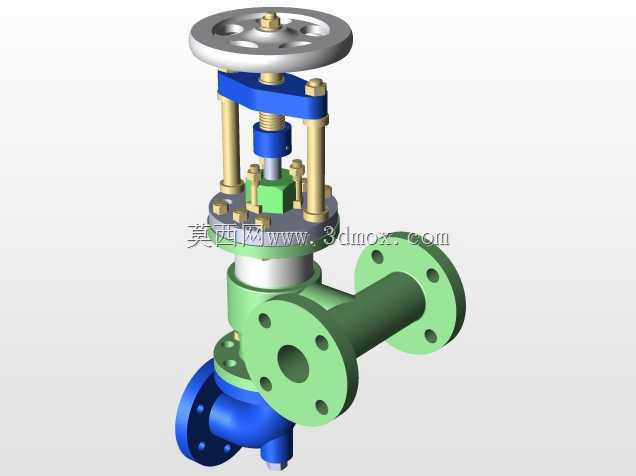

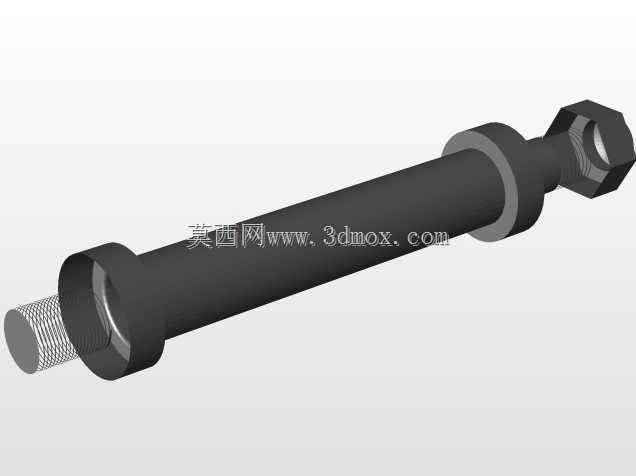

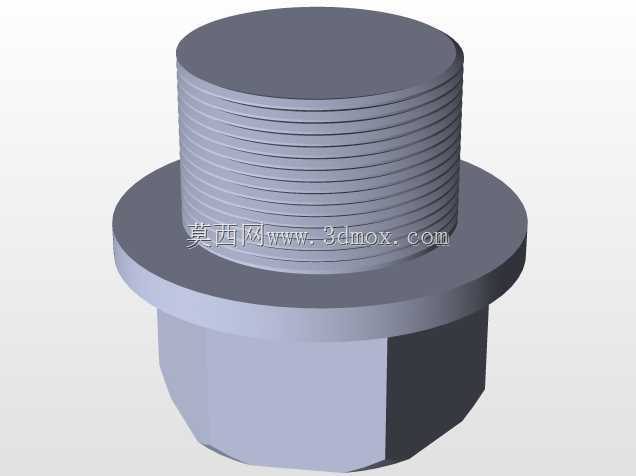

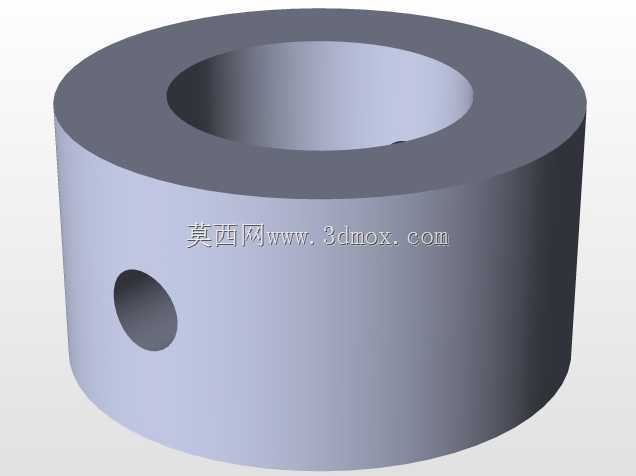

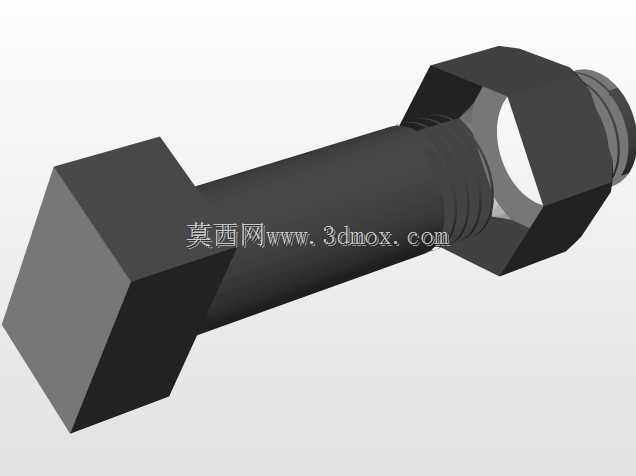

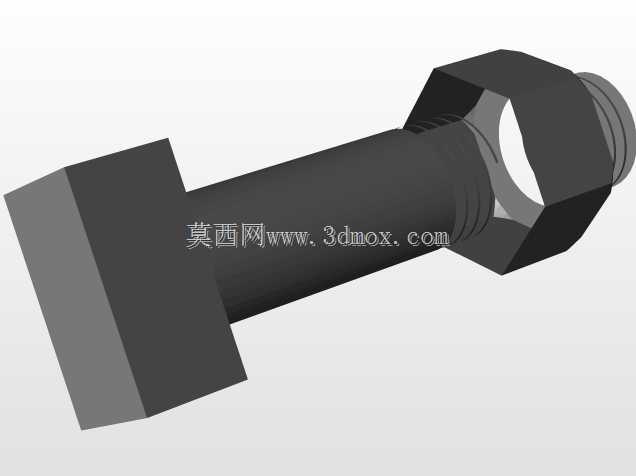

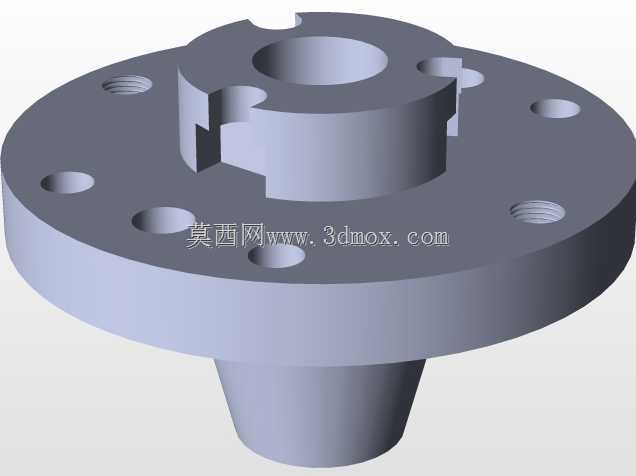

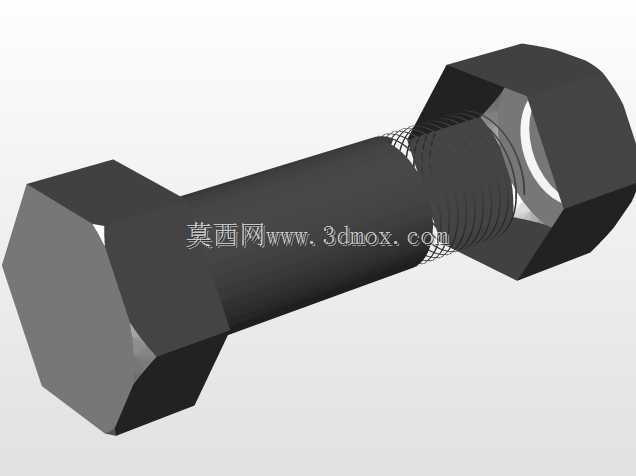

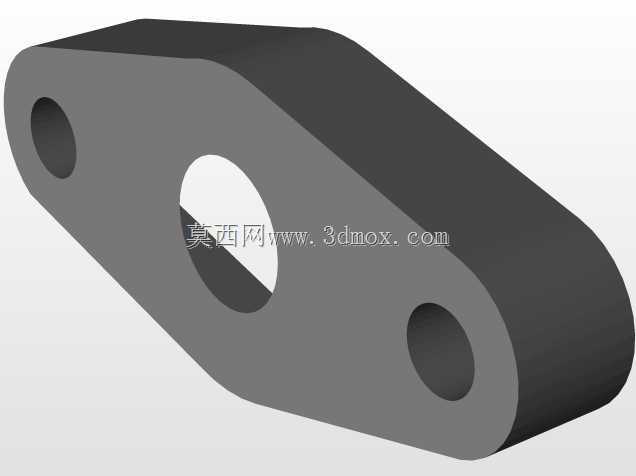

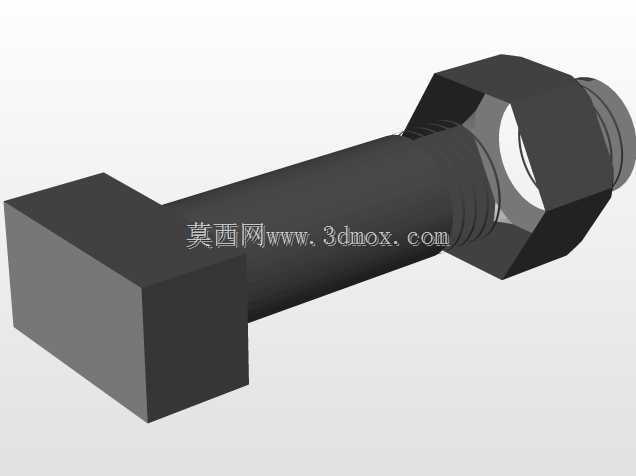

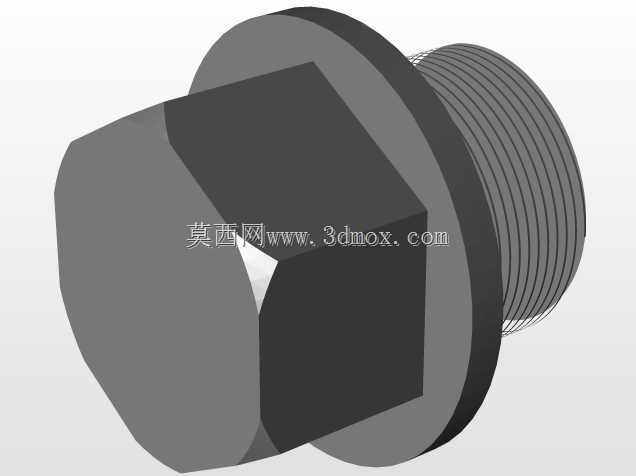

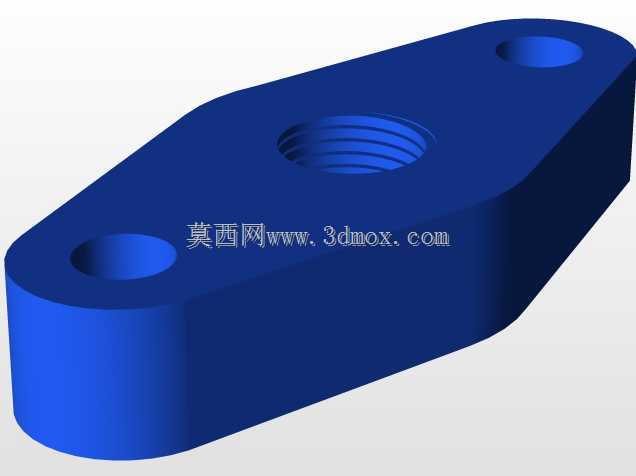

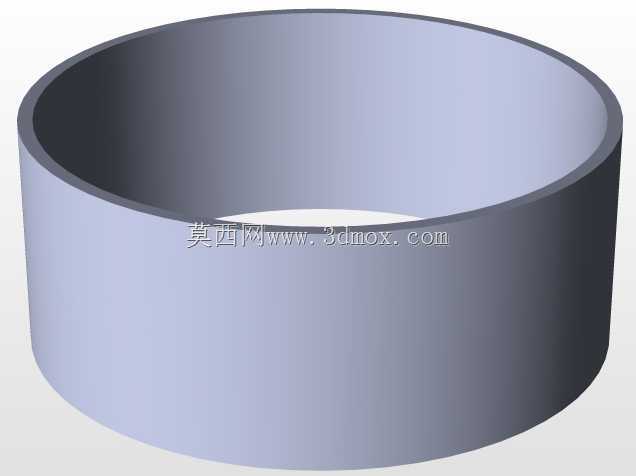

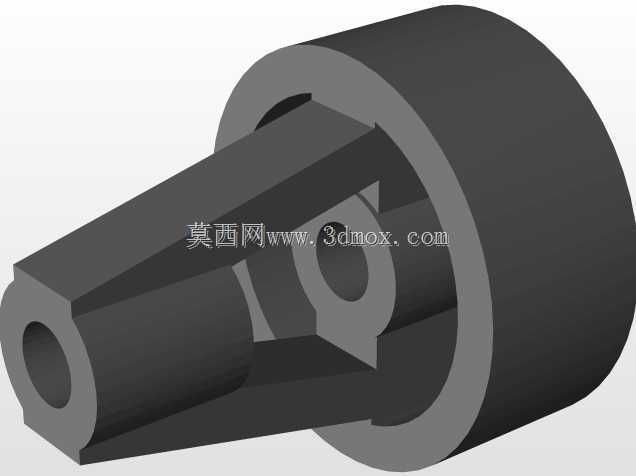

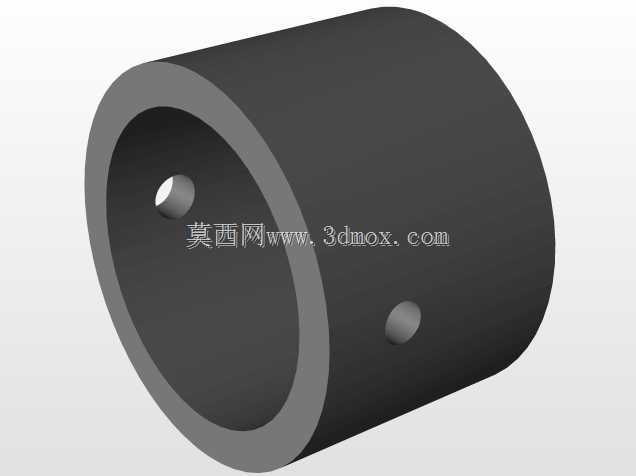

这款角式结构的给水止回阀，主要应用于民用建筑供水系统、市政给水输配管网、工业生产循环给水支路以及小型暖通空调水系统中，安装在水泵出口端或者需要限制介质反向流动的管段位置，核心作用是避免管道内的水流逆向回流，防止上游供水压力波动造成的水锤冲击损坏水泵、水表等前端管路设备，同时避免管网内介质倒流引发的水质交叉污染问题。从功能特性来看，这款止回阀采用升降式密封结构，正向通水时，介质压力会顶开内部密封阀芯，让水流可以顺畅通过阀腔，流道经过平滑过渡设计，尽可能降低了介质流经时的阻力损失，减少供水过程的能耗；当上游出现失压或者下游压力高于上游时，阀芯会在介质反向压力和自身重力的共同作用下快速回落，贴合密封座实现截断，完全阻断介质反向流动的路径，密封面采用耐磨耐水腐蚀的材质设计，长期频繁启闭也能保持可靠的密封性能，不会出现内漏问题。设计过程中，针对给水场景的安装空间限制，采用了90度角式的阀体结构，相比直通式止回阀可以直接适配垂直与水平管路的转角连接位置，不需要额外加装弯头转接，既减少了管路安装的配件成本，也降低了转接位置的泄漏风险。顶部配置的手轮结构，除了可以辅助实现手动启闭检修的功能外，也可以在系统调试阶段手动调整阀芯的开启限位，适配不同供水压力的工况需求。阀体两端的法兰连接结构严格遵循通用管路连接尺寸标准，安装边界可以直接匹配同公称通径的标准法兰管路，不需要额外定制转接配件，阀杆位置采用多层填料密封结构，即使在长期带压运行的状态下，也不会出现阀杆位置的外漏问题。整体结构拆解维护十分便捷，日常检修不需要将整个阀体从管路上完全拆卸，只需要松开顶部阀盖的连接螺栓，就可以取出内部的阀芯、阀杆等易损部件进行更换，大幅降低了后期运维的时间与人力成本，适配各类常温水介质输送管路的止回需求。
