法兰式角水阀多格式三维设计模型

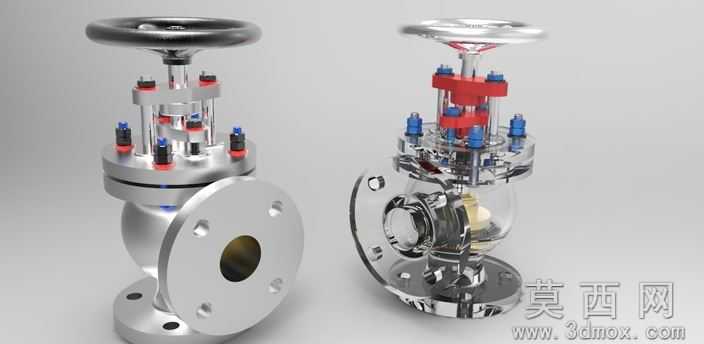

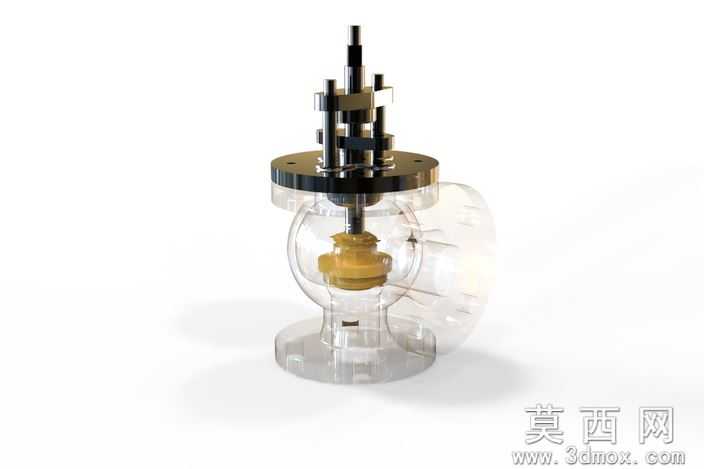

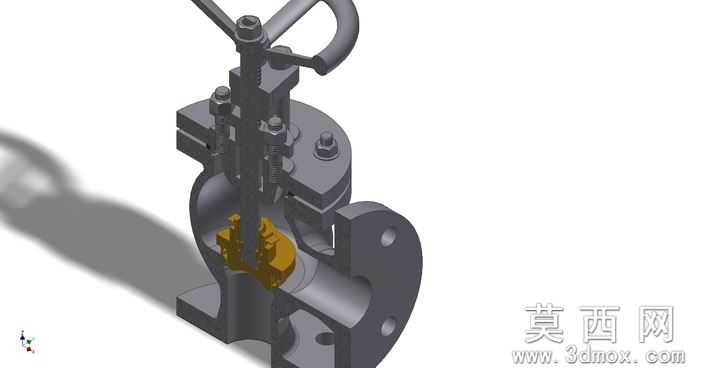

本模型为法兰连接式角水阀三维设计成果，建模阶段首先梳理角水阀的核心结构组成，从底部法兰连接基座开始，依次构建阀体流道、阀芯密封组件、阀杆升降结构、顶部手轮操作机构，过程中严格遵循角阀90度转角流道的设计规范，先绘制各部件的二维截面草图，通过拉伸、旋转、布尔运算完成基础实体建模，再对螺栓孔、密封槽、阀杆配合间隙等细节特征进行精细化处理，逐一添加螺栓、螺母、密封垫片等标准件，确保各部件装配关系准确，无干涉错位问题。参数设计层面，参考通用给排水角阀的行业标准设定尺寸，法兰盘的螺栓孔分布、通径大小、阀体壁厚均匹配常用公称压力参数，阀杆螺距、手轮直径按照操作力矩要求优化，既保证手动操作的省力性，也满足流道通流能力的设计要求，所有参数可根据实际使用场景灵活调整适配。渲染材质方面，针对不同部件的实际材质做对应设置，阀体部分分别配置铸铁哑光金属材质与黄铜抛光金属材质，螺栓、阀杆等金属部件设置镀铬亮面效果，透明视窗部件配置高透玻璃材质，密封件设置橡胶哑光材质，通过光影调整还原真实金属反光、材质质感，清晰展示阀门内部结构与外部装配效果。结构原理上，该角水阀通过顶部手轮旋转带动阀杆升降，带动阀芯实现流道的通断与开度调节，90度角式流道可适配管路转角位置的安装需求，法兰连接结构保障连接强度与密封性能，多组螺栓紧固的阀盖结构方便后期维护拆解，密封组件可有效防止介质泄漏，适用于给排水管路的流体控制场景。软件兼容层面，模型提供SolidWorks2012原生格式，同时导出CATIA、STL、AutoCAD等多版本通用格式，其中STL格式可直接用于3D打印样件验证，AutoCAD格式包含完整的二维工程视图，可直接对接生产加工环节，不同主流三维设计软件均可直接打开编辑，不存在版本兼容障碍。研发教学应用层面，该模型可作为阀门设计研发的基础参考模板，帮助设计人员快速完成同类型角阀的改型设计，缩短研发周期；也可作为机械制图、三维建模课程的教学案例，帮助学习者理解阀门类产品的结构组成、装配关系与工程图绘制规范，还可用于产品展示、安装培训的可视化演示素材，直观展示角水阀的工作原理与结构特点。
